Фитинг на PEG редуктор за маици

Model:PEG 6-4

Следното е вовед во монтажата на сврзувачките маици со PEG редуктор, OLK се надеваме дека ќе ви помогне подобро да го разберете монтажата за спојување на PEG редуктор. Добредојдовте нови и стари клиенти да продолжат да соработуваат со нас за да создадеме подобра иднина заедно!

Brand:
OLK
Color:
Black,White,Blue
Type:
Reducer T Type/ Tee Type Union

Испрати барање

Опис на производот

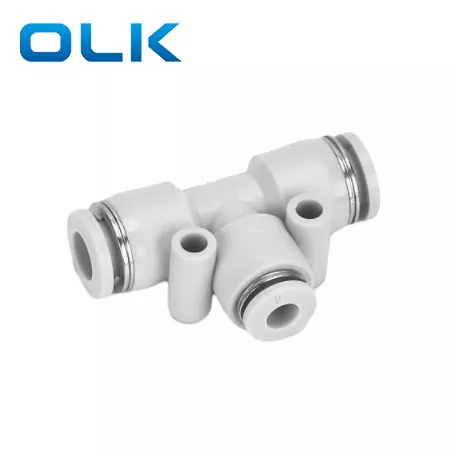

Серијата PEG е фитинг за намалување на маици, со D1 поголем од D2, дизајниран за поврзување на главни и разгранети цевки со различни дијаметри. Монтажата PEG Reducer Tee доаѓа со мала дупка за монтирање за лесна и сигурна инсталација на опрема или панели, со што се заштедува простор за инсталација.

Клучни карактеристики:

D1＞D2, погоден за приклучоци со различна големина на цевки

Вградена мала дупка за монтирање за брзо фиксирање

Лесен дизајн за притискање и извлекување за брза инсталација

Широко се користи во пневматски системи и опрема за автоматизација

PEG	8	--	6
Модел	Големина на цевката (метричка)		Големина на цевката (метричка)
Фитинг од серијата PEG	4:4 мм		4:4 мм
	6:6 мм		6:6 мм
	8:8 мм		8:8 мм
	10:10 мм		10:10 мм
	12:12 мм		12:12 мм
	14:14 мм		14:14 мм
	16:16 мм		16:16 мм

Монтирање на спојка за маици со редуктор на PEG Општи основни параметри

Течност	Воздух/вода (условно)/вакуум
Работен притисок	0-1,0 MPa
Вакуумски притисок	-100 Kpa (10 Torr)
Работна температура	-10-60℃
Материјал	НИЛОН (PA), полиуретан (PU)

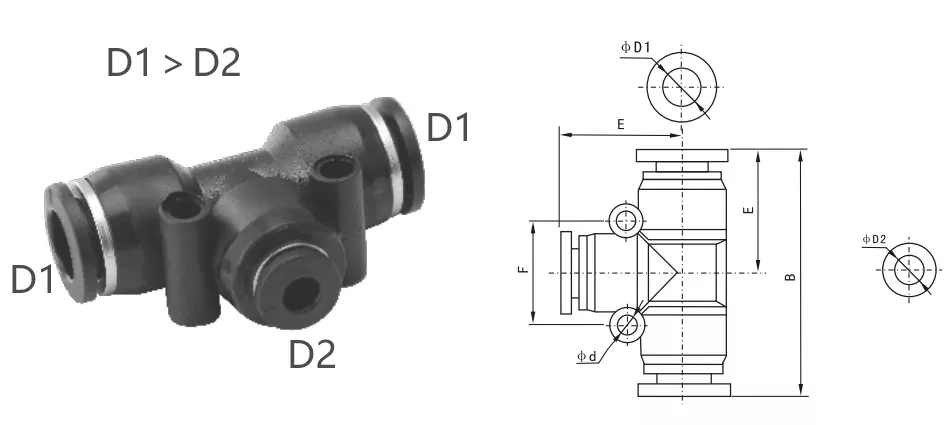

PEG Reducer Tee фитинг Параметри на димензија на преглед

Инч цевка	Метрична цевка	ϕD1	ϕD2	Б (мм)	Е (мм)	F (мм)	ϕd (mm)
ПЕН1/4-5/32	ПЕН6-4	6	4	41.2	20	14.9	3.5
ПЕН5/16-1/4	ПЕН8-6	8	6	45	18	22.8	4.5
ПЕН3/8-5/16	ПЕН10-8	10	8	51	24	19.8	4.5
ПЕН1/2-3/8	ПЕН12-10	12	10	59	28	24.5	5
ПЕН16-12	ПЕН16-12	16	12	69	34	32.2	4
ПЕН5/16-5/32	ПЕН8-4	8	4	46	18	20	4.5
ПЕН3/8-1/4	ПЕН10-6	10	6	57	26.8	23.8	4
ПЕН1/2-5/16	ПЕН12-8	12	8	59	27.8	27.6	5

Најчесто поставувани прашања:

Што е различно во PE фитинг и PEG фитинг?

PE Fitting (Equal Tee Union): Сите три цевки имаат ист надворешен дијаметар, погодни за поврзување на три пневматски цевки со иста големина.

PEG фитинг (намалување на маици): Двете странични цевки се поголеми од централната цевка, дизајнирани за поврзување на различни големини на цевки.
