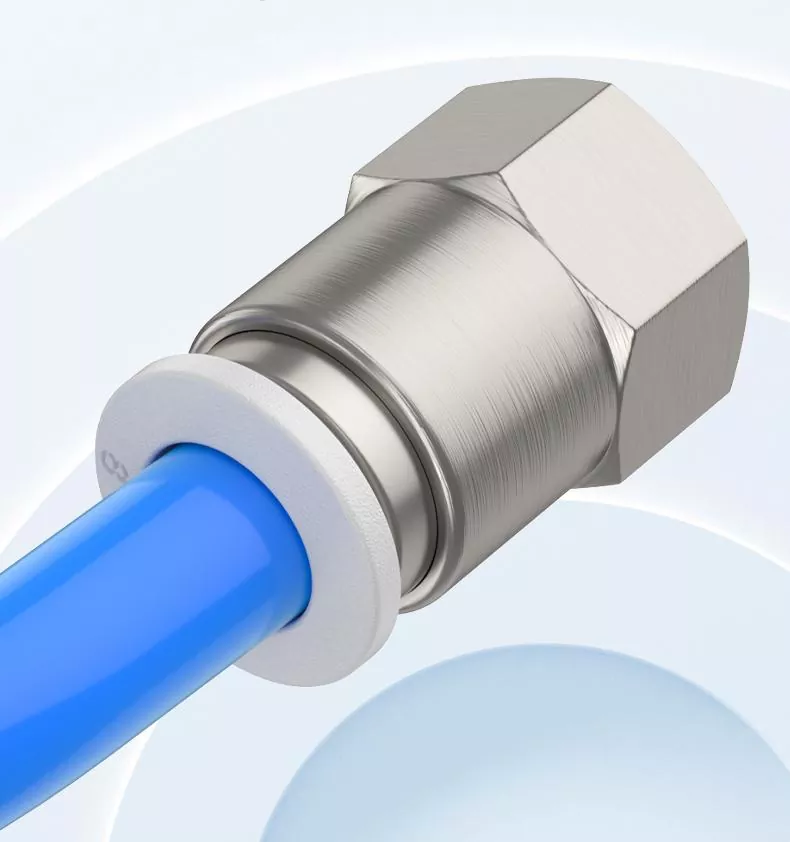

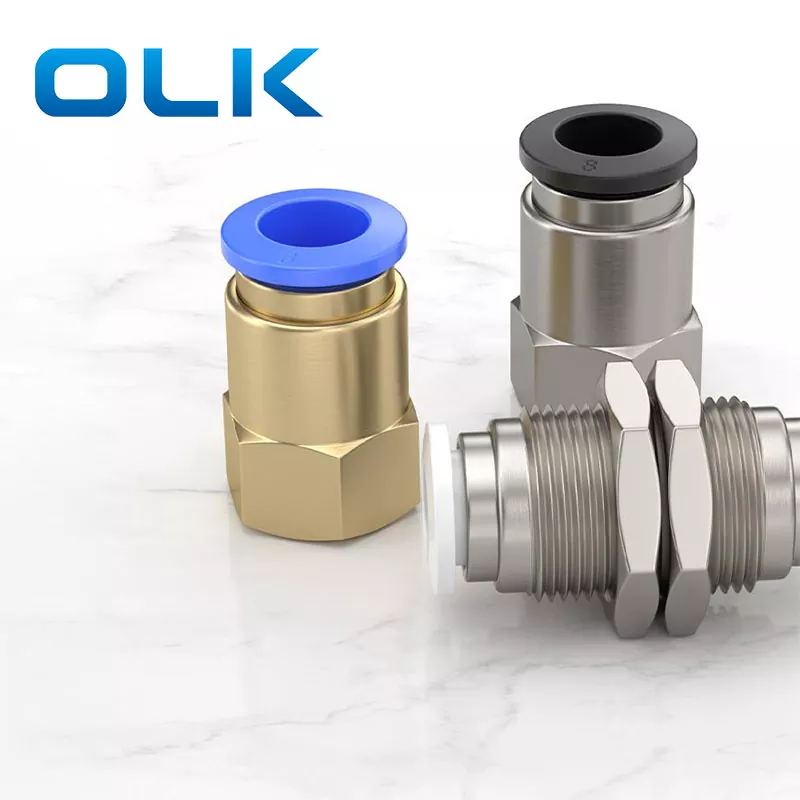

PCF Femaleенски директен притисок во фитинг на цевки и компјутер машка нишка директно притисок во цевката што одговара на сите припаѓаат на основниот притисок за вклопување во типот. Но, PCF е женска R конец директно. Внатрешна нишка се користи за поврзување на надворешните навојни компоненти на навој, а крајот на цевката за вметнување е поврзан со црево. инсталирано покомпактно
|
Код за нарачка |
|||
|
PCF |
8 |
- |
01 |
|
Модел |
Големина на цевката (метрика) |
|
Тип на конец (нишка од 55 ° права цевка) |
|
Подготвување на сериите PCF |
4: 4мм |
|
01: Г1/8 |
|
|
6: 6мм |
|
02: Г1/4 |
|
|
8: 8мм |
|
03: G3/8 |
|
|
10: 10мм |
|
04: Г1/2 |
|
|
12: 12мм |
|
|
|
|
14: 14мм |
|
|
|
|
16: 16мм |
|
|
|
Течност |
Воздух/вода (условно)/вакуум |
|
Оперативен притисок |
0-1.0Mpa |
|
Вакуумски притисок |
-100kpa (10 тор) |
|
Работна температура |
-10-60 |
|
Материјал |
Најлон (ПА), полиуретан (ПУ) |
|
Инчи за вклопување во цевка |
Метрика за метрички цевки |

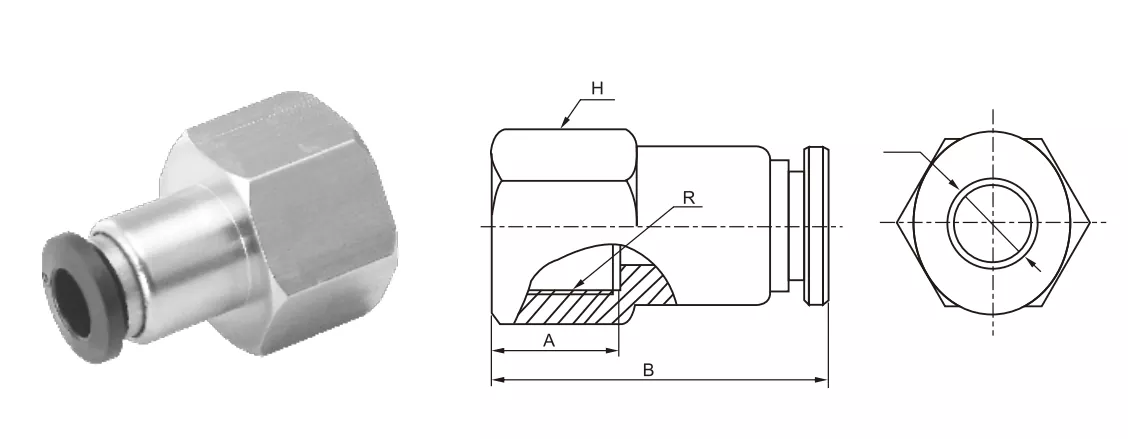

φd |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
М5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
М5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
Компјутер |
PCF |
|
Тип |
Push-in-Connector |
|
|
Поддршка од типот на темата |
BSPT / NPT / метрика |
|
|
Тема |
Машки |
Femaleенски |
|
Инсталација |
Зашрафете во навојни дупки или цилиндари и краеви на друга опрема |
Зашрафете во надворешно навојниот цилиндер или спојници |
|
Апликација |
Најчестиот универзален модел, најпосакуван, опремен со внатрешна опрема за навој |
Се користи за поврзување со надворешни навојни фитинзи или во ситуации со високи барања за простор |
|
Инсталиран на цилиндерот или телото на вентилот (цилиндерот има внатрешни навои), навојниот крај е поврзан со опремата, а цревото е вметнето за употреба |
Поврзете го излезот на воздухот на контролниот вентил или електромагнетниот вентил (со надворешна нишка) и поправете го уредот со внатрешна нишка и вметнете црево на другиот крај |
|
|
Бара посилна јачина на заклучување или повисоки барања за запечатување, честопати користени во врска со заптивната смеса или О-прстен |
Поради ограничениот простор, само внатрешните навои можат да се користат за врска. Може да ја намали целокупната должина на зглобот |
|
Кои пневматски апликации се PCF женски директен притисок во цевка што одговара на？
Мора да биде надворешна врска со навојна додаток со високи барања за простор
На што треба да обрнам внимание кога користите спојник за PCF конектор?
Оперативниот притисок не може да надмине 1,0mpa
