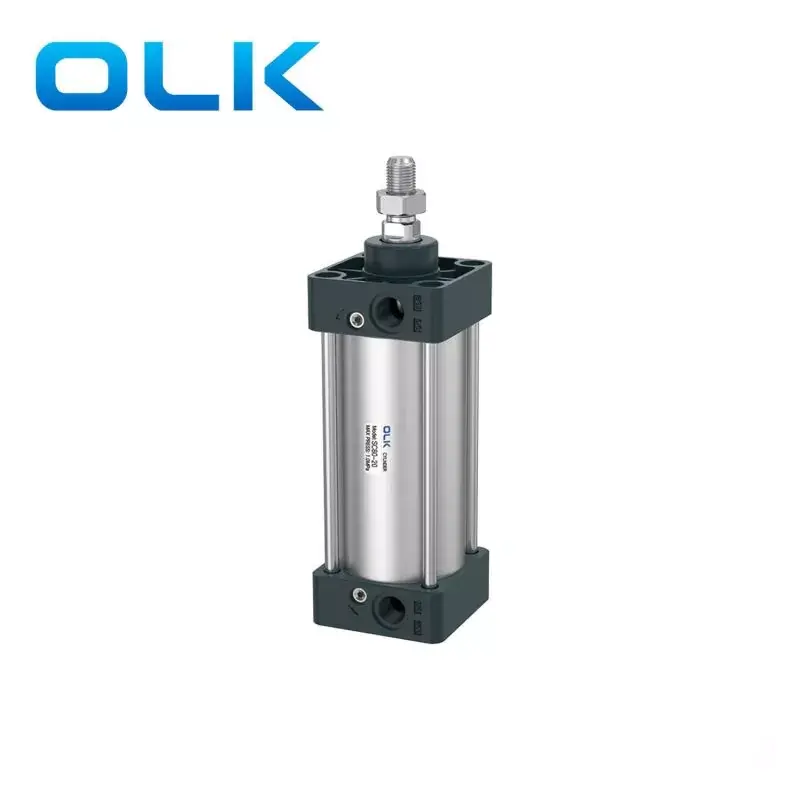

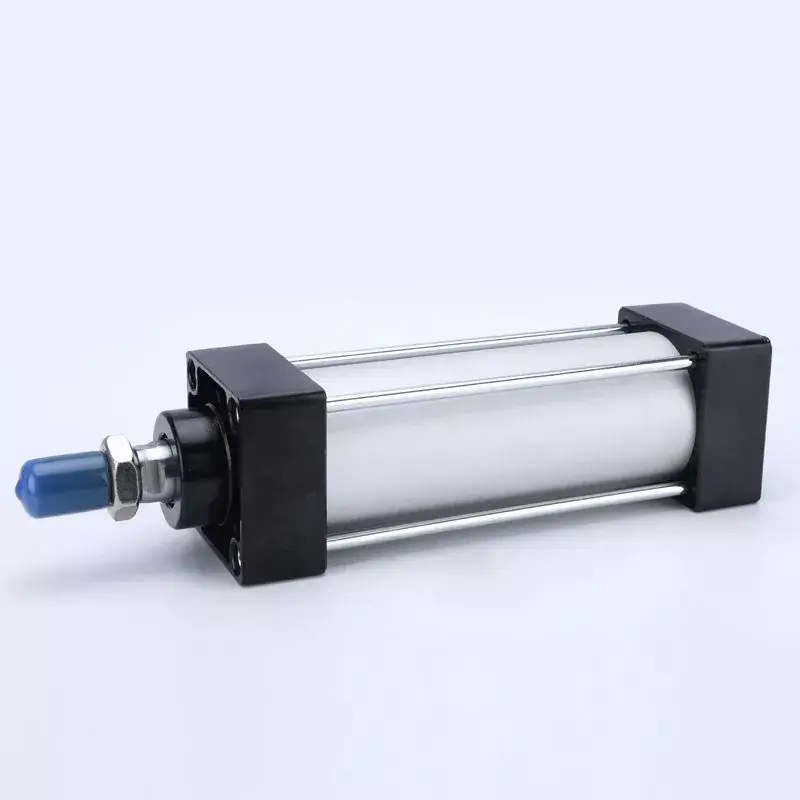

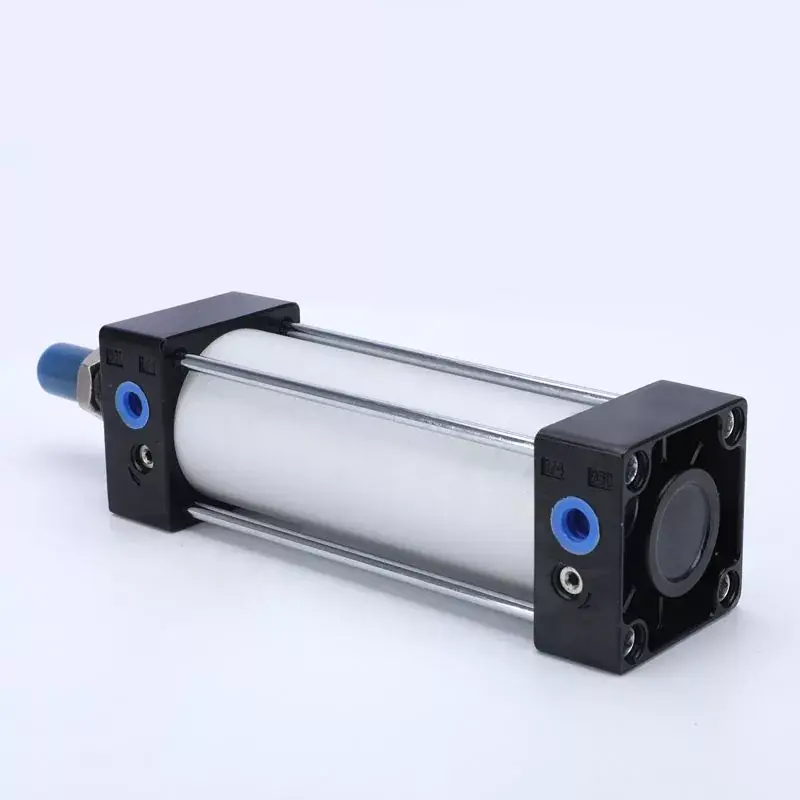

Стандарден цилиндар од серијата SC

Model:SC 80X80

Добредојдовте во големопродажниот стандарден цилиндар од серијата SC од нас, на секое барање од клиентите се одговара во рок од 24 часа. Ouleikai (OLK) е професионален производител, би сакале да ви ги обезбедиме цилиндрите од серијата SC и ќе ви понудиме најдобра услуга по продажбата и навремена испорака.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Испрати барање

Опис на производот

OLK е кинески производител и снабдувач кој главно произведува стандардни цилиндри од серијата SC со долгогодишно искуство. Се надевам дека ќе изградиме деловни односи со вас. Стандардните пневматски цилиндри од серијата SC се произведуваат со употреба на лесни материјали како легура на алуминиум, што резултира со намалена тежина што помага да се подобри оперативната ефикасност на опремата. Тие се карактеризираат со компактен дизајн и мала големина, што овозможува инсталација во ограничени простори, погодни за сценарија со ограничен простор. Во споредба со стандардните цилиндри ISO 15552, цилиндрите од серијата SC со ист дијаметар имаат помала должина. Нивното прилагодување на перницата е помазно.

Со различни големини и модели достапни, тие ги задоволуваат барањата на автоматизираните производни линии, машините за пакување и роботските апликации, вклучувајќи функции како што се линеарно туркање и ротација.

OLK, како пневматски производител во Кина, може да дизајнира и произведува цилиндри со различни дијаметри и удари според деталните барања на купувачот и реалните потреби. Дополнително, тие можат да бидат опремени со цилиндрични компоненти како што се CA, CB, прирабници и фитинзи. Стандардниот пневматски цилиндар од серијата SC нуди конкурентни цени, обезбедувајќи им на клиентите поголема економичност.

Стандарден цилиндар од серијата OULEIKAI SC со материјал од алуминиумска легура Карактеристики на производот

Карактеристики на стандардни цилиндри од серијата SC:

1. Стандарден пневматски цилиндар на нашата компанија.

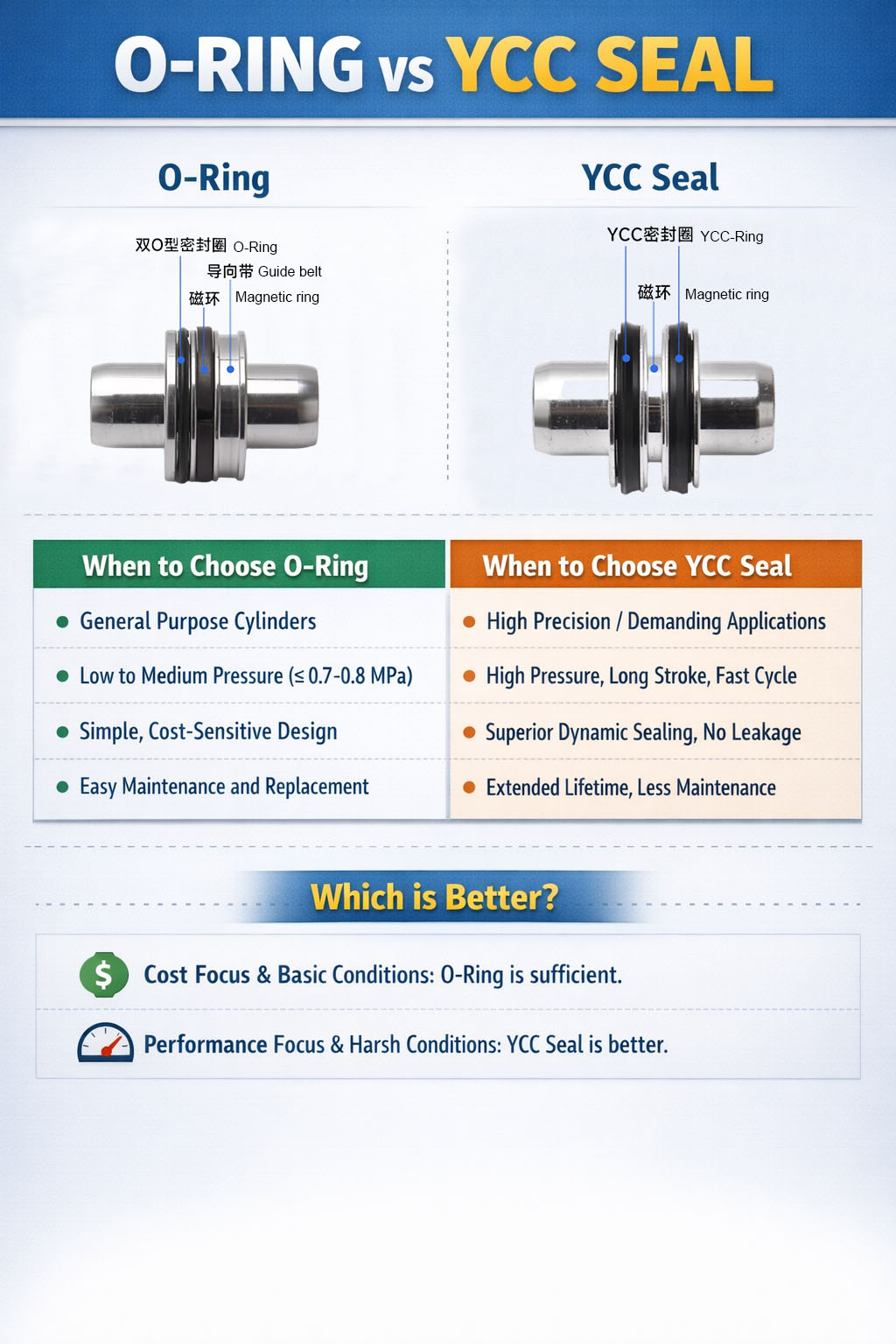

2. Заптивката на клипот прифаќа специјална двострана заптивна структура, компактна по големина, со функција за складирање масло.

3. Тоа е цилиндар од типот на прачка, со предни и задни капаци поврзани со телото на цилиндарот од алуминиумска цевка со столбови, што обезбедува добра сигурност.

4. Во споредба со стандардните цилиндри IS015552, цилиндрите од серијата SC имаат помали должини за истиот дијаметар на цилиндрите.

5. Непречено прилагодување на амортизацијата на цилиндерот.

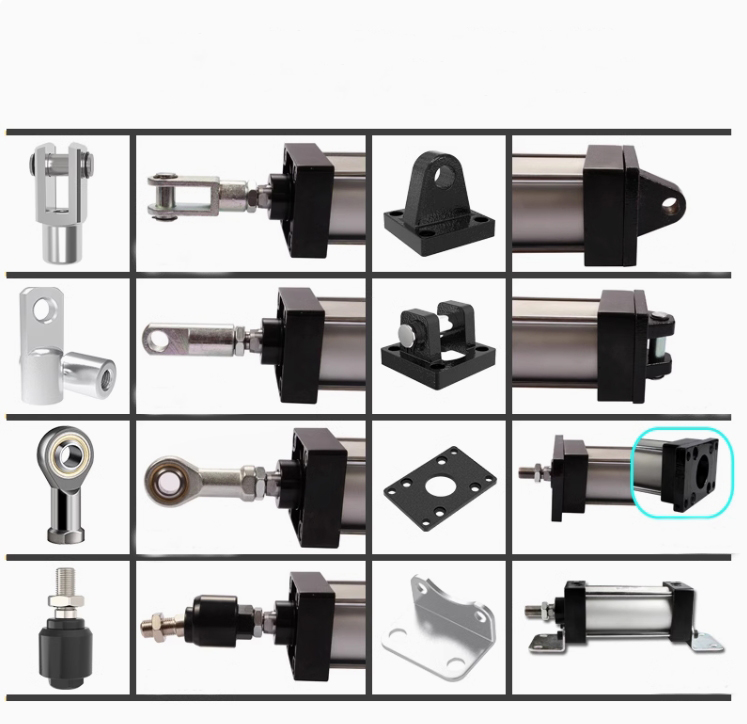

6. Различни спецификации на цилиндри и додатоци за монтирање на цилиндри се достапни за избор на клиентите.

7. Материјалите за заптивање отпорни на високи температури се избрани за да се обезбеди цилиндерот да работи нормално во услови до 150°C.

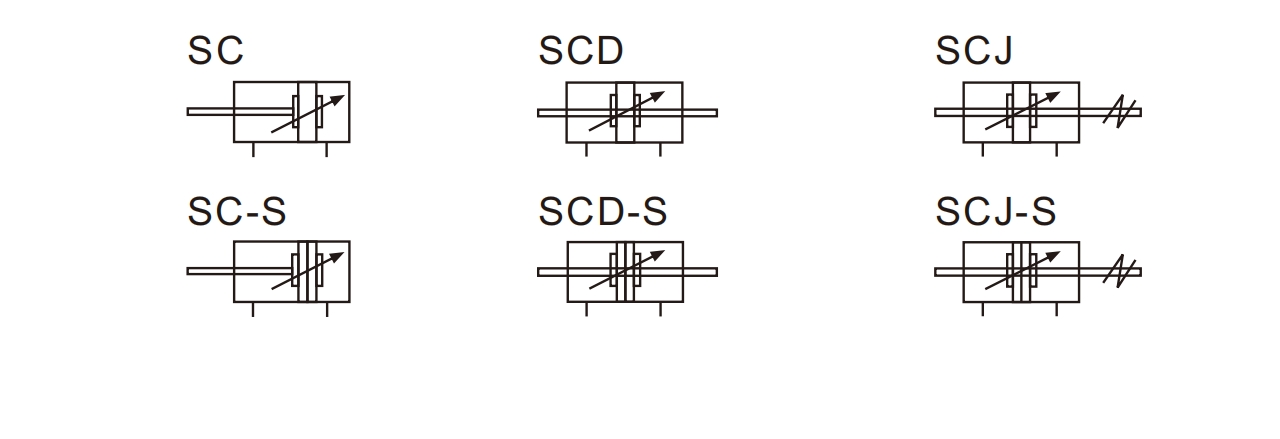

Симбол на стандарден цилиндар од серијата SC:

код за нарачка
SC	50	-	50	-	20	-	S
Модел	ДОДАДЕНИ		МОЗОЧЕН МОЗОЧЕН		Прилагодлив удар		Магент	-
SC: Стандарден цилиндар со двојно дејство					10:10 мм		ПРАЗНО: без магнет		Шифра за печат	МОНТАЖА	ТИП НА НИЦА
SCD: Цилиндар со двојно дејство со двојна прачка					20:20 мм		С: со магнет		празно: TPU	ЛБ	ПРАЗНО:ПТ
SCJ: Прилагодлив удар со двоен цилиндар со двојно дејство					30:30 мм				Nadzirajte zrak, ki priteka z navojnega konca. Zrak, ki teče s konca fitingov in izteka iz navojnega konca, je brez omejitev.	ФА	Т: НПТ
					40:40 мм				H:FKM/VITOM	ФБ	Г: Г
					50:50 мм					CA
					75:75 мм					CB
					100:10 мм					ТЦ

Стандарден цилиндар од серијата SCСтандардни параметри на спецификација：

Големина на отворот (мм)	32	40	50	63	80	100
Режим на глума	Двојна глума
Работен медиум	Исчистен воздух
Работен притисок	0,1-1,0 MPa (14-145 Psi)
Доказ Притисок	1,5 Mpa (215 Psi)
Опсег на работна температура	„-20-80℃
	30-800
Режим на баферирање	Прилагодлив
Растојание на бафер (мм)	21				28	29
Големина на порта	PT1/8	PT1/4		PT3/8		PT1/2

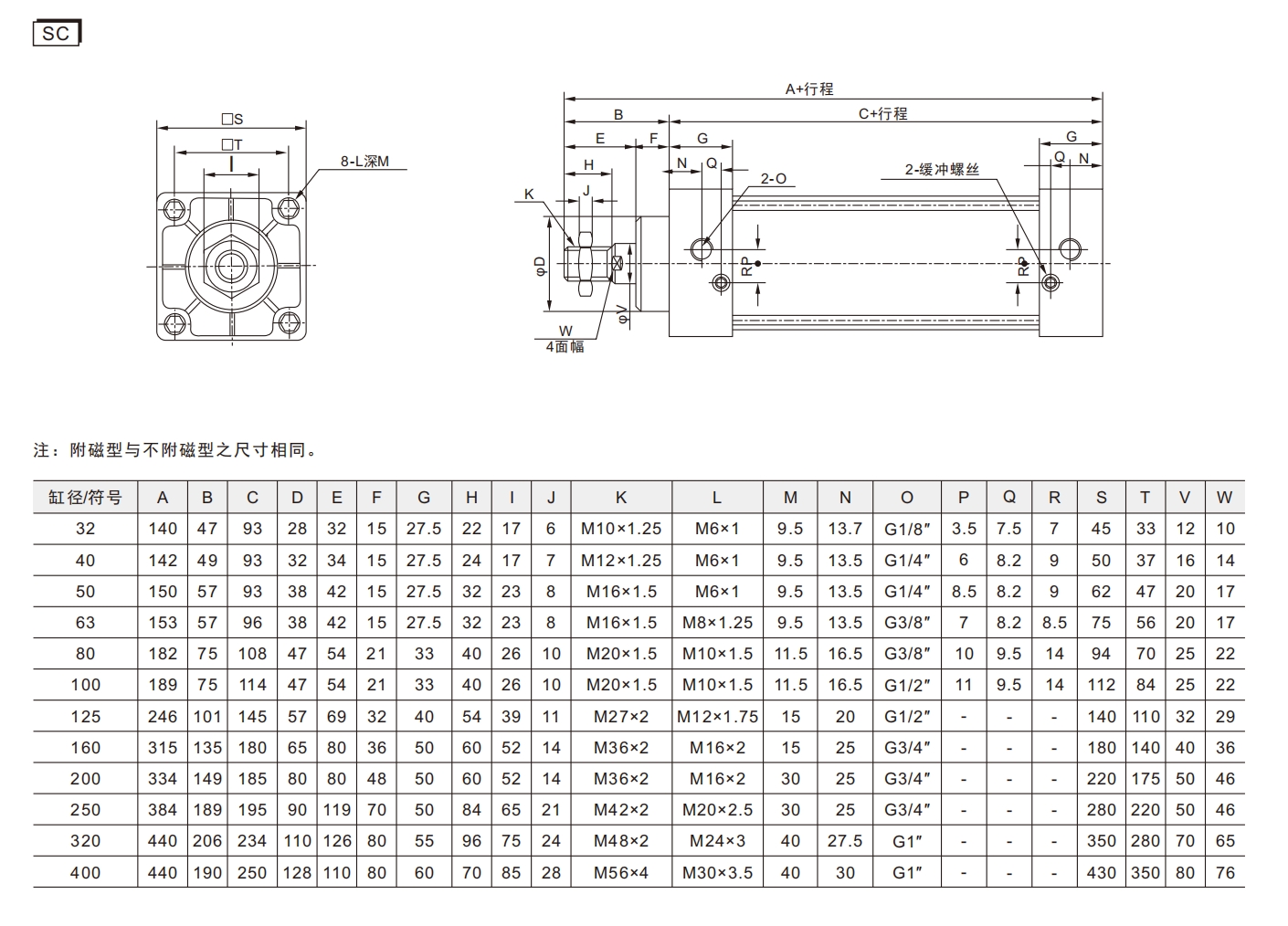

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	М10Х1,25	М6Х1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	М12Х1,25	М6Х1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	М16Х1,5	М6Х1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	М16Х1,5	М8Х1,25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	М20Х1,5	М10Х1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	М20Х1,5	М10Х1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	М27Х2	М12Х1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	М36Х2	М16Х2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	М36Х2	М16Х2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	М42Х2	М20Х2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	М48Х2	М24Х3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	М56Х4	М30Х3.5	40	30	G1''	-	-	-	430	350	80	76

Најчесто поставувани прашања:

П: Која е разликата помеѓу опсегот на работниот притисок што се користи во воздушниот цилиндар од серијата SC и Доказниот притисок?

О: Опсег на работен притисок: во овој опсег, цилиндерот може да започне, да работи и да ги одржува своите перформанси нормално. Опсег на работен притисок на воздушниот цилиндар SC: 0,1 MPa -1,0 MPa (14-145 psi); Надминувањето на овој опсег може да резултира со одложено движење, дефект на заптивката или оштетување.

Доказен притисок: Се однесува на максималната граница на притисок поставена од производителот за време на фабричкото тестирање, што укажува на највисок воздушен притисок што структурата на производот може да го издржи за краток временски период без да пука, деформира или трајно да се оштети. Не е нормален работен притисок, само се користи за да се потврди силата;

Општо земено, тоа е околу 1,5 пати повеќе од горната граница на работниот притисок;

SC отпорен притисок на цилиндрите за воздух: 1,5 MPa (215 psi)

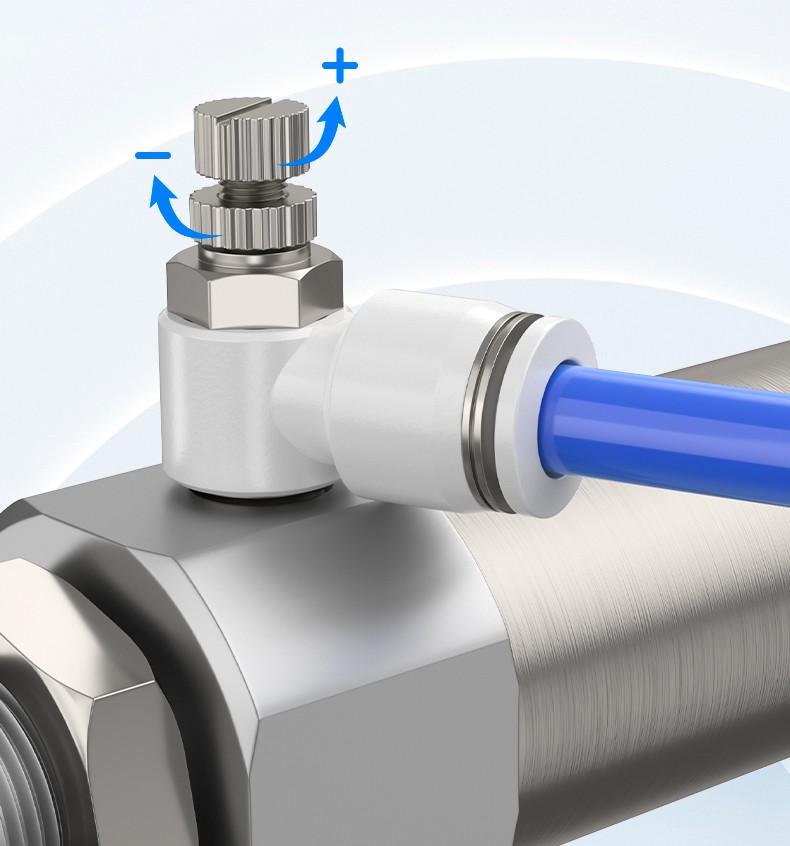

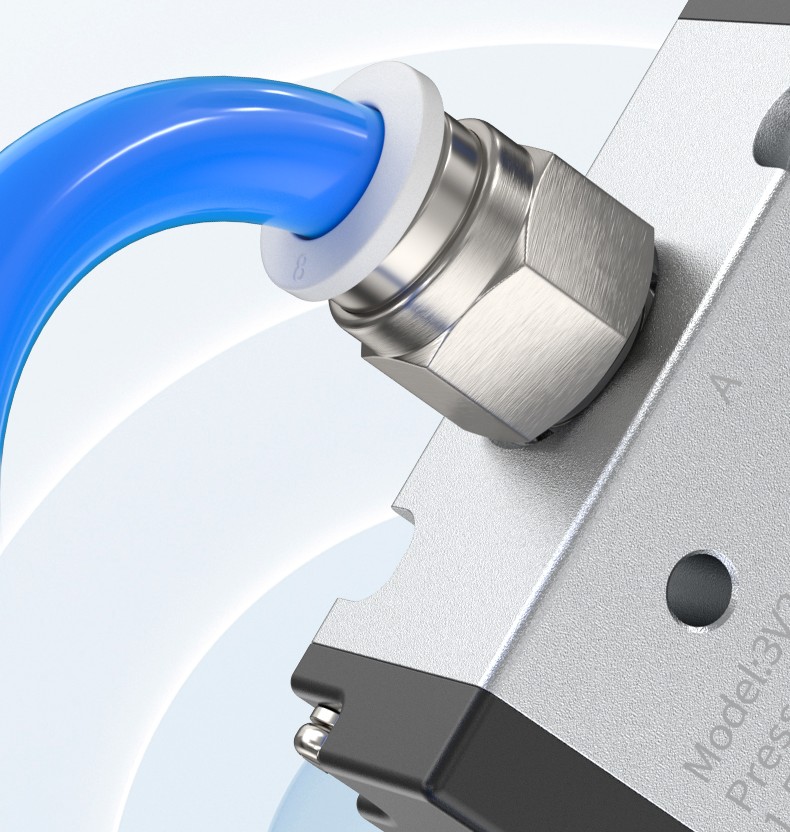

SC цилиндар – препорачани фитинзи и цевки (апликации)

Жешки тагови: SC пневматски цилиндар, стандарден цилиндар за врзување, цилиндар со двојно дејство, цилиндар за воздух 32-250 mm, прилагодлив цилиндар за перница
