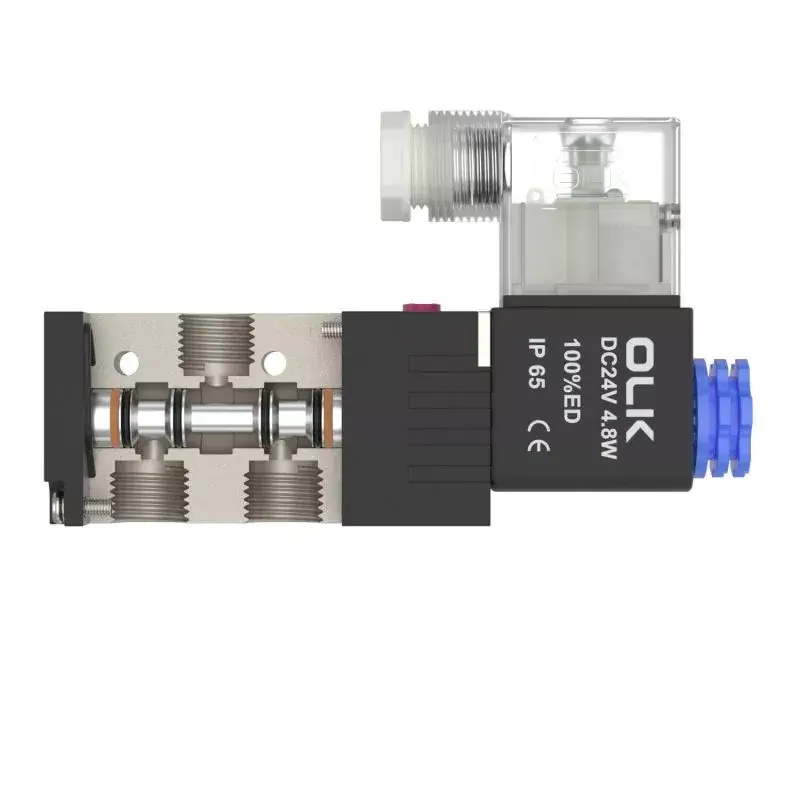

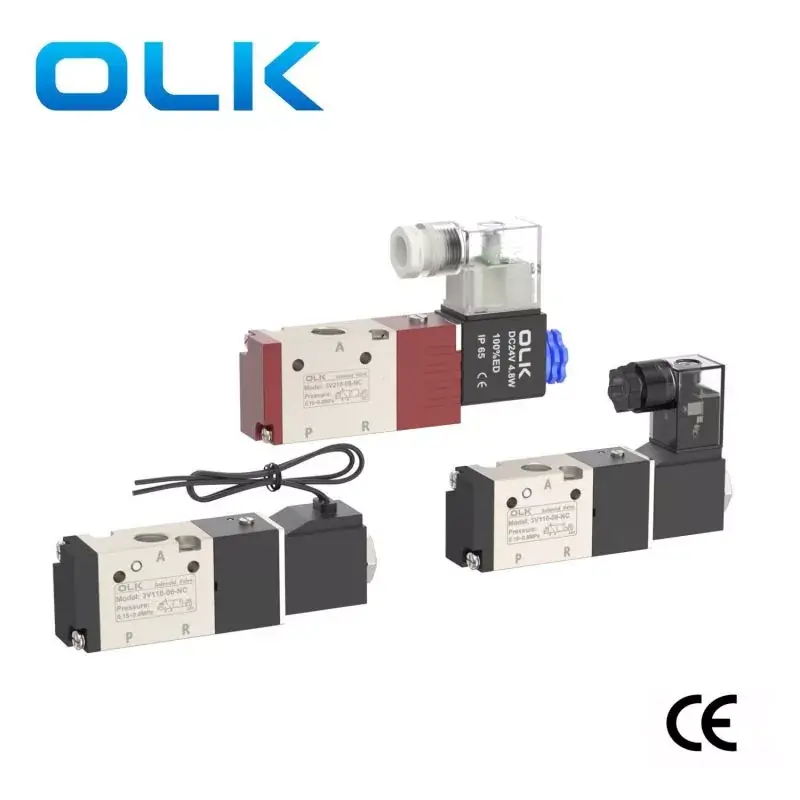

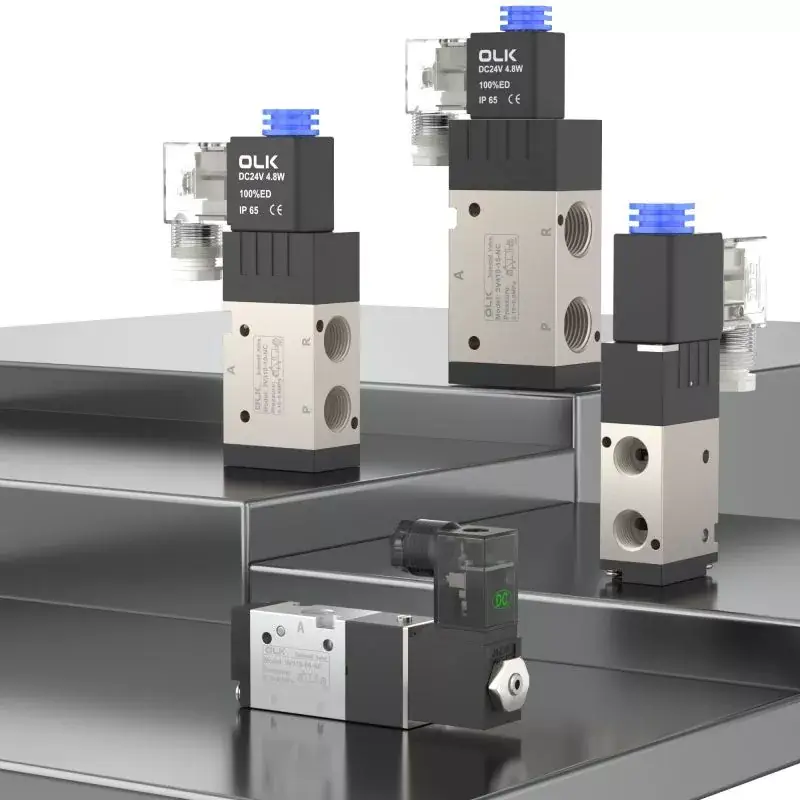

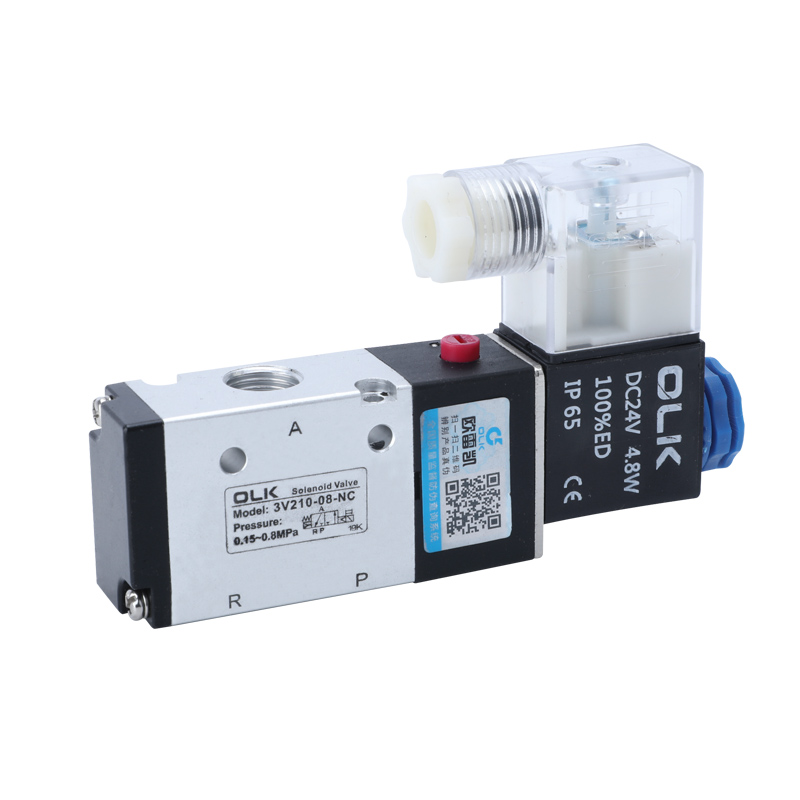

Електромагнетниот вентил 3 Way од серијата Ouleikai (OLK) спаѓа во категоријата електромагнетни вентили со пилот-управувана, со брза брзина на одговор и сигурна работа, погодна за контролирање на цилиндри со едно дејство. Телото на вентилот е направено од алуминиумска легура отпорна на корозија, отпорна на високи температури, што го прави погодно за употреба во различни сурови средини.
Може да се совпадне со сценарија за индустриска автоматизација, како што се контрола на течности и конверзија на различни автоматизирани производни линии, пневматска опрема, медицински уреди итн.
СИМБОЛ:
Код за нарачка
3V
1
10
6
БР
A
Модел
Код
Тип на вентил
големина на порта
Тип на акција
Напон
Не: Дин тип
Електромагнетниот вентил 3V :2 положби 3 насоки
Серија 1:100
10:магнетниот вентил со едно дејство 3/2 начин
М5: М5
НЕ: нормално затворено
AC220V
L: Тип на линија
Серија 2:200
20: електромагнетниот вентил со двојно дејство 3/2 начин
06: G1/8
НЕ: нормално отворено
AC110V
Серија 3:300
08: G1/4
AC24V
Серија 4:400
10: G3/8
AC36V
15: G1/2
DC12V
DC24V
1. Конфигурација со директно дејство, одговорно префрлување;
2. Опции достапни за нормално затворени и нормално отворени типови;

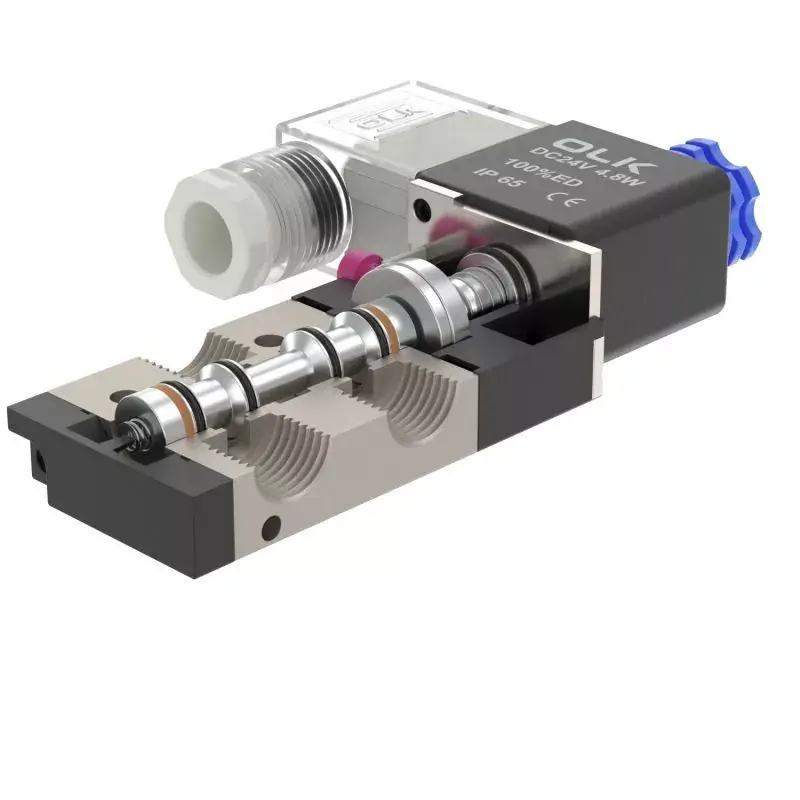

3. Коаксијална структура за исклучување, одлично запечатување, голема брзина на проток;
4. Нема потреба од подмачкување со масло;
5. Опремен со рачен уред за лесна инсталација и дебагирање;
6. Повеќекратни стандардни оценки на напон се достапни за избор.
|
работен медиум |
Воздух (филтриран преку филтер над 40 μm) |
|
Акција |
Тип на пилот |
|
број на позиции |
Две позиции во три правец |
|
подмачкување |
непотребни |
|
Опсег на работен притисок MPa(psi) |
0,15~0,8 (21~114) |
|
Гарантира отпорност на притисок |
1,5 MPa (215 psi) |
|
Материјал за тело |
легура на алуминиум |
|
Стандарден напон |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Користете опсег на напон |
AC:±15％DC:±10％ |
|
ниво на заштита |
IP65 (DIN40050) |
|
степен на отпорност на топлина |
Класа Б |
|
Тип на поврзување |
Тип на штекер DIN, тип на штекер |
|
Време на возбудување |
0,05 секунди или помалку |
|
модел |
Дијаметар на порта |
Работна температура °C |
MAX работна фреквенција |
Површина на пресек на проток mm² (вредност на CV) |
потрошувачка на енергија |
|
3V110-M5 |
М5 |
-20-70 |
5 пати во секунда |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
М5 |
-20-70 |
5 пати во секунда |
5,5 (0,31) |
AC: 3VA DC: 3W |
|

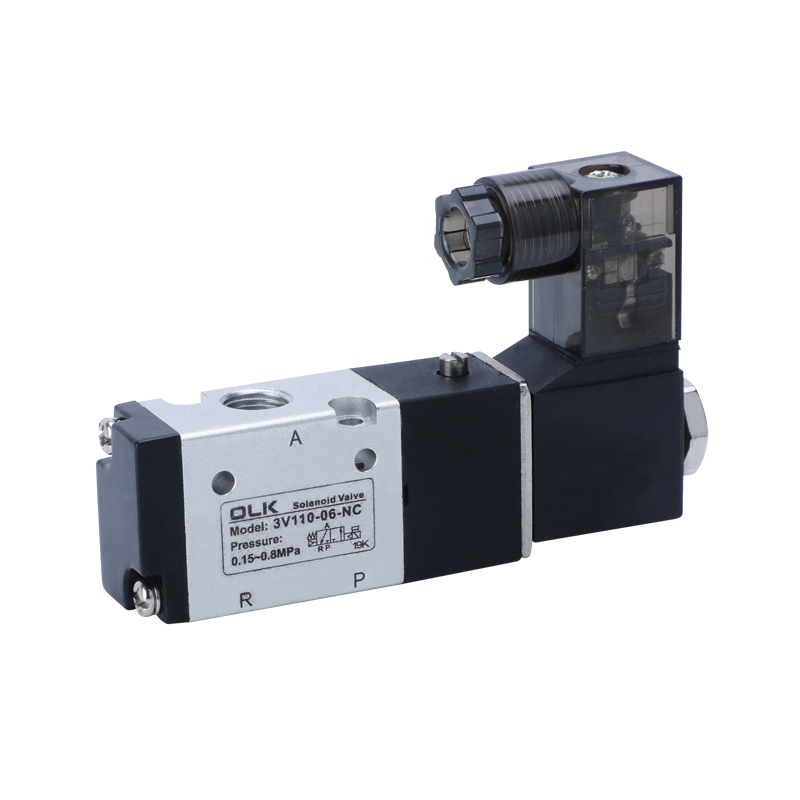

3V110-06 |
G1/8 |
-20-70 |
5 пати во секунда |
12,0 (0,67) |
AC: 3VA DC: 3W |
|

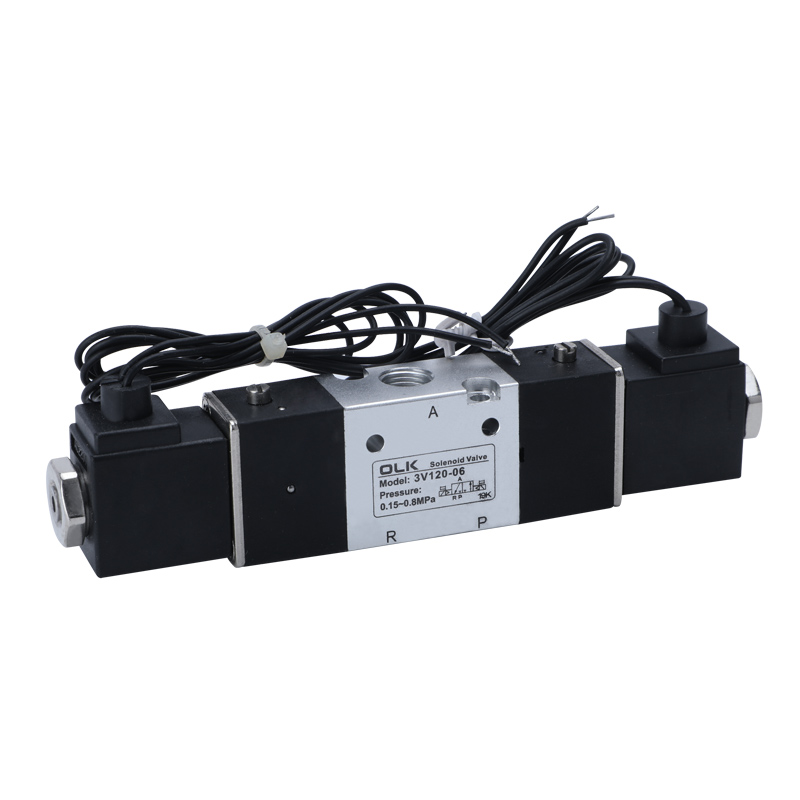

3V120-06 |
G1/8 |
-20-70 |
5 пати во секунда |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Внес=излез=G1/8 |
-20-70 |
5 пати во секунда |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3V220-06 |
Внес=излез=G1/8 |
-20-70 |
5 пати во секунда |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3V210-08 |
Внес=излез=G1/4 |
-20-70 |
5 пати во секунда |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|

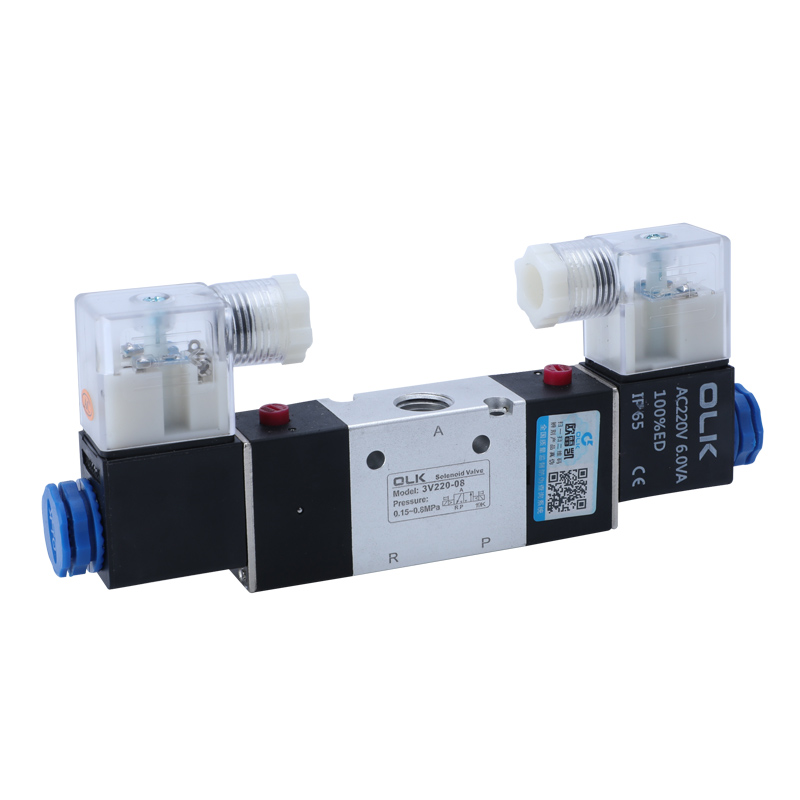

3V220-08 |
Внес=излез=G1/4 |
-20-70 |
5 пати во секунда |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3V310-08 |
Внес=излез=G1/4 |
-20-70 |
5 пати во секунда |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3V320-08 |
Внес=излез=G1/4 |
-20-70 |
5 пати во секунда |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3V310-10 |
Внесување=излез=G3/8 |
-20-70 |
5 пати во секунда |
30,0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V320-10 |
Внесување=излез=G3/8 |
-20-70 |
5 пати во секунда |
30,0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V410-15 |
Внес=излез=G1/2 |
-5-60 |
3 пати/секунда |
50,0 (2,79) |
AC: 6VA DC: 4,8W |
|
3V420-15 |
Внес=излез=G1/2 |
-5-60 |
3 пати/секунда |
50,0 (2,79) |
AC: 6VA DC: 4,8W |
