Општо земено,PU цевкасе поставуваат на воздушни компресори за транспорт на гас. Функционално гледано, може да транспортира и вода и други течности, но отпорноста на корозија на PU цевките не е особено силна.
Достапна опрема: пневматска опрема, воздушен компресор, пневматски алатки, воздушна пумпа, воздушен цилиндар, машина за сечење, опрема за прскање, опрема за заварување, индустриски робот, машина за пакување, опрема за контрола на животната средина, овлажнител, опрема за отстранување прашина, систем за вентилација, систем за прскање, опрема за ладење. Лабораториска и медицинска опрема: лабораториски инструменти, анализатори, медицинска опрема за гас, примероци за воздух. Возила и машини: Опрема за одржување на автомобили, системи за пневматско суспендирање, автоматизација на земјоделски машини Опрема за производство: линии за склопување, транспортни системи, опрема за тестирање Друга опрема: машини за полнење пијалоци, опрема за преработка на храна, задувување балони, Equip.
Црево за воздух на PU широко се користи во опремата за автоматизација.
| PU (полиуретанска цевка) | PA (најлонска цевка) | PE (полиетиленска цевка) | Гумена цевка | Засилено црево со плетенка | Ултра флексибилна цевка | СТП рамно црево | |
| Карактеристики: | Најчесто користено црево за воздух, исклучително флексибилно Добра, мазна површина, низок внатрешен отпор. | Висока цврстина, добра ригидност, способна да ја одржува формата | Мек материјал, полупроѕирен, ниска цена. | Произведено од природна или синтетичка гума и засилено со плетен слој | PU или најлонски цевки со надворешен плетен слој за зајакнување од полиестер, арамидни влакна или жица од нерѓосувачки челик, што нуди подобрена отпорност на притисок и механичка сила. | Користејќи специјални материјали и процеси, флексибилноста далеку ја надминува онаа на обичните PU цевки | Телото на цевката е рамно, а повеќе цевководи можат да се интегрираат паралелно. |
| Предност | Добра флексибилност, отпорност на абење, отпорност на торзија, лесен, лесен за намотување и инсталирање | Отпорност на висок притисок, отпорност на високи температури (до 110 ° C), одлична отпорност на масло и хемикалии и не се оксидира лесно | Евтина цена, добра отпорност на ниски температури и отпорност на корозија (киселина, алкали). | Одлична еластичност, апсорбира вибрации и има силна отпорност на временските услови. | Екстремно висока отпорност на притисок (до неколку пати поголема од обичните цевки), против проширување и добри перформанси на пулсот | Исклучително мек, со многу мал радиус на свиткување, отпорен на повторен замор од свиткување и не е лесно да се кршат јазли. | Заштедува простор, уреден и убав, лесен за управување со повеќе извори на воздух и спречува заплеткување. |
| Недостаток | Изведбата на отпорност на висока температура е просечна (обично -10 ° C~ + 60 ° C), а отпорноста на маслото и хемикалиите не е толку добра како најлонските цевки. | Слаба флексибилност, лесно кршливи при ниски температури и бара голем простор за инсталација на виткање. | Слаба отпорност на притисок, неотпорна на високи температури, склона кон стареење и слаба отпорност на абење. | Екстремно обемни, со висока отпорност на внатрешниот ѕид и лесно стареење, пластичните цевки постепено ги заменија современите пневматски системи. | Флексибилноста се намалува, радиусот на свиткување се зголемува, а цената станува поскапа. | Цената е обично повисока, а отпорот на притисок може да биде малку помал од оној на обичните цевки со иста спецификација. | Насоката на свиткување е ограничена (може да се наведнува само кон рамна насока), а цената е релативно висока |
| Типични апликации: | Најсилна универзалност, погодна за поврзување на огромното мнозинство на пневматска опрема, особено во ситуации кои бараат често движење и свиткување, како што се роботски раце и мобилни уреди | Фиксна инсталација, каде што е потребна отпорност на масло и температура, како што се цевководи во близина на машински алати, автомобилско производство и опрема со висока температура. | Погоден за приклучоци за привремени гасни патеки со низок притисок или за некритични области како што се вода и земјоделско наводнување. Поретко се користи во пневматски кола за главните кола. | Главно се користи за тешка опрема, градежни машини и прилики кои бараат голема флексибилност и отпорност на вибрации. | Се користи во пневматски системи под висок притисок, излези на компресорот за воздух, главни цевководи за снабдување со гас на долги растојанија и ситуации кога често се создаваат импулси на притисок. | Ланец за влечење (Tank chain) во внатрешноста на телото на роботот, кој се подложува на високофреквентно возно движење, и опрема која бара исклучително висока флексибилност. | Резиме на патеката за гас за уреди со повеќе компоненти за извршување, како што се централизирани цевки од работни станици, острови на вентили до актуатори. |
Цевката од полиуретанска цевка (PU) доаѓа во четири бои: сина, транспарентна, црвена и сина. За нас е погодно да ја разликуваме и поврземе работната цевка во пневматски уреди. Поточно, тоа зависи од стандардните спецификации на секоја компанија. На пример, некои компании бараат проѕирни цевки за вакум, сини цевки за влез на воздух и портокалови цевки за излез на воздух, со цел да се разликуваат различни цевководи и да се олесни брзото отстранување на проблеми и позиционирање за време на одржувањето на воздушното коло.
Прво, знаеме дека големината на PU цревото за воздух може да ја одреди брзината на проток. Колку е поголема пневматската цевка, толку е посилен капацитетот на проток, што пак влијае на работната брзина на воздушниот цилиндар.

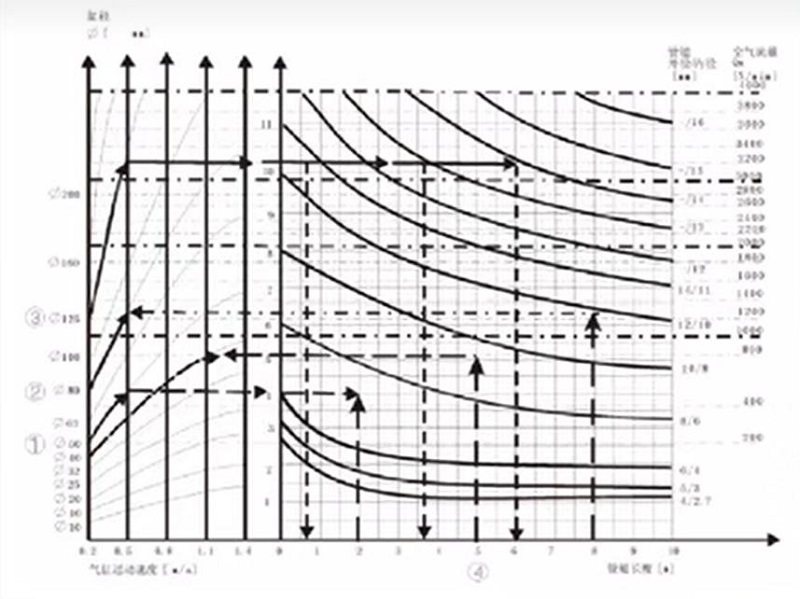

Строго кажано, кога правиме избор, треба да вклучиме параметри како што се удар, број на вртења во минута, дијаметар на цилиндарот итн. за пресметка. Сепак, врз основа на релевантното искуство, се препорачуваат различни спецификации на цилиндрите со соодветните спецификации на цевките за воздушна линија.
| Големина на отворот на воздушниот цилиндар (мм) | Големина на цевката (мм) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Главниот цевковод за работа на вентилите може да избере малку поголеми цевки (што нема да резултира со дополнителна потрошувачка на воздух, така што нема да има дополнителни трошоци за време на работата).
2. Меѓутоа, цевката помеѓу вентилот и цилиндерот треба да се оптимизира според следниве принципи: ако дијаметарот на цевката е премногу мал, ќе се гасне, со што ќе се ограничи брзината на цилиндерот; Сепак, прекумерниот дијаметар на цевката може да предизвика стагнација, со што се зголемува потрошувачката на воздух и времето на полнење.
3. Неопходно е да се земе предвид радиусот на свиткување, а многу е важно да се провери радиусот на свиткување кога се користи синџир за влечење.
PU цевките обично имаат работен притисок од околу 10 kg/cm² на собна температура, иако тоа може да варира во зависност од големината и моделот. За апликации под висок притисок, армираните PU плетени цевки се подобар избор. Изграден е со трислоен дизајн - надворешен PU, средно полиестерско плетено засилување и внатрешно PU - обезбедувајќи зголемена отпорност на притисок и издржливост. Дополнително, овој тип на PU цевки е погоден и за пренос на воздух и вода.
Принцип на избор: Притисок на пукање ≥ 3 × работен притисок
Флексибилноста на PU цевките игра клучна улога во просторот за инсталација и движењето на опремата, особено кога се користат различни големини како што се PU цевки од 6mm и 8mm. Помалите дијаметри, како што е PU цевката од 6 mm, нудат потесен радиус на свиткување, што ги прави идеални за компактни инсталации како што се контролните панели или малите системи за автоматизација каде што просторот е ограничен. Спротивно на тоа, 8мм PU цевки обезбедуваат поголем капацитет за проток на воздух и вообичаено се користат во апликации како пневматски алати или поголеми машини, каде што се потребни и флексибилност и перформанси на проток. Во динамичните системи како што се роботски краци или машини за пакување, висококвалитетните полиуретански цевки обезбедуваат непречено движење без превиткување, подобрување на ефикасноста и продолжување на работниот век. Изборот на вистинската големина директно влијае на перформансите на системот и ефикасноста на инсталацијата.
помек, отпорен на свиткување, способен брзо да се враќа по виткање, помалку склон кон блокирање при виткање, специјализиран за системи за автоматизација, насочување на опремата без заглавување
Тврдоста на PU цевките е обично помеѓу 60А и 95А, во зависност од формулата на материјалот и примената. 60АPU цевкае мек и лесен за виткање, погоден за сцени кои бараат често движење; Цевката PU 95A е потврда и погодна за ситуации кои бараат висок притисок или долгорочна фиксација. При изборот, неопходно е да се балансираат флексибилноста и ригидноста според реалните потреби.
①. Сооднос на материјалот: Односот на меки и тврди сегменти во полиуретан директно влијае на тврдоста, а прилагодувањето на односот може да ги промени карактеристиките на цевката.
②. Адитиви: Додавањето на одредени полнила или пластификатори може значително да ја промени цврстината, како што е додавањето силициум диоксид, што може да ја зголеми ригидноста.
③. Процес на производство: Параметрите на процесот како што се температурата на истиснување и стапката на ладење, исто така, може да имаат суптилни ефекти врз конечната цврстина.
·Динамична примена: При често свиткување сценарија (како што е снабдувањето со гас со механичка рака), се препорачува да се изберат црева во опсег од 60А до 75А за да се избегне пукање од замор.
·Околина под висок притисок: Се препорачува да се користат тврди цевки со 85А или повеќе кога се транспортираат течности под висок притисок за да се обезбеди цврстина на притисок.
Барања за отпорност на абење: Во ситуации кога има влечење или триење на земја, избалансирана цврстина од околу 80 А е поидеална.
①. Проверете ја цврстината и идентификувајте 85-95A. Во лето, цврстината од 98А не се омекнува лесно на високи температури; Цврстина 95 А во зима, не се стврднува лесно во студена зима. Премногу меко е лесно да се налути; Премногу тешко и склоно кон пукање
②. Прицврстете го ѕидот на цевката рамномерно без никакви меурчиња. Ако има некоја шуплива или вдлабна коса при штипнување, таа се смета за неисправна
③. Проверете ја еластичноста. По свиткување за 90 степени, ќе се врати за неколку секунди. Ако скокот е бавен и има преостанати набори, тие не треба да се користат
④. Проверете го внатрешниот дијаметар и изберете ги соодветните спецификации според притисокот на опремата. Ако внатрешниот дијаметар не е точен, тоа ќе влијае на моќноста
Компримираниот воздух од компресорите е на висока температура. Краткорочната употреба е во ред, но долготрајната употреба може да предизвика отекување или пукање на цевката. Се препорачува да се користи со резервоари за воздух, ладилници и филтри за воздух.
Во работилниците, цевките од СТП често се намотуваат, се влечат и може да контактираат со корозивни течности. Овие фактори може да ја оштетат површината на цевката, да го забрзаат стареењето и да го скратат работниот век. Заменете ги цевките навремено или користете OLK цевки со плетенка PU со висок притисок.
Боењето со спреј вклучува високи температури, корозивни бои и влечење на цевката под притисок, што може да доведе до пукање. Следете ја табелата за притисок-температура на цевката, одржувајте го притисокот во безбедни граници и размислете за користење на плетенка OLK под висок притисокСТП цевки.
Може да се поврзат нормални прави врски, свиоци и маици
Да, бојата на пневматската цевка и ознаките на неа може да се прилагодат
