Нашиот механички вентил за контрола на копчињата овозможува прецизна контрола врз стапките на проток на течности, што го прави идеален избор за апликации за кои е потребна контрола на прецизна течност. Вентилот има механичка контрола на копчето, која нуди сигурен и лесен за употреба интерфејс за прилагодување на стапките на проток на течности.
Механичка контрола на вентилот за насока е еден вид вентил на кој не му треба електричен сигнал. Но, тој се потпира на механичка сила за контрола на колибата. Според режимот на оперативно дејство, тој може да се класифицира во основен тип, тип на директно дејство, тип на ролери, латерален тип на ролери, тип на ролери, тип на прилагодлив прачки, прилагодлив тип на ролери за рачка и преку тип. Најчесто се применува во континуирано работење, високо автоматизирана опрема и ограничувања на машините за производство.
|
Симбол |
Тип на вентил |
Метод на работа |
Карактеристики |
Апликација |

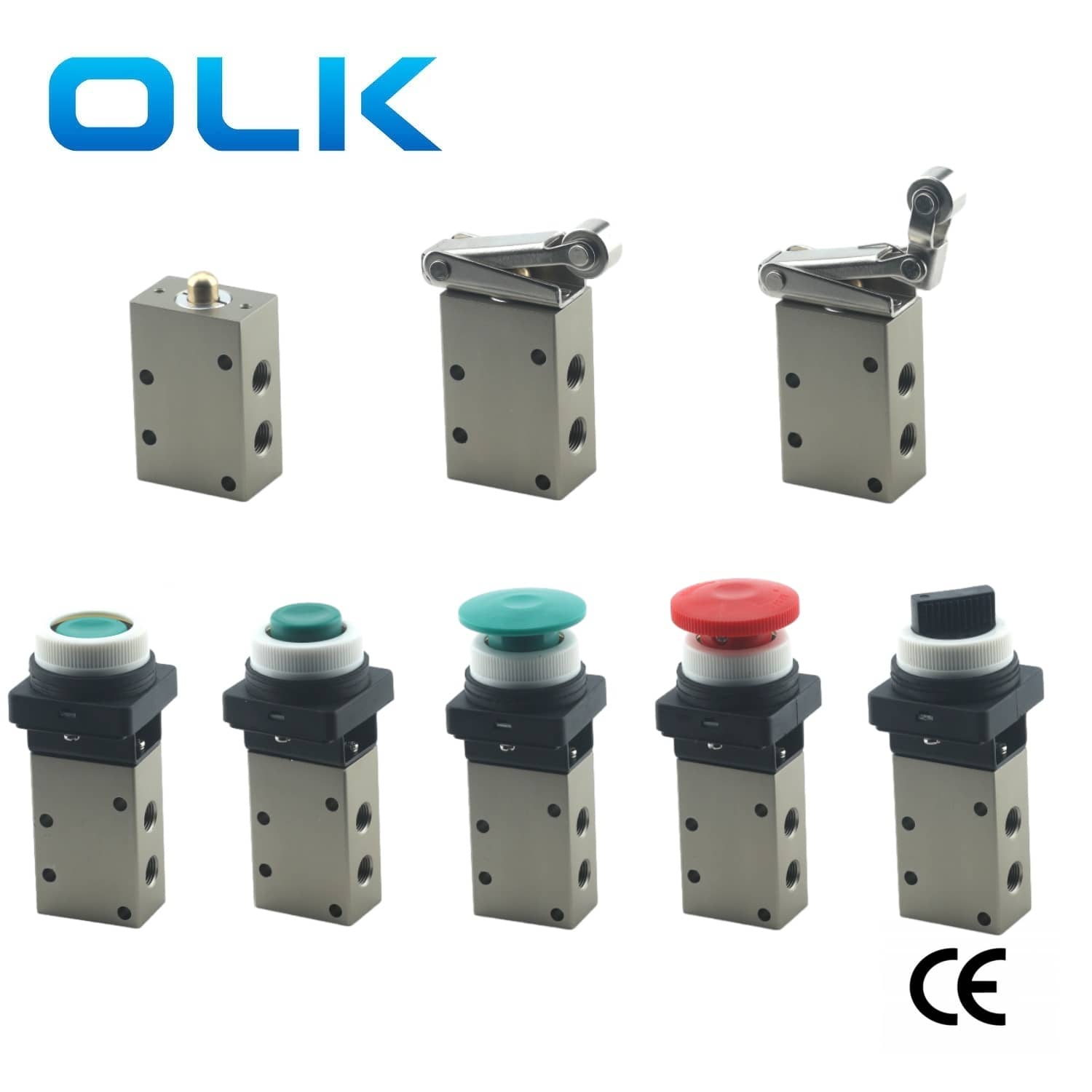

Модел на механички вентил OLK |
|
|
Механички вентил од основен тип |
Ресетирајте го јадрото на вентилот кога нема надворешна сила; Кога шипката за притискање е притиснато со надворешна сила, притискањето на шипката контактира со јадрото на вентилот и ја запечатува портата R, а потоа притиснете го јадрото на вентилот за да го направи P-A поврзано |
Едноставно работење, притискајте да се префрлите, ослободете се за ресетирање |
Најчесто се користи за вметнување на опрема, рачна контрола и едноставен граничен прекинувач |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B- 08, M3B-106 M3B-210-08, M5B-1110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|
Директно склопување на типиханичен вентил |
Директна сила на количка |
Не може да издржи висока аксијална сила |
· Предизвикано кога работното парче паѓа од горе до дно.
· Вертикалниот механизам за кревање ја открива крајната позиција. · Откривање на највисоко граница. |
VM130-01-05, VM132-M5-05 |
|
|
RollerPlungermechanical Valve |
Ролерот се додава на горниот дел од притисокот на вентилот. Организирајќи го блокот на судир, контакт тангентално по ролерот, а потоа ролерот ја пренесува силата до шипката за притискање |
Вентил на рачката на ролерот со прилагодлив агол на активирање на ролери и силна прилагодливост. Ја намалува силата на количка, го продолжува животот на вентилот, посигурен |
Најчесто се користи за пренесување на линија, автоматско инструментирање, откривање на мозочен удар на цилиндарот и контрола на ограничување. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|
Вклучување на вентилот од типот на рачката |
Повлечете го TheToggle Leverleft и десно со рака за да го префрлите јадрото на вентилот помеѓу две позиции, со цел да се реализирате вклучено/враќање |
Дизајн на рачката за вклучување за чести префрлување |
Пневматска тела за алатки, мала опрема за производство, фаза на работа со опрема, за рачно дејство на цилиндарот за префрлување |
CM3Y-06, VM130-01-08 |
|
|
Механички вентил на рачката на ролерот |
Користете ја рачката за да го зголемите надолуот притисок на шипката за притискање |
Двонасочно активирање: Ролерот се наоѓа на горниот дел од телото на вентилот, а механичкото движење од обете страни може да го активира вентилот. Погодно за реципроцирање на движење: особено погодно за линеарна табела за слајдови и двата краја на притисок за да се активираат сигнали за време на возврат. |
Ограничување на патувањето на производната линија, автоматско откривање на реципроцитет и механичка врска. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01 S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23jc3-L6, xq250612, xq23 0612, xq250412, xq230412, S3R-M5, S3R-06, S3R-08, M3L-1110-06, M3-210-06, M3L-2110-0 |
|
|
Механички вентил на еден начин на рачката на ролерот |
Кога блокот на механичкиот судир се движи напред, јадрото на вентилот се притиска надолу. Блокот на судир поминува низ ролерот, а јадрото на вентилот се враќа до пролетната сила. Кога блокот на судир се враќа, како што може да се свитка малата лост на главата, јадрото на вентилот не се движи кога ролерот ќе се врати, а вентилот не се враќа. |
Сигналот на излезниот пулс на излезот на вентилот се користи за да се елиминира сигналот за пречки во јамката за да се поедностави јамката |
· Аранжмани за ограничување на насоката на движење, на пр. дозволувајќи му на работното парче да го притисне активирањето само во една насока.
· Систем за автоматско хранење за да се спречи активирање во случај на обратно движење.
· Места за контрола на безбедноста за да се намали ризикот од погрешна работа. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, s 3L-M5, S3L-06, S3L-08, M3L-1110-06, M3L-210-06, M3L-210-08, M5L-1110-06, M5L-210-06, M5L-210-08, |
OLK е кинески пневматски производител со најширок спектар на механички вентили и големи залихи за брза испорака. Со 22 години техничко искуство, тимот на ОЛК обезбедува услуга OEM/ODM. Можеме да ги прилагодиме телата на вентилите, да понудиме различни опции на копчињата и да додадеме означување на логото на UV ласер за повеќе рафинирано брендирање.
· Кога се користи механички вентил, контактната површина на блокот на судир и ролерот има агол на навалување од 30 ° или 45 °. Максималната брзина на блокот на судир е различна за различни механизми за работа, кои треба да се набудуваат.
· Времето за блокот на цилиндерот да го притисне механичкиот вентил мора да го надмине времето на префрлување на механичкиот вентил, така што брзината на цилиндерот не може да биде премногу брза; Ако е премногу брзо, должината на блокот на судир треба да се зголеми.
· Не користете механички вентили како запирања.
