Механички вентил со копче од серијата AIRTAC TYPE M5, 5/2 правец, произведен од пневматска компанија OLK. Механичкиот вентил M5 е структура на лизгачки столб. Издувните порти сместени на телото на вентилот. Вентилот за копче M5 полесно ќе го инсталираат пригушувачот за да се намали бучавата и загадувањето .Механички контролен вентил за копчиња од серијата M5 5 начин, додека M5-210 нуди нишки за интерфејс G1/8 и G1/4.
симбол:
Код за нарачка
М5
PM
210
06
R
Тип на копче
Код
ГОЛЕМИНА НА ПРИСТАНАТА
Боја на копче
M5: M тип
Б: Основен тип (M5B)
Единечна контрола од серијата 110:110
100:06:G/18
ПЛ: ЦРВЕНО
C: Тип на долга рачка (M5C)
210:210 серија единечна контрола
200:06:G1/8
PP/PF/PM/HS: ЦРВЕНА,ЗЕЛЕНА,ЦРНА
D: Тип на кратка рачка (M5D)
200:08G1/4
R: Тип на рачка на валјак (M5R)
L: Еднонасочен тип на рачка на валјак (M5L)
Y: Тип на рокерска рака (M5Y)
PM: Тип на копче со глава од печурки (M5PM)
PP: Тип на копче со подигната глава (M5PP)
PF: Тип на копче со рамна глава (M5PF)
PL: Тип на копче за удар за итно запирање (M5PL)
HS: Тип на селектор (M5HS)

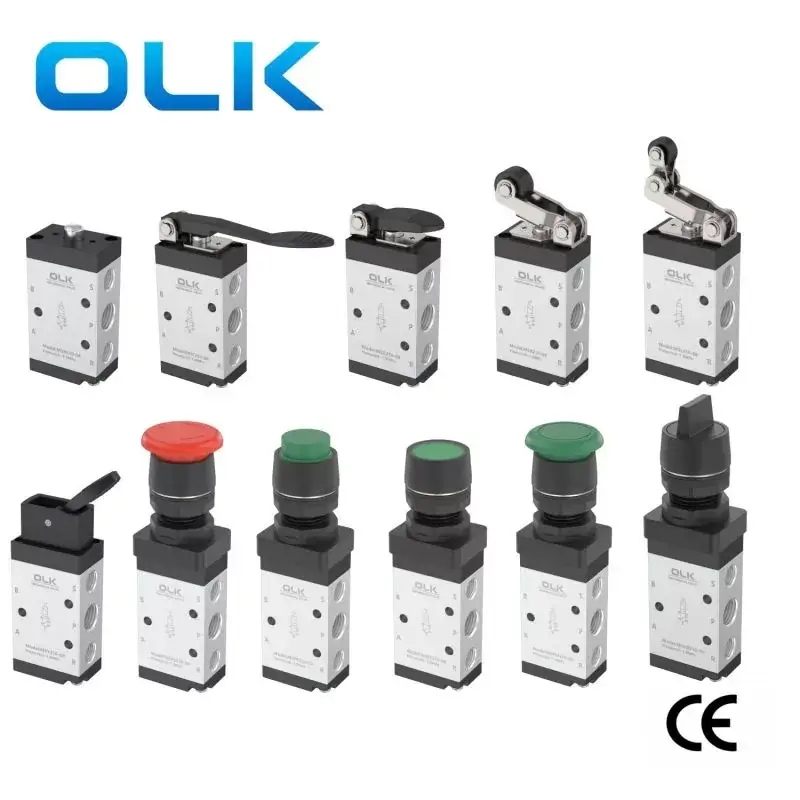

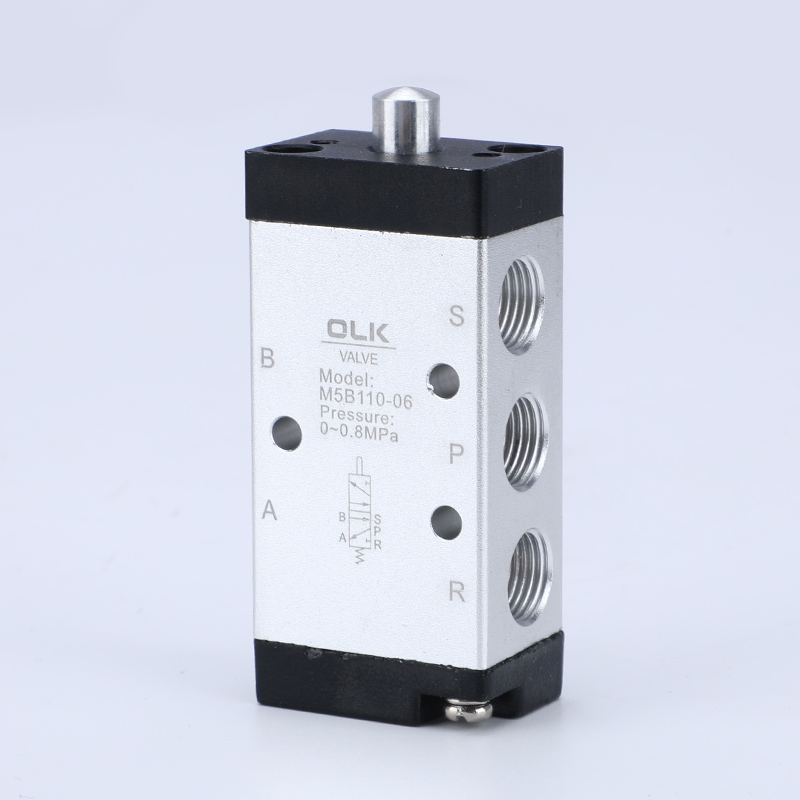

- Основен тип (M5B)

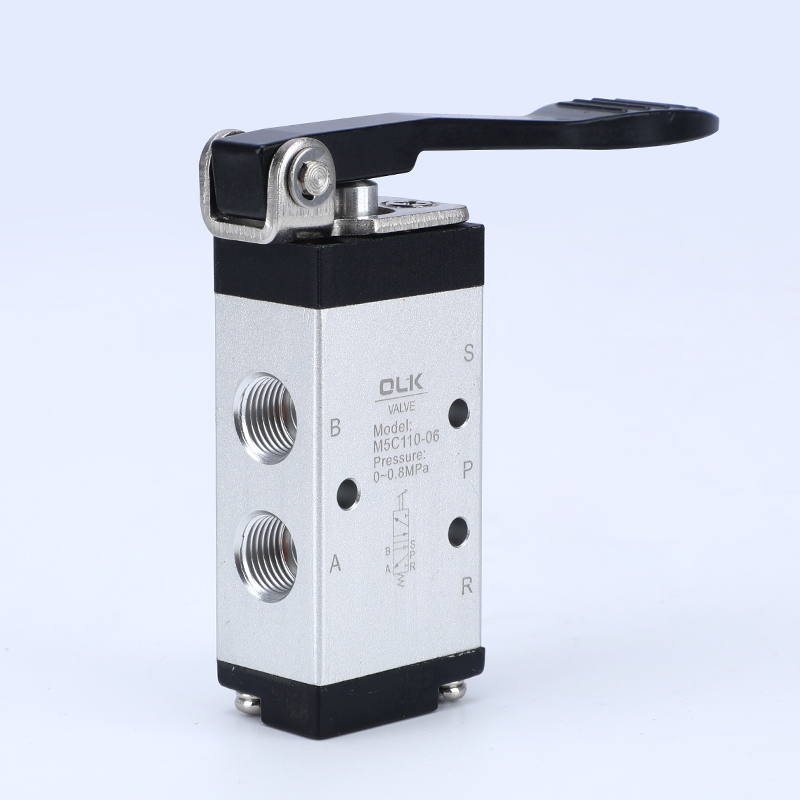

- Тип на долга рачка (M5C)

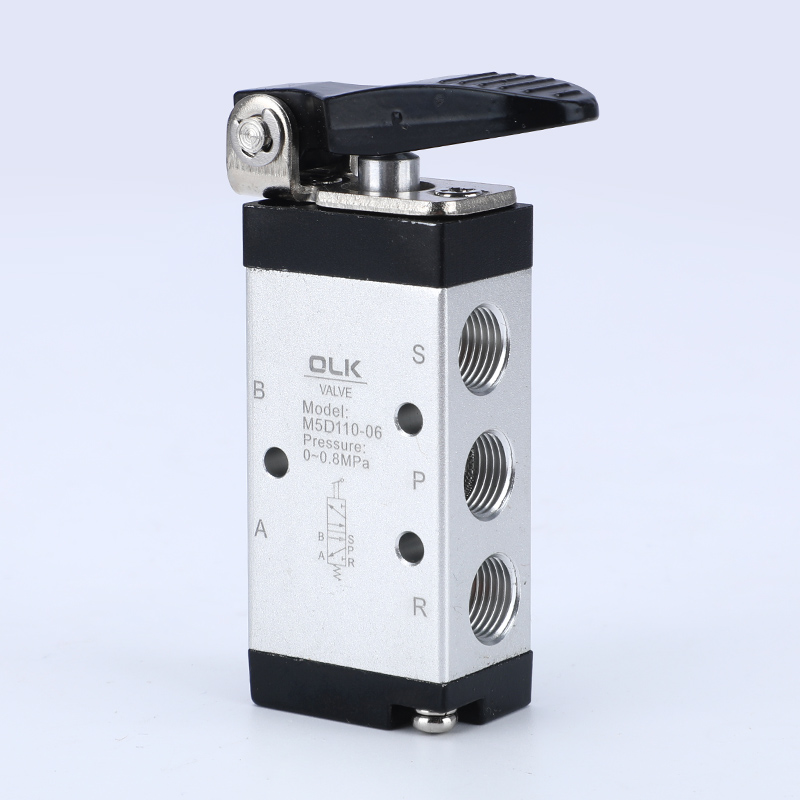

- Тип на кратка рачка (M5D)

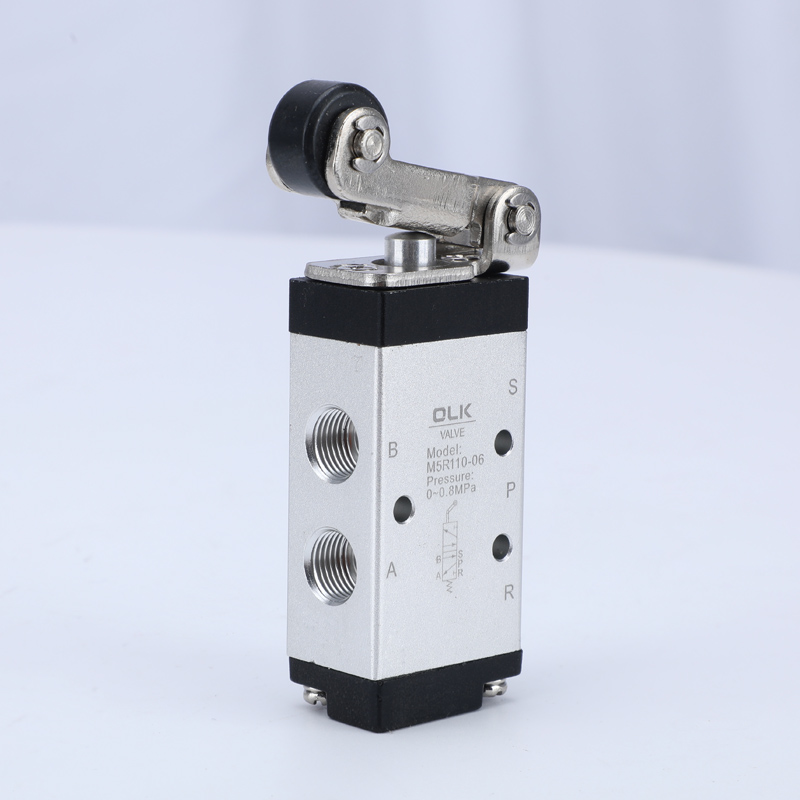

- Тип на рачка на валјак (M5R)

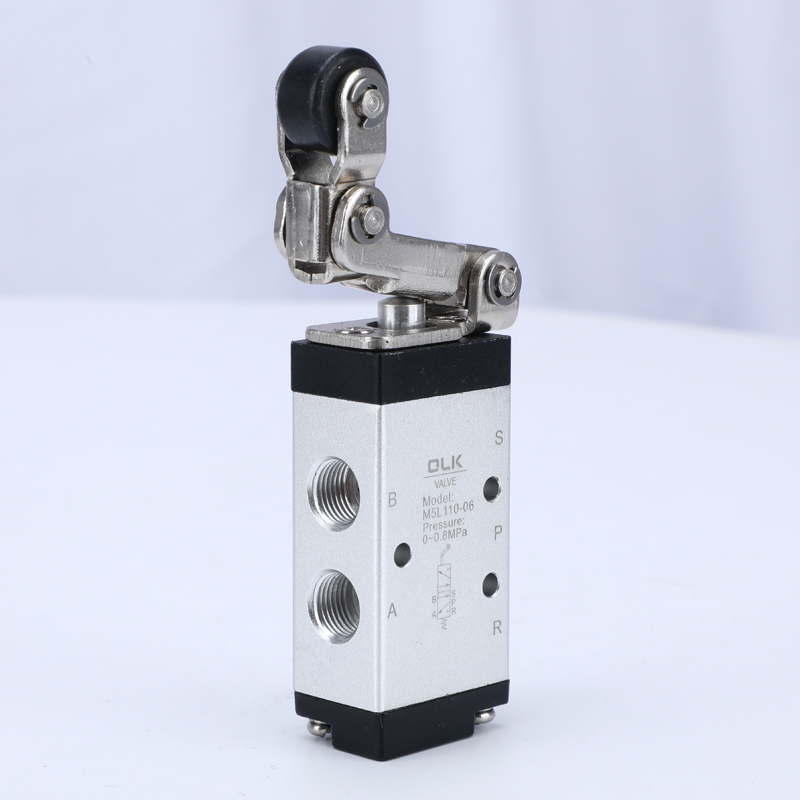

- Еднонасочен тип на рачка на валјак (M5L)

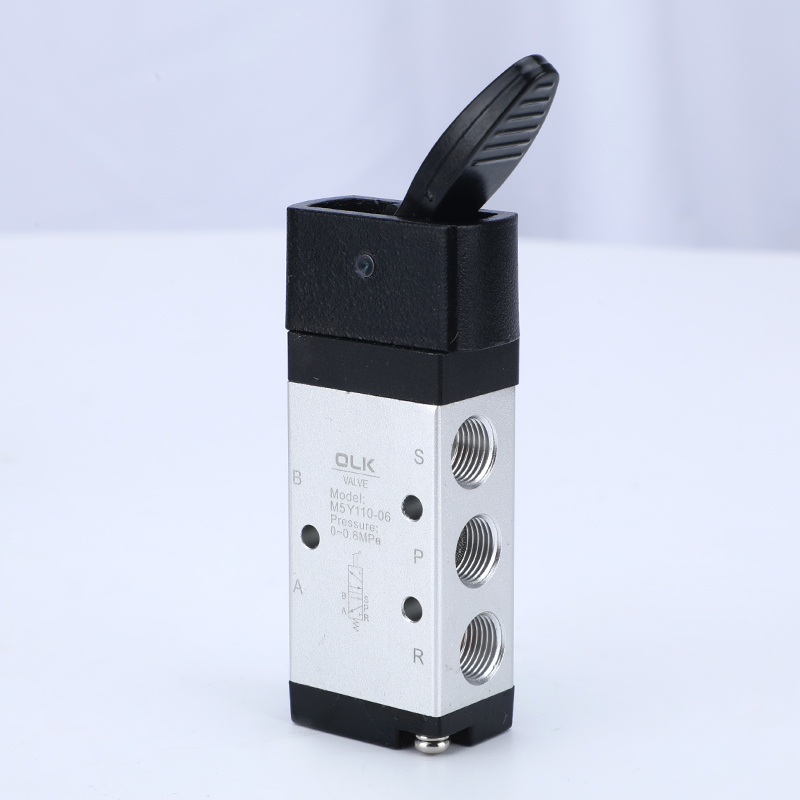

- Тип на рокерска рака (M5Y)

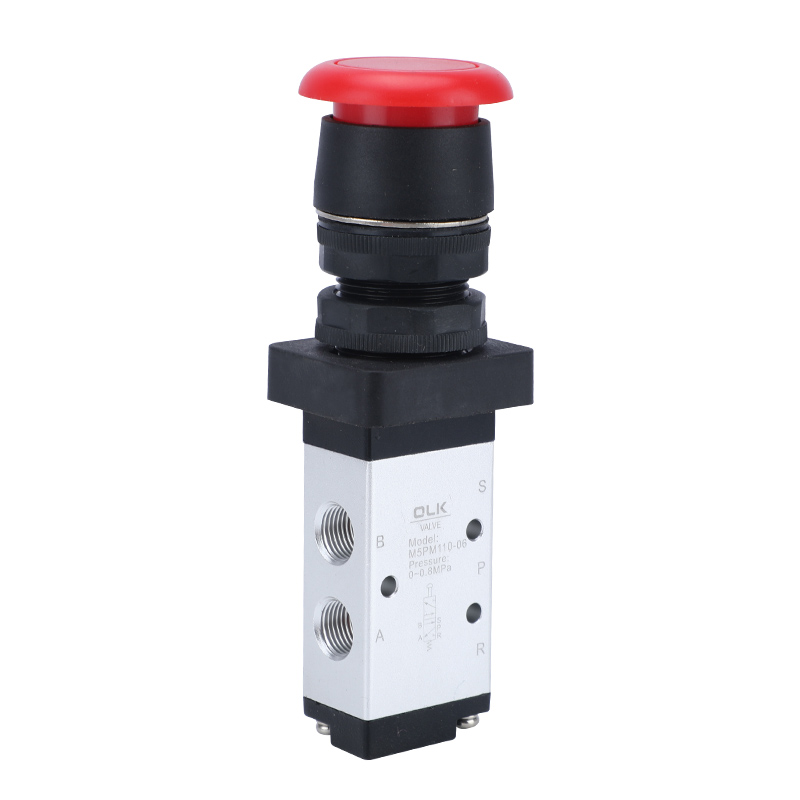

- Тип на копче со глава од печурки (M5PM)

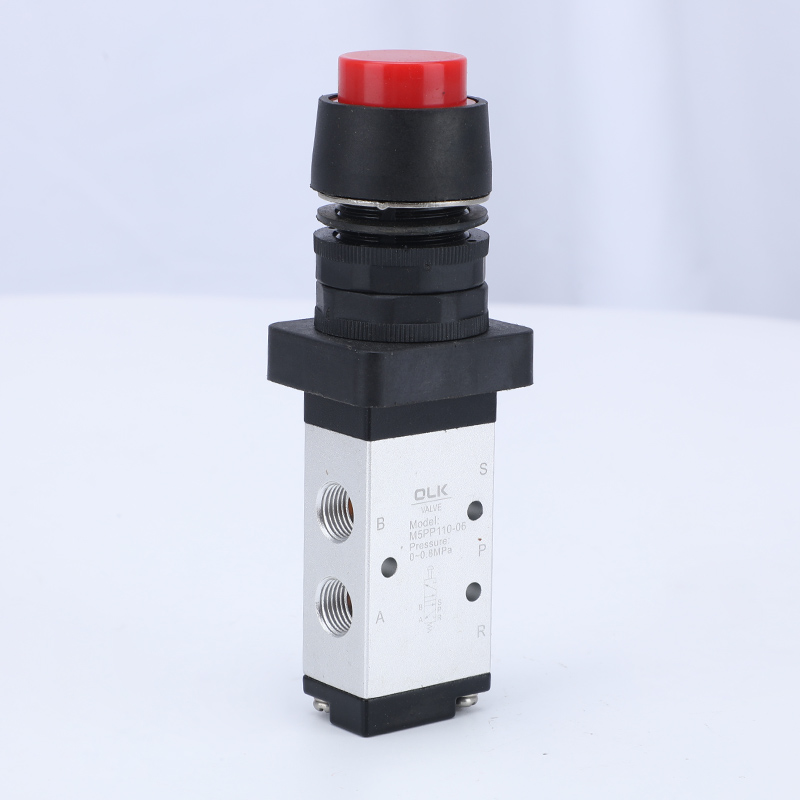

- Тип на копче со подигната глава (M5PP)

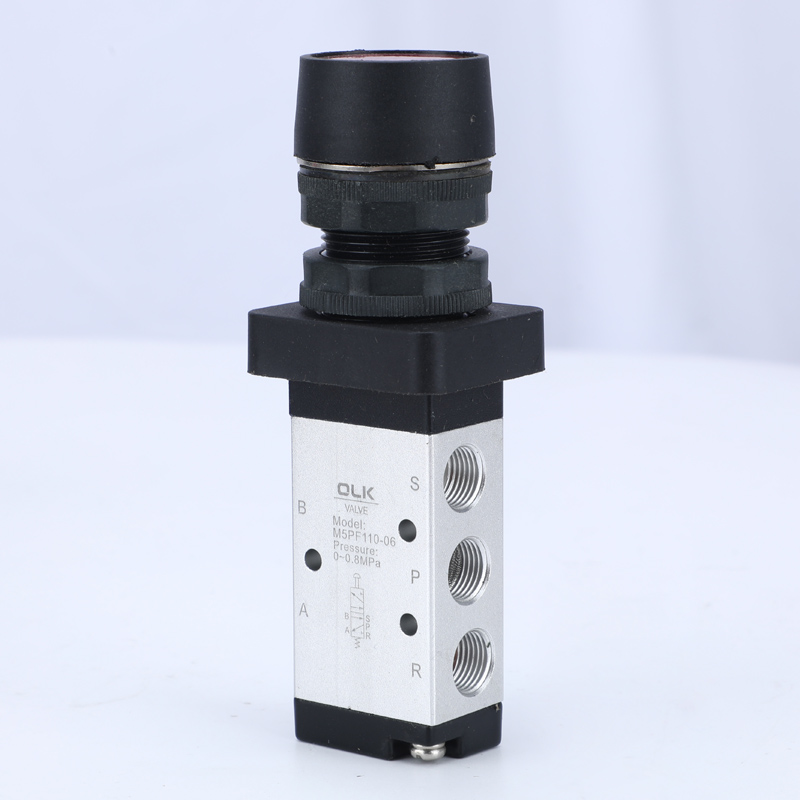

- Тип на копче со рамна глава (M5PF)
- Тип на ударно копче за запирање за итни случаи (M5PL)

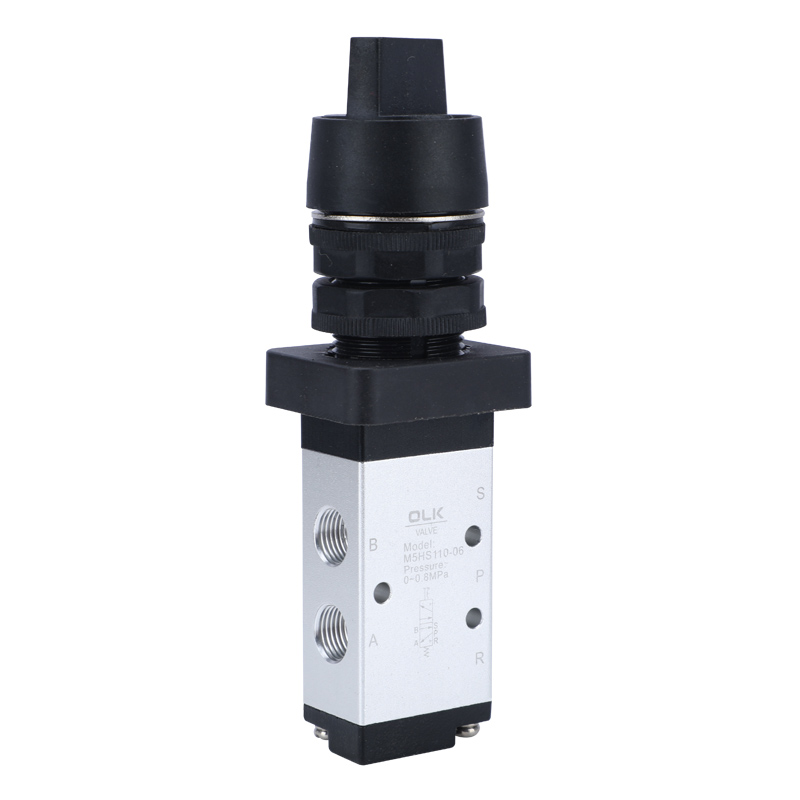

- Тип на избирач (M5HS)
За типовите PM, PP и PF, постојат три бои за копчиња за избор: црвена, зелена и црна.
1. Издувните порти се наоѓаат на телото, што го олеснува инсталирањето на пригушувачи за намалување на бучавата и загадувањето.
2. Сериите M5B, M5R, M5L бараат надворешни сили за префрлување, обезбедени од надворешни механизми, погодни за откривање позиција или прекинувачи за удар.
3. Сериите M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS рачно се ракуваат со различни структурни контролни глави за погодност под различни услови.

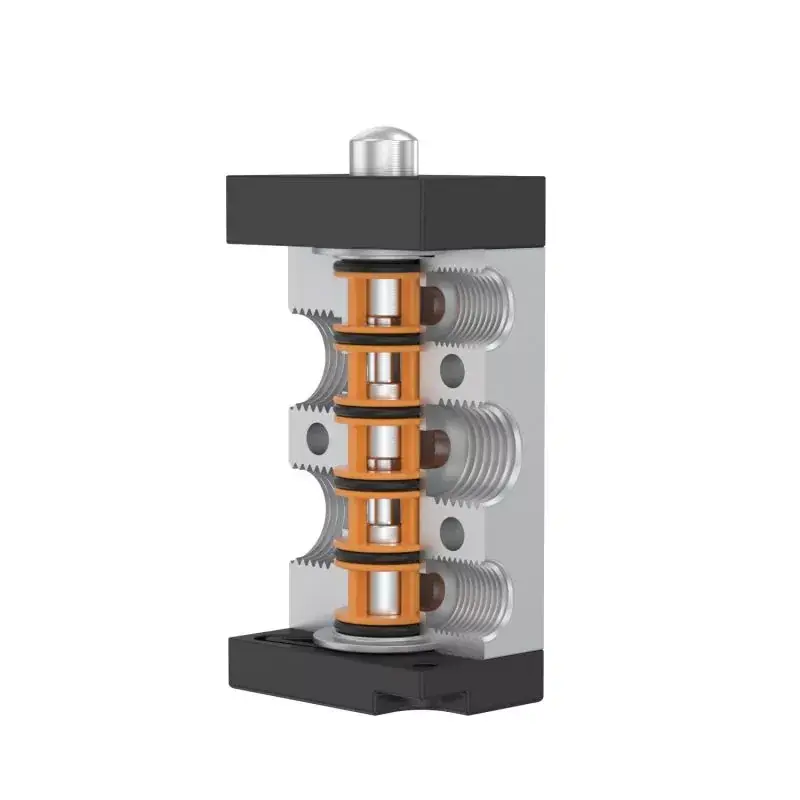

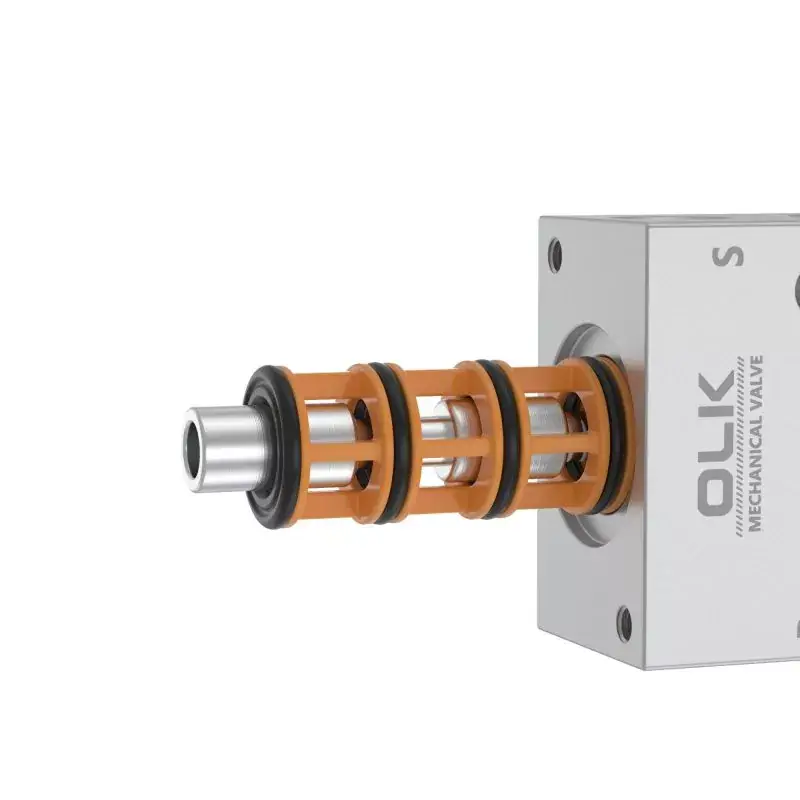

4. Структура на лизгачки столб, контролна сила незасегната од работниот притисок (т.е. нема ефект на повратен притисок), внатрешен прстенест заптивка за добро запечатување, флексибилно префрлување.
5. Нема потреба од подмачкување со масло.
6. Инсталации со повеќе позиции за лесна употреба.
7. Контролните глави од серијата M5C, M5D, M5Y, M5R, M5L се направени од метал, обезбедувајќи долг животен век и поголема сигурност и стабилност.
|
работен медиум |
Воздух (филтриран преку филтер над 40 μm) |
|
Акција |
Надворешно директно дејствување |
|
Дијаметар на порта |
05:M5,06:G1/8,08:G1/4 |
|
број на позиции |
2 позиција 5 начин |
|
подмачкување |
непотребни |
|
Опсег на работен притисок MPa(psi) |
0~1,0 (~145) |
|
Гарантира отпорност на притисок |
1,5 MPa (215 psi) |
|
Работна температура °C |
-20-70 |
|
Површина на пресек mm² (вредност на CV) |
05:2,5 (0,14), 06:8 (0,45), 08:12 (0,67) |
|
Материјал за тело |
легура на алуминиум |
Мерки на претпазливост
1) Контролниот дел е изработен од инженерска пластика, а дозволена е само рачна работа. Не користете метален удар за да го префрлите вентилот.
2) Сериите M5B, M5C, M5D, M5PM, M5PF и M5PP автоматски се ресетираат. Рачните вентили M5Y, M5HS и M5PL рачно се ресетираат. По притискање на M5PL во положбата на богатството, вртливото копче треба да се ротира за да се ресетира.
3) Обратете внимание на ударот во обратна насока. Кога некоја надворешна сила предизвикува вентилот да се врати наназад, основниот удар за враќање наназад не треба да го надмине опсегот на потегот за враќање наназад наведен во табелата за контролни удари, во спротивно ќе предизвика оштетување на телото на вентилот.
4) Еднонасочниот валчест вентил M5L може да се префрли само во една насока (удирање од десно кон лево). Невалиден удар во другата насока (закривен лево надесно).
5) Комбинацијата на контролната глава може да се нарача посебно.
