Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

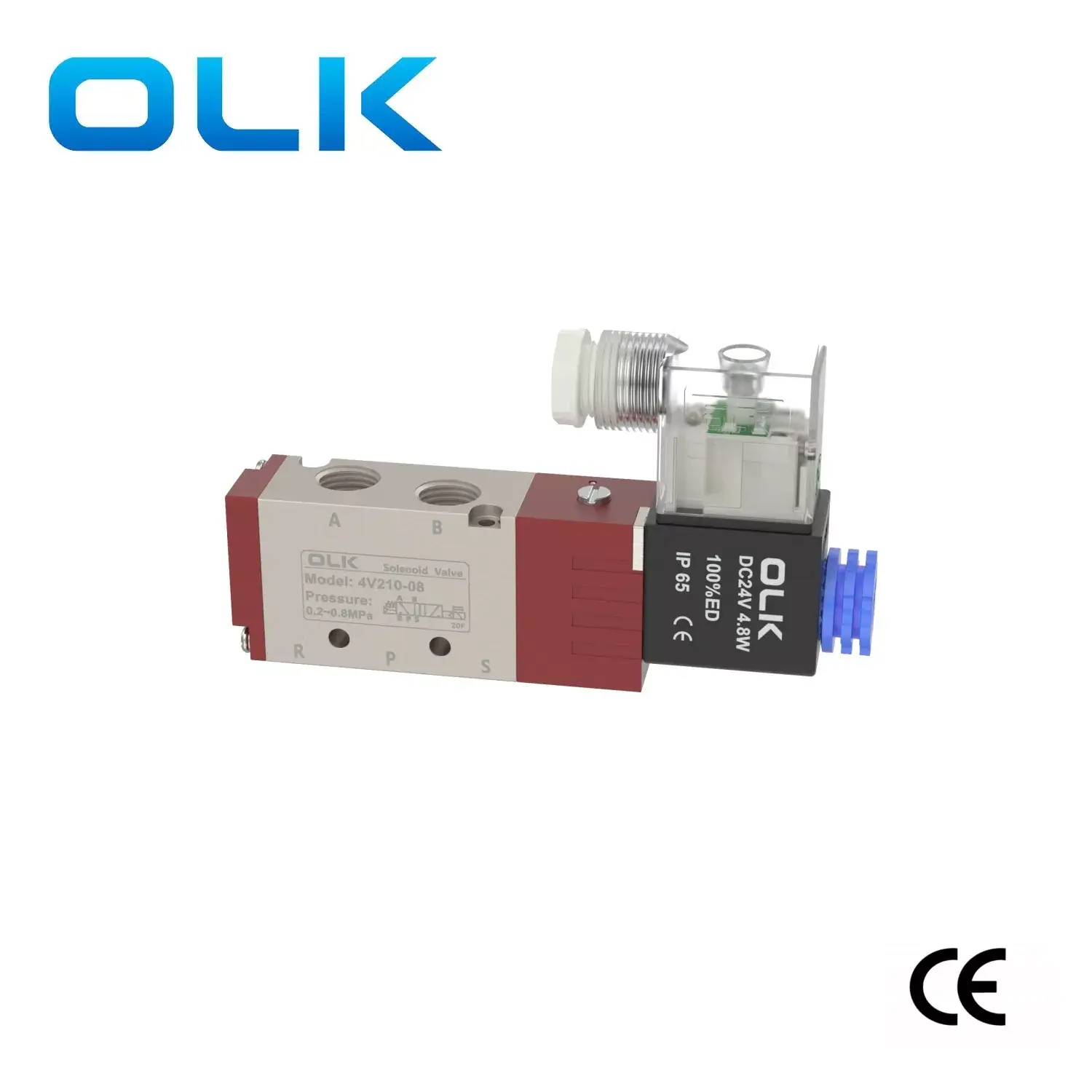

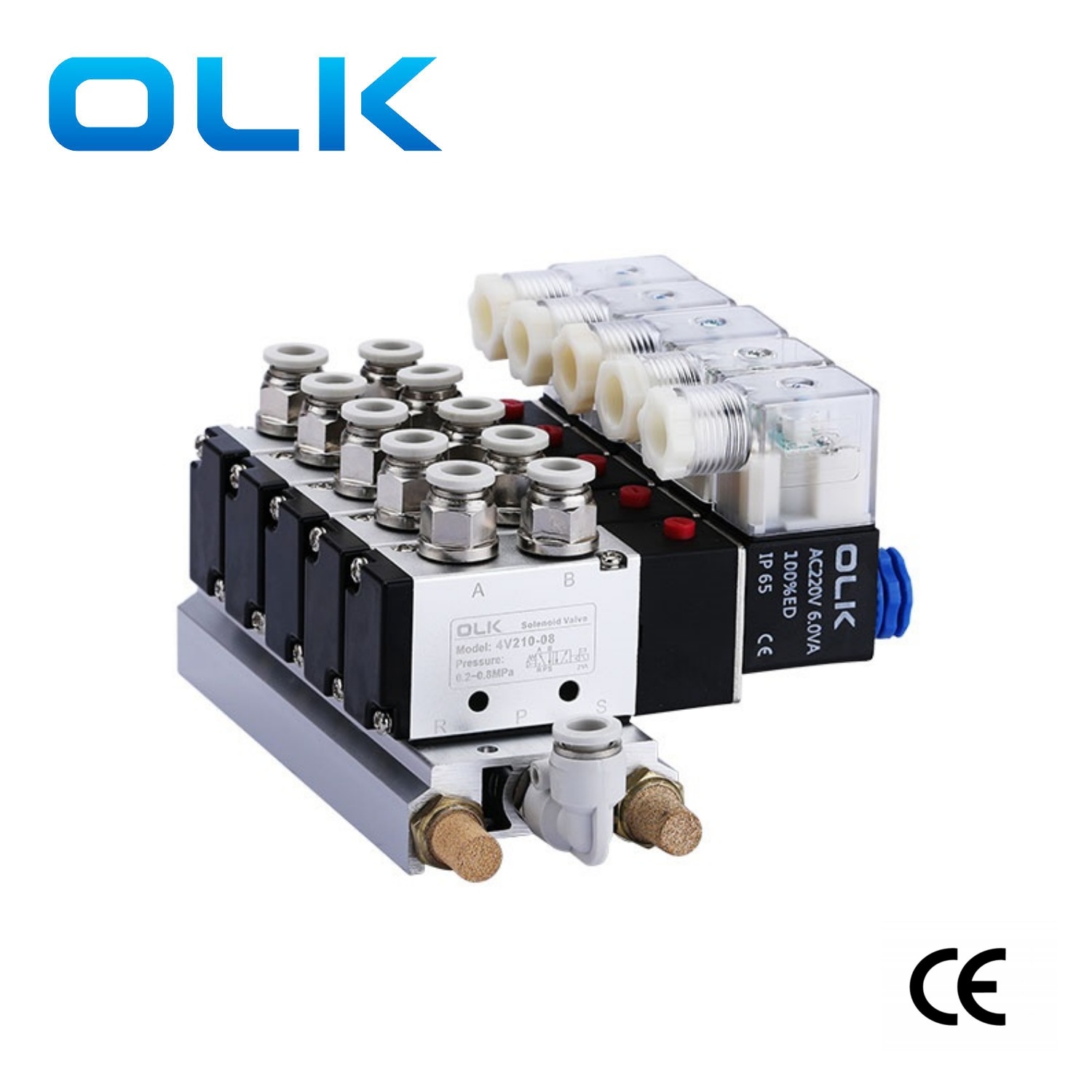

Internal Pilot OperatedЕлектромагнетниот вентил 5-насочен електромагнетниот вентил од серијата 4V е флуиден насочен вентил погоден за воздух како работен медиум.

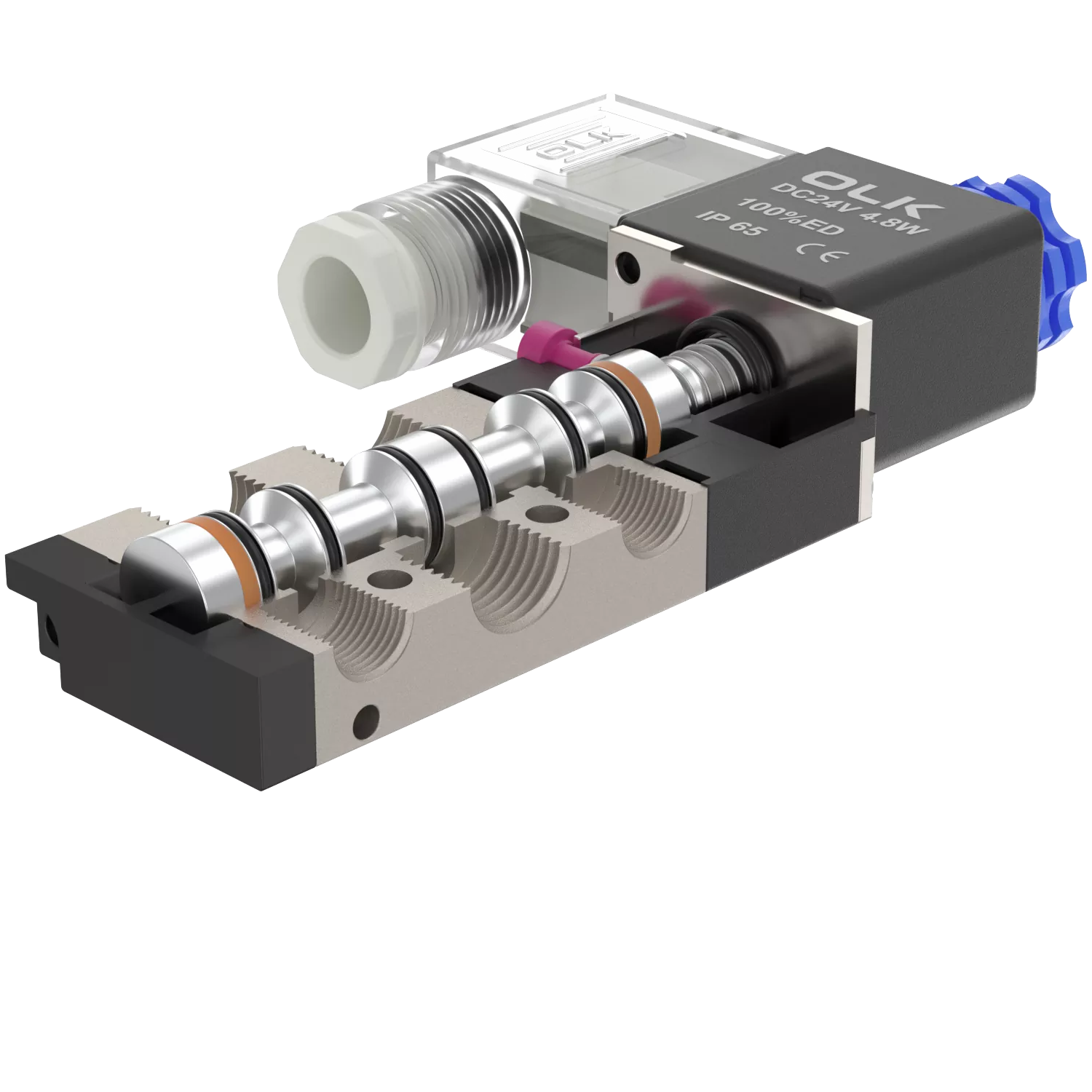

Телото на електромагнетниот вентил од серијата 5 насоки 4V е направено од алуминиумска легура и содржи висококвалитетни материјали како што се пилотски глави отпорни на прашина од класа А, компоненти за заптивање на Mitsubishi и масло за подмачкување кое не се смрзнува. Може да ја задржи својата функционалност во тешки работни средини. Овој вентил помина низ ригорозни тестови за усогласеност со EMC и LVD и доби CE сертификат, исполнувајќи ги највисоките стандарди за безбедност и квалитет.
Производот прифаќа приспособени бои за изглед, овозможувајќи им на корисниците брзо да го идентификуваат производот во сложени интегрирани системски околини.
Стандардните интерфејси за електромагнетните вентили од серијата 4V се M5, G1/8, G1/4, G3/8, G1/2, достапни во интегрирани комплети за лесна инсталација. Постојат повеќе опции за работни напони, во зависност од специфичното сценарио на примена, за да се избере соодветната напонска моќност.
Електромагнетните вентили од серијата 4V Ouleikai (OLK) се широко користени во различни индустриски сценарија како што се автоматизација на пакување, медицински машини, текстилна опрема, обезбедувајќи сигурни решенија за вашата производна линија.
СИМБОЛ:
| КОД | 2 | 10 | 08 | AC110V | EX-P |
| МОДЕЛ | КОД | ТИП ВЕНТИЛ | ГОЛЕМИНА НА ПРИСТАНАТА | НАПОН | Метод на ожичување |
| Електромагнетниот вентил 4V: 2 позиција 5 правец / 2 позиции 5 насочен електромагнетниот вентил | Серија 1:100 | 10:единствен електромагнетниот вентил 5/2 начин | М5: М5Х0.8 | A: AC22C | Празно: ВАШЕ |
|
|
Серија 2:200 | 20:двоен електромагнетниот вентил 5/2 начин | 06: G1/8 | B: DC24V | Јас: Линија |
|
|
Серија 3:300 | 30C: двоен електромагнет 5/3 насоки затворен центар | 08: G1/4 | C: AC110V |
|
|
|
4:400 сеир | 30E: двоен соленоид 5/3 правец на издувен центар | 10: G3/8 | Е: AC24V |
|
|
|
|
30P:двоен соленоид 5/3-насочен центар за притисок | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Карактеристики на производот:
1. Пилот режим: достапни надворешни и внатрешни опции;

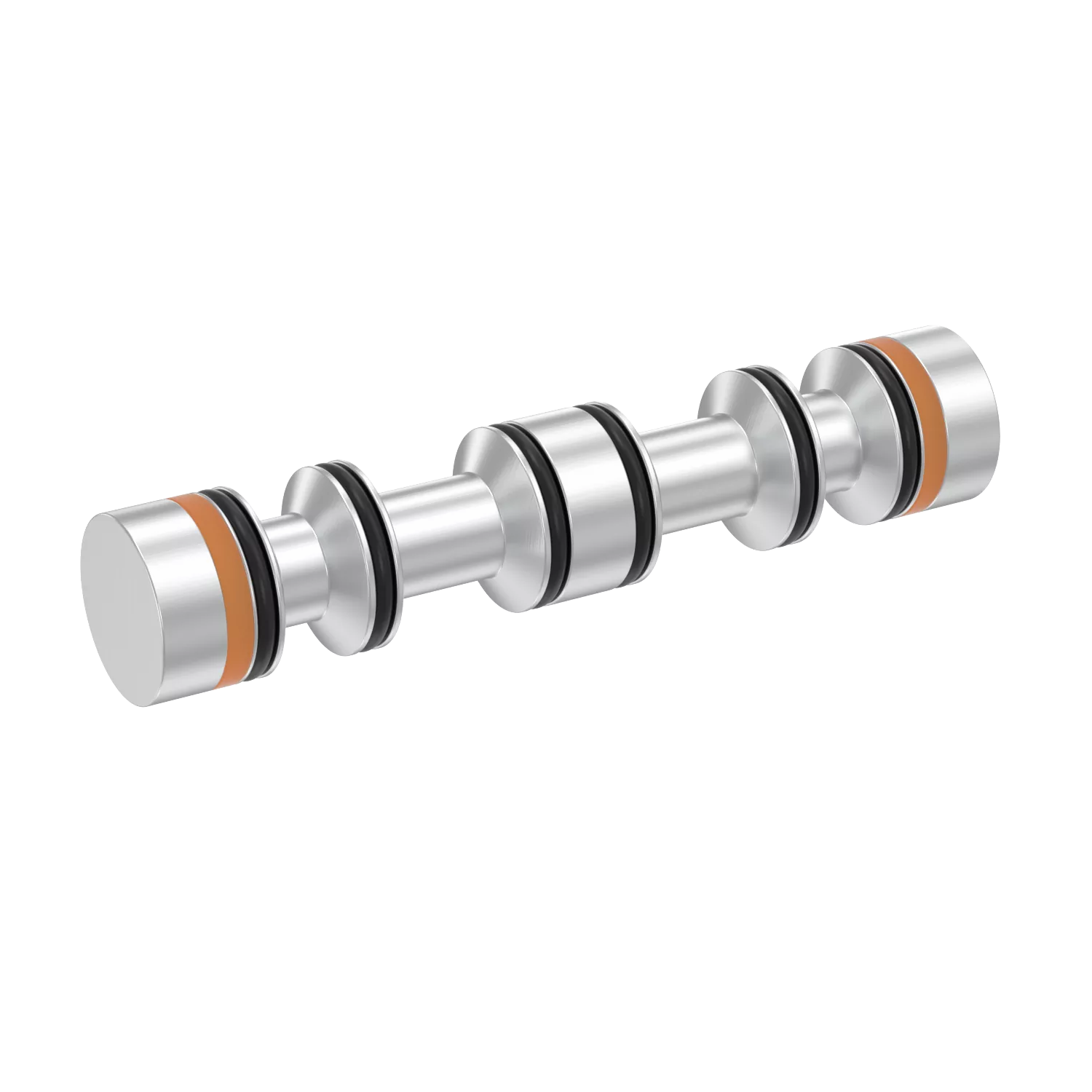

2.. Структура од типот на клипот, одлично запечатување, чувствителен одговор;
3. Електромагнетните вентили со три позиции нудат три централни функции за избор:
4. Електромагнетните вентили со две позиции со две глави имаат функција за меморија;
5. Внатрешни дупки обработени со специјални техники, низок отпор на триење, низок притисок при стартување, долг работен век;
6.нема потреба од подмачкување со масло;
7.Може да се интегрира со склопот на вентилот на основната плоча, заштедувајќи простор за инсталација;
8. Опремен со рачен уред за лесна инсталација и дебагирање;
9. Повеќе стандардни нивоа на напон достапни за избор.
|
работен медиум |
Воздух (филтриран преку филтер над 40 μm) |
|
Акција |
Тип на пилот |
|
подмачкување |
непотребни |
|
Опсег на работен притисок MPa(psi) |
0,15~0,8 (21~114) |
|
Гарантира отпорност на притисок |
1,5 MPa (215 psi) |
|
Работна температура °C |
-20-70 |
|
Материјал за тело |
легура на алуминиум |
|
Стандарден напон |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Користете опсег на напон |
AC:±15％DC:±10％ |
|
потрошувачка на енергија |
AC: 3VA DC: 3W |
|
ниво на заштита |
IP65 (DIN40050) |
|
одделение за отпорност на топлина |
Одделение Б |
|
Тип на поврзување |
Тип на штекер DIN, тип на штекер |
|
Време на возбудување |
5 пати во секунда |
|
модел |
Дијаметар на порта |
број на позиции |
највисока работна фреквенција |
Ефективна површина на пресек mm² (вредност на CV) |
|
4V110-M5 |
Внос=излез=М5 |
2 позиција 5 начин |
5 пати во секунда |
5,5 (0,31) |
|
4V120-M5 |
Внос=излез=М5 |
2 позиција 5 начин |
5 пати во секунда |
5,5 (0,31) |
|
4V130C-M5 |
Внос=излез=М5 |
Три позиции во пет правец |
3 пати/секунда |
5,0 (0,28) |
|
4V130E-M5 |
Внос=излез=М5 |
Три позиции во пет правец |
3 пати/секунда |
5,0 (0,28) |
|
4V130P-M5 |
Внос=излез=М5 |
Три позиции во пет правец |
3 пати/секунда |
5,0 (0,28) |
|
4V110-06 |
Внес=излез=G1/8 |
2 позиција 5 начин |
5 пати во секунда |
12,0 (0,67) |
|
4V120-06 |
Внес=излез=G1/8 |
2 позиција 5 начин |
5 пати во секунда |
12,0 (0,67) |
|
4V130C-06 |
Внес=излез=G1/8 |
Три позиции во пет правец |
3 пати/секунда |
9,0 (0,50) |
|
4V130E-06 |
Внес=излез=G1/8 |
Три позиции во пет правец |
3 пати/секунда |
9,0 (0,50) |
|
4V130P-06 |
Внес=излез=G1/8 |
Три позиции во пет правец |
3 пати/секунда |
9,0 (0,50) |
|
4v210-06 |
Внес=излез=G1/8 |
2 позиција 5 начин |
5 пати во секунда |
14,0 (0,78) |
|
4v220-06 |
Внес=излез=G1/8 |
2 позиција 5 начин |
5 пати во секунда |
14,0 (0,78) |
|
4v230C-06 |
Внес=излез=G1/8 |
Три позиции во пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4v230E-06 |
Внес=излез=G1/8 |
Три позиции во пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4v230P-06 |
Внес=излез=G1/8 |
Три позиции во пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4v210-08 |
Влез=Излез=G1/4 издув=G1/8 |
2 позиција 5 начин |
5 пати во секунда |
16,0 (0,89) |
|
4v220-08 |
Влез=Излез=G1/4 издув=G1/8 |
2 позиција 5 начин |
5 пати во секунда |
16,0 (0,89) |
|
4v230C-08 |
Влез=Излез=G1/4 издув=G1/8 |
Три позиции во пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4v230E-08 |
Влез=Излез=G1/4 издув=G1/8 |
Три позиции во пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4v230P-08 |
Влез=Излез=G1/4 издув=G1/8 |
Три позиции во пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4V310-08 |
Внес=излез=G1/4 |
2 позиција 5 начин |
4/сек |
25,0 (1,40) |
|
4V320-08 |
Внес=излез=G1/4 |
2 позиција 5 начин |
4/сек |
25,0 (1,40) |
|
4V330C-08 |
Влез=Излез=G3/8 издув=G1/4 |
Три позиции во пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4V330E-08 |
Влез=Излез=G3/8 издув=G1/4 |
Три позиции во пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4V330P-08 |
Влез=Излез=G3/8 издув=G1/4 |
Три позиции во пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4V310-10 |
Внес=излез=G1/4 |
2 позиција 5 начин |
4/сек |
30 (1,68) |
|
4V320-10 |
Внес=излез=G1/4 |
2 позиција 5 начин |
4/сек |
30 (1,68) |
|
4V330C-10 |
Влез=Излез=G3/8 издув=G1/4 |
Три позиции во пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4V330C-10 |
Влез=Излез=G3/8 издув=G1/4 |
Три позиции во пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4V330P-10 |
Влез=Излез=G3/8 издув=G1/4 |
Три позиции во пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4V410-15 |
Внес=излез=G1/2 |
2 позиција 5 начин |
3 пати/секунда |
50,0 (2,79) |
|
4V420-15 |
Внес=излез=G1/2 |
2 позиција 5 начин |
3 пати/секунда |
50,0 (2,79) |
|
4V430C-15 |
Внес=излез=G1/2 |
Три позиции во пет правец |
3 пати/секунда |
30 (1,68) |
|
4V430E-15 |
Внес=излез=G1/2 |
Три позиции во пет правец |
3 пати/секунда |
30 (1,68) |
|
4V430P-15 |
Внес=излез=G1/2 |
Три позиции во пет правец |
3 пати/секунда |
30 (1,68) |
Најчесто поставувани прашања:
1. Колку е брза фреквенцијата на електромагнетниот вентил од серијата 4V 5 Way?
Максимална фреквенција на дејство 5 пати/секунда.
2. Дали електромагнетниот вентил 5 Way од серијата 4V може да се напојува долго време?
ДА, нашиот серпентина е 100% ED.
3. Како да се подобри животниот век на електромагнетните вентили од 4V?
Препорачан сепаратор масло-вода за филтрирање на влага и нечистотии во воздухот

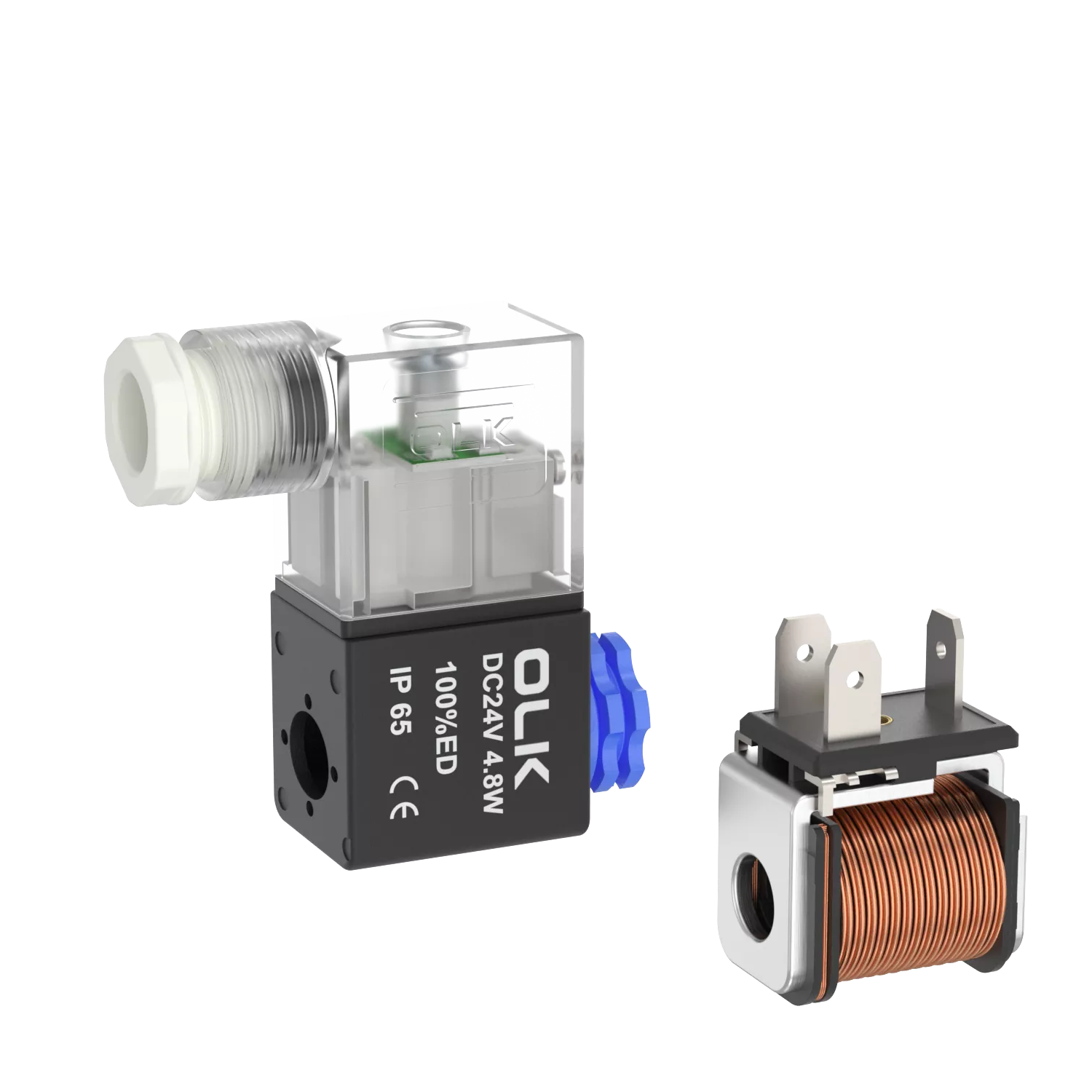

4. Дали електромагнетниот серпентина ќе го блокира цревото за воздух или спојницата?
Тоа нема да се случи бидејќи серпентина може да се прилагоди со одвртување на навртката за серпентина
5.Разликата помеѓу напонот AC и DC?
DC е директна струја, AC е наизменична струја. Општо земено, електричната енергија за домаќинството е AC220V

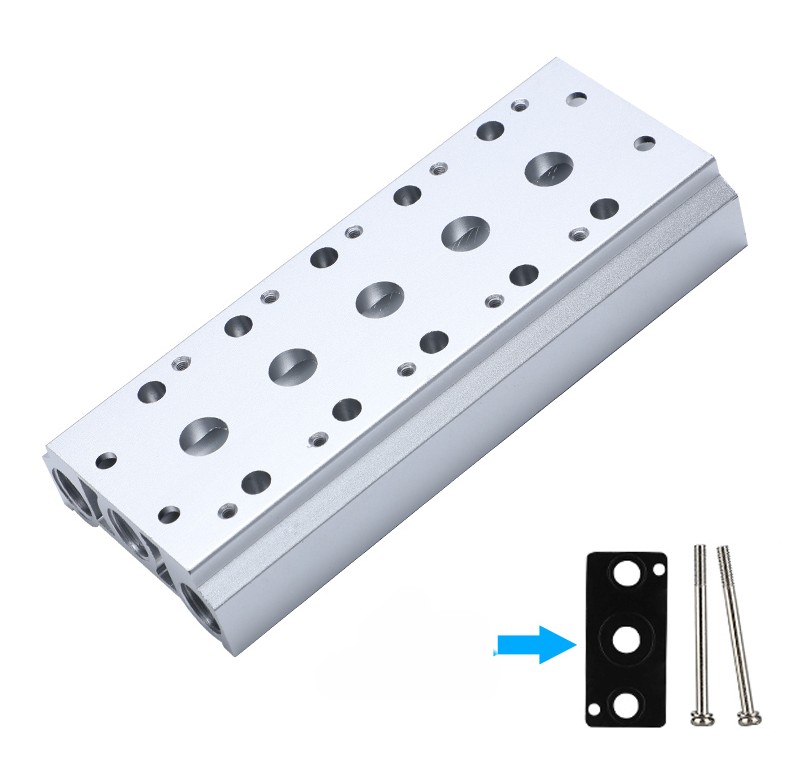

| Поврзани додатоци за електромагнетни вентили од серијата 4V200: фитинзи и колектори |
||||
 |
|
|
 |
|
|
|

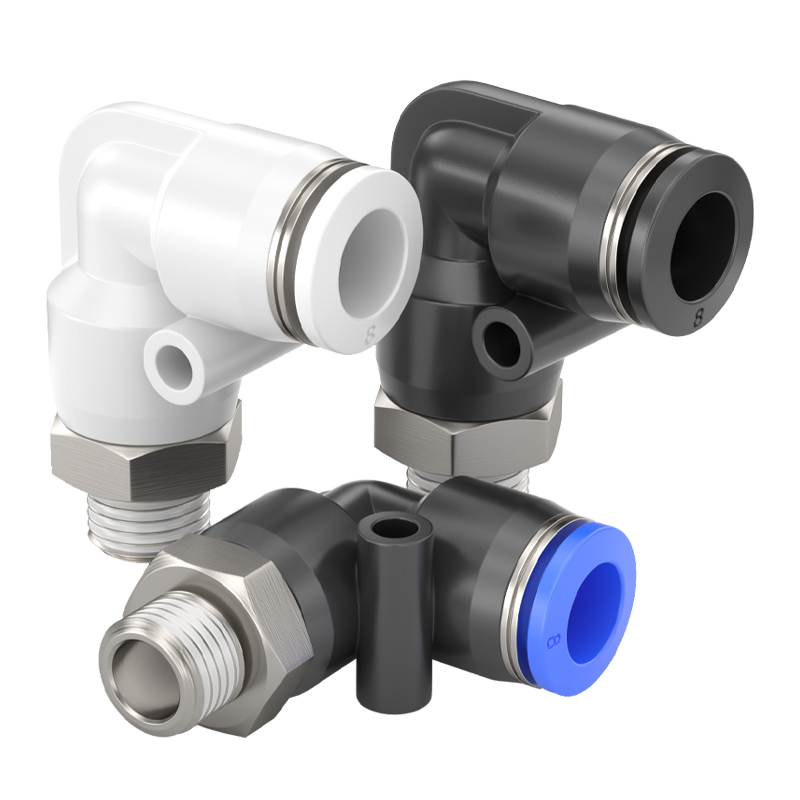

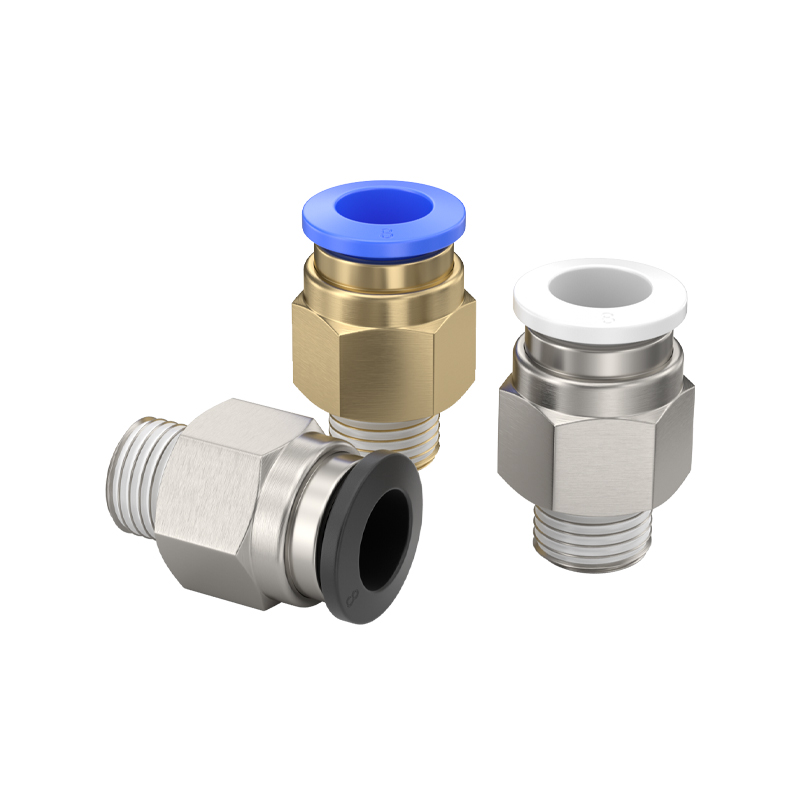

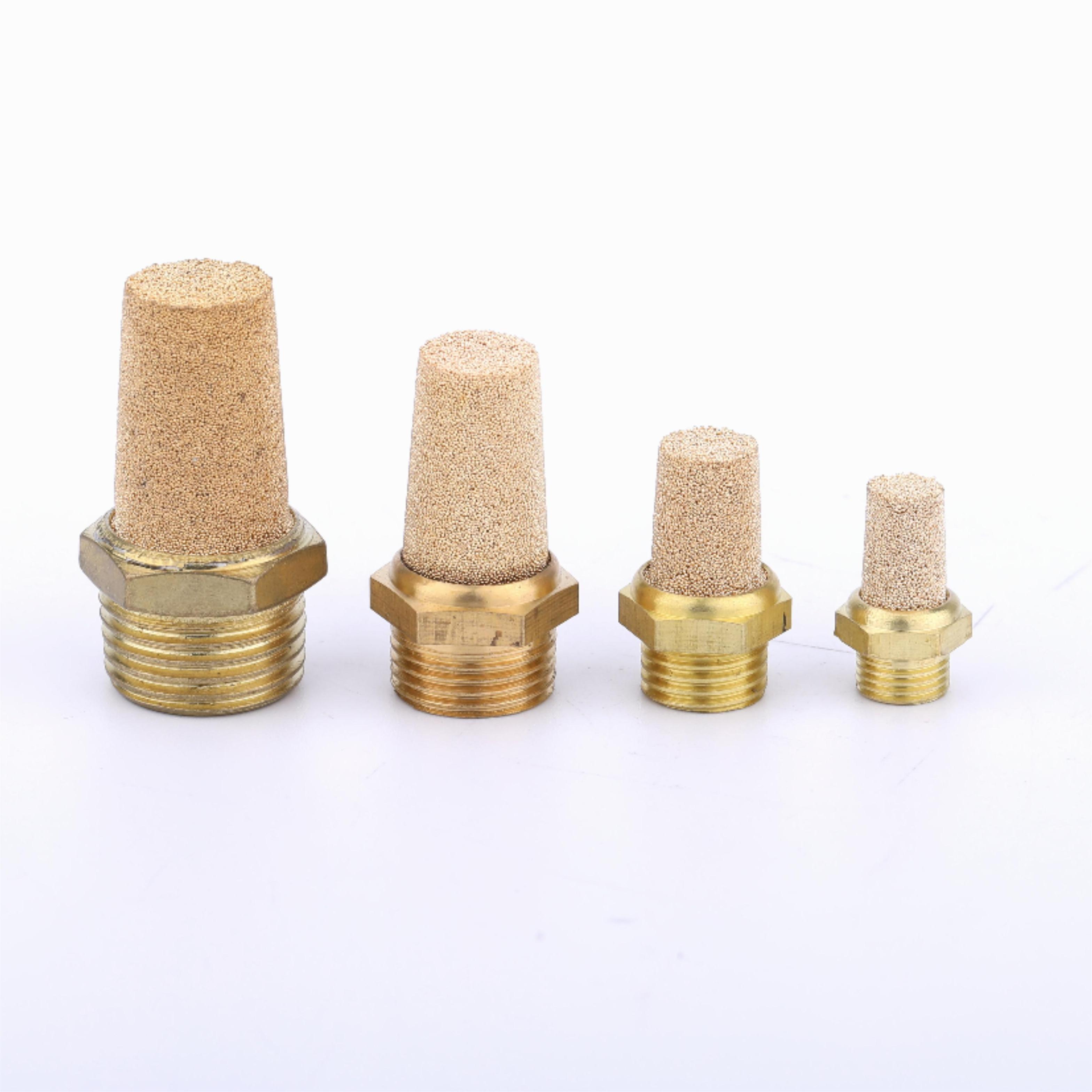

Фитинг за компјутер | PL фитинг | Колектор од серијата 4V200 | придушувач од типот кула |
