Стандардните пневматски цилиндри од серијата SI ISO15552 се достапни во три вида: стандардно двојно дејство, SID со двојна прачка со двојно дејство и SIJ со двојно дејство со двојно дејство со прилагодлив удар. Тие се во согласност со стандардот ISO 15552, што значи дека нивните димензии за инсталација се поголеми одSU пневматски цилиндрисо иста големина. Фиксните додатоци не се заменливи и се компатибилни само со ISO 15552 (порано ISO 6431) спецификации.
1.IS015552 (оригинал IS06431) стандарден пневматски цилиндар;
2. Заптивката на клипот е составена од 2 еднонасочна структура на заптивки во форма на Y, која има компензациона функција, долг работен век и низок притисок за стартување,
3. Алуминиумската цевка во облик на 米 без шипка за врзување има добра отпорност на корозија;
4. Прилагодувањето на тампонот на цилиндерот е мазно и стабилно:
5.Цилиндрите и додатоците за вградување со повеќе спецификации се опционални.

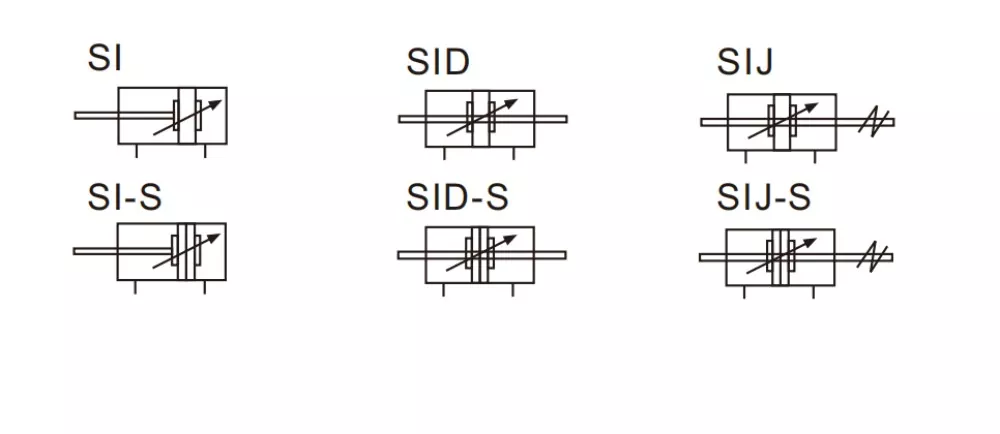

Стандарден симбол на пневматски цилиндри од серијата SI ISO15552:
|
Код за нарачка |
|
|||||||||
|
И |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
СИД |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
КАЖИ |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Модел |
Големина на дупката |
Sisse- ja väljalaskevoolu reguleerimisventiilide erinevus: |
|
мозочен удар |
|
Прилагодлив удар |
Магнет |
Тип на монтирање |
Материјал за запечатување |
Тип на нишка |
|
SI:тип со двојно дејство |
|
Празен: средно јаглероден челик |
|
|
|
10:10 мм |
Празно: без магнет |
|
Празно: TPU |
Празно: PT (55 °) |
|
SID: тип со двојна прачка |
|
A: SUS420J2 |
|
|
|
20:20 мм |
С: со магнет |
Х: Витон |
G:G (55°) |
|
|
SIJ:прилагодлив тип на удар |
|
Б: SUS304 |
|
|
|
30:30 мм |
|
Nadzirajte zrak, ki priteka z navojnega konca. Zrak, ki teče s konca fitingov in izteka iz navojnega konca, je brez omejitev. |
T:NPT(60°) |
|
|
Големина на отворот (мм) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Режим на глума |
Двојна глума |
|||||||||
|
Работен медиум |
Исчистен воздух |
|||||||||
|
Фиксна форма |
И |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
СИД |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
КАЖИ |
||||||||||
|
Работен притисок |
0,1-1,0 MPa (14-145 Psi) |
|||||||||
|
Доказ Притисок |
1,5 Mpa (215 Psi) |
|||||||||
|
Опсег на работна температура |
„-20-80℃ |
|||||||||
|
Користете опсег на брзина |
30-800 |
30-500 |
||||||||
|
Режим на баферирање |
Прилагодлив тампон |
|||||||||
|
Растојание на бафер (мм) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Големина на порта |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI vs SU пневматски цилиндри: клучни разлики и споредба на спецификациите
|
Модел: |
Тие се
|
И
|
|
Стандарден |
Цилиндар од серијата SU : JIS / AirTac |
Цилиндар од серијата SI: ISO1552 (ISO6431) |
|
Применети земји/региони |
Најчесто се користи во азиска опрема (особено Тајван и Јапонија системска опрема) |
Најчесто се користи во европска и американска опрема, производствени линии за автоматизација |
|
димензија на инсталација |
Компактен |
Поголеми |
|
Големина на дупката |
32-400 |
32-200 |
|
Поправени додатоци |
Додатоци се компатибилни соПневматски од серијата SC |
ISO6431 серија (DNC, SI, SAI, SE) Зголемете ги внатрешните врски за производите |
|
Внатрешни структурни разлики (не се гледаат однадвор) |
Димензии на крајниот капак (позиции на дупките за монтирање, големина на главата на цилиндерот, големина на опашката на цилиндерот) Должина на конецот на клипната прачка Структура на внатрешен жлеб на профилот на цилиндарот Разлики помеѓу европските и јапонските стандардни дупки за монтирање SU пневматски цилиндар и SI цилиндар за воздух Не може да се заменат и додатоци (CA /CB ножни држачи,ФА-прирабници,ТЦ-М, зглобни глави) не се компатибилни |
|
Каква марка можат да заменат цилиндрите SI?
SI цилиндрите можат да ги заменат цилиндрите од серијата SI на AIRTAC. Сепак, имајте предвид дека AIRTAC ја прекина серијата SI. Нивниот нов модел за замена е наречен пневматски цилиндар од серијата SAI, кој има иста функција и исти димензии на монтирање.
Кои се разликите помеѓу новата серија SAI и стандардниот воздушен цилиндар од старата серија SI?
Новите SAI цилиндри имаат надворешни жлебови за инсталирање на сензорот, што го прави монтирањето на сензорот брзо и практично.
Каков тип на цилиндар е SI?
SI е стандарден воздушен цилиндар.
