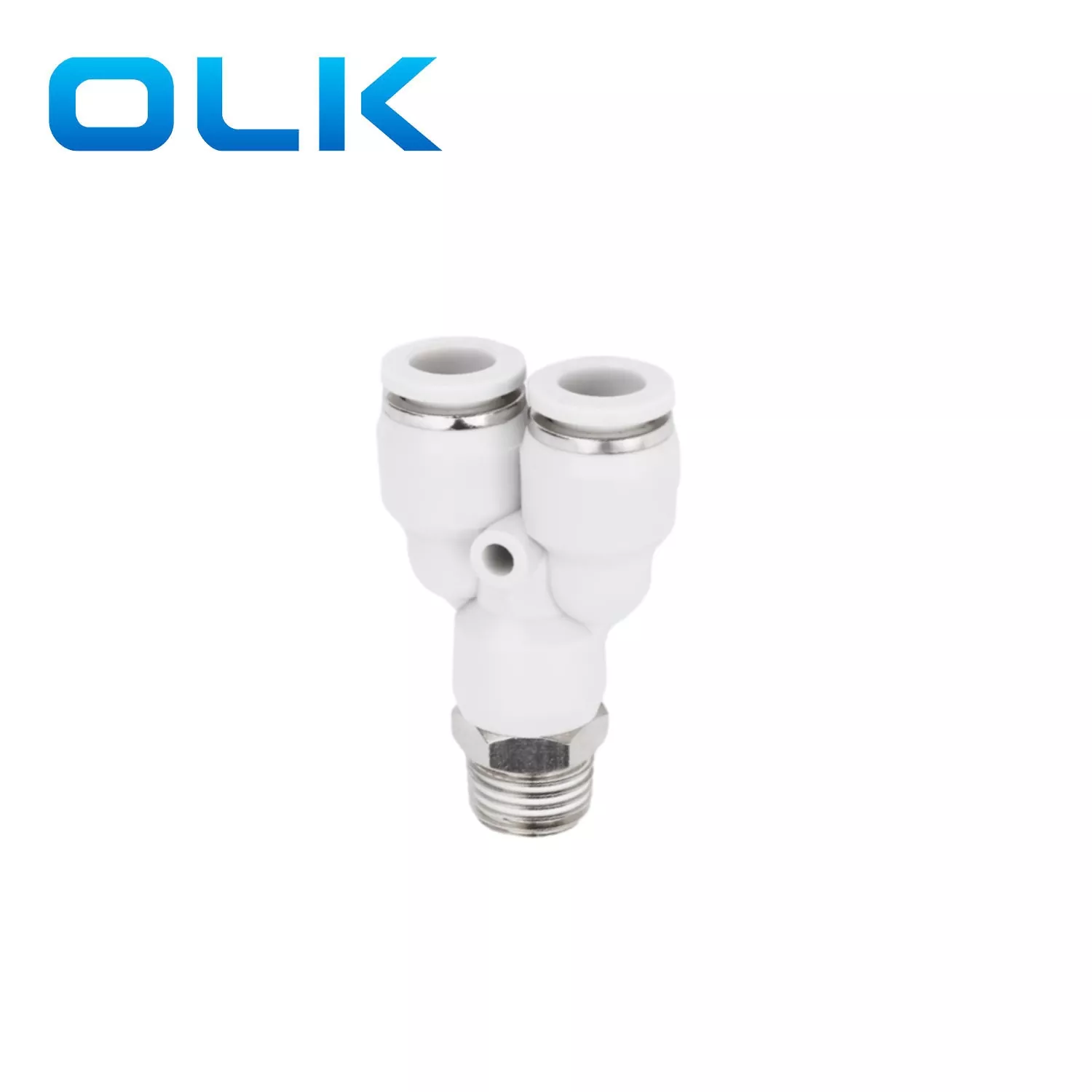

Поставувањето на цевката за притискање во типот PX Y е дизајн на притисок до конекција. Лесна инсталација. Целокупниот изглед е во форма на Y, со помазна насока на проток што е посоодветен за проток на воздух. А главниот пат на воздушниот пат е директно поврзан. Најчесто се користи за раздвојување на гас или помошни цевководи во пневматски системи.
PX направен од бакар и не е лесна корозија.
|
Код за нарачка |
|||
|
PX |
8 |
- |
01 |
|
Модел |
Големина на цевката (метрика) |
|
Тип на конец (нишка од 55 ° права цевка) |
|
PX серија фитинг |
4: 4мм |
|
01: Г1/8 |
|
|
6: 6мм |
|
02: Г1/4 |
|
|
8: 8мм |
|
03: G3/8 |
|
|
10: 10мм |
|
04: Г1/2 |
|
|
12: 12мм |
|
|
|
|
14: 14мм |
|
|
|
|
16: 16мм |
|
|
Px y тип на цевка за притискање
|
Течност |
Воздух/вода (условно)/вакуум |
|
Оперативен притисок |
0-1.0Mpa |
|
Вакуумски притисок |
-100kpa (10 тор) |
|
Работна температура |
-10-60 |
|
Материјал |
Најлон (ПА), полиуретан (ПУ) |
|

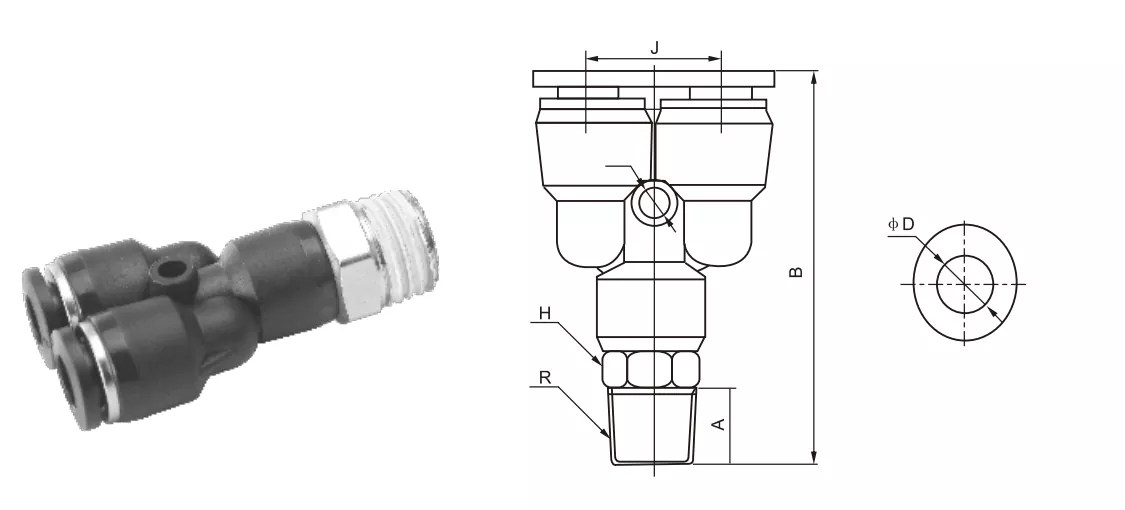

Инчи за вклопување во цевка |
Метрика за метрички цевки |
φd |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
М5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
М5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

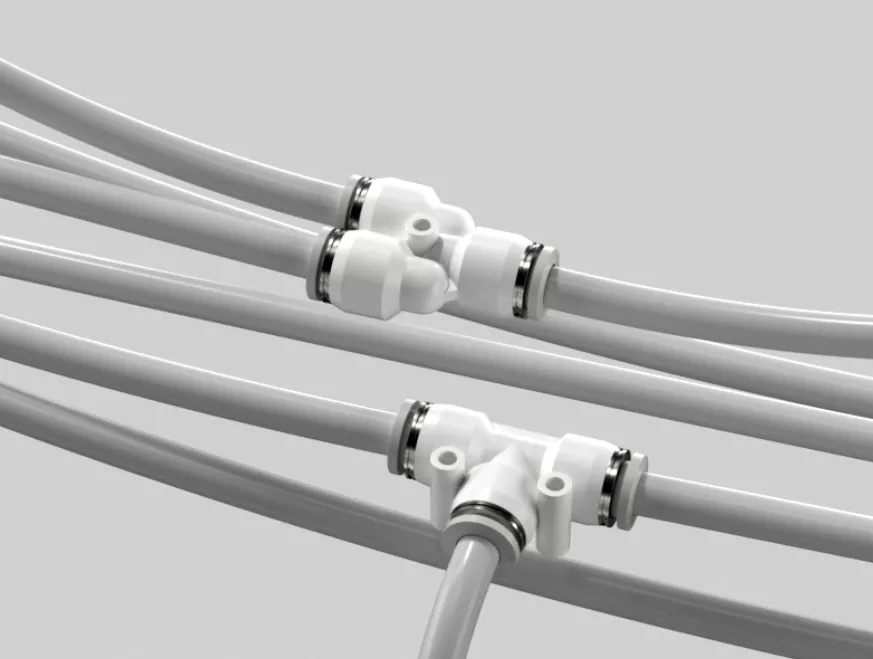

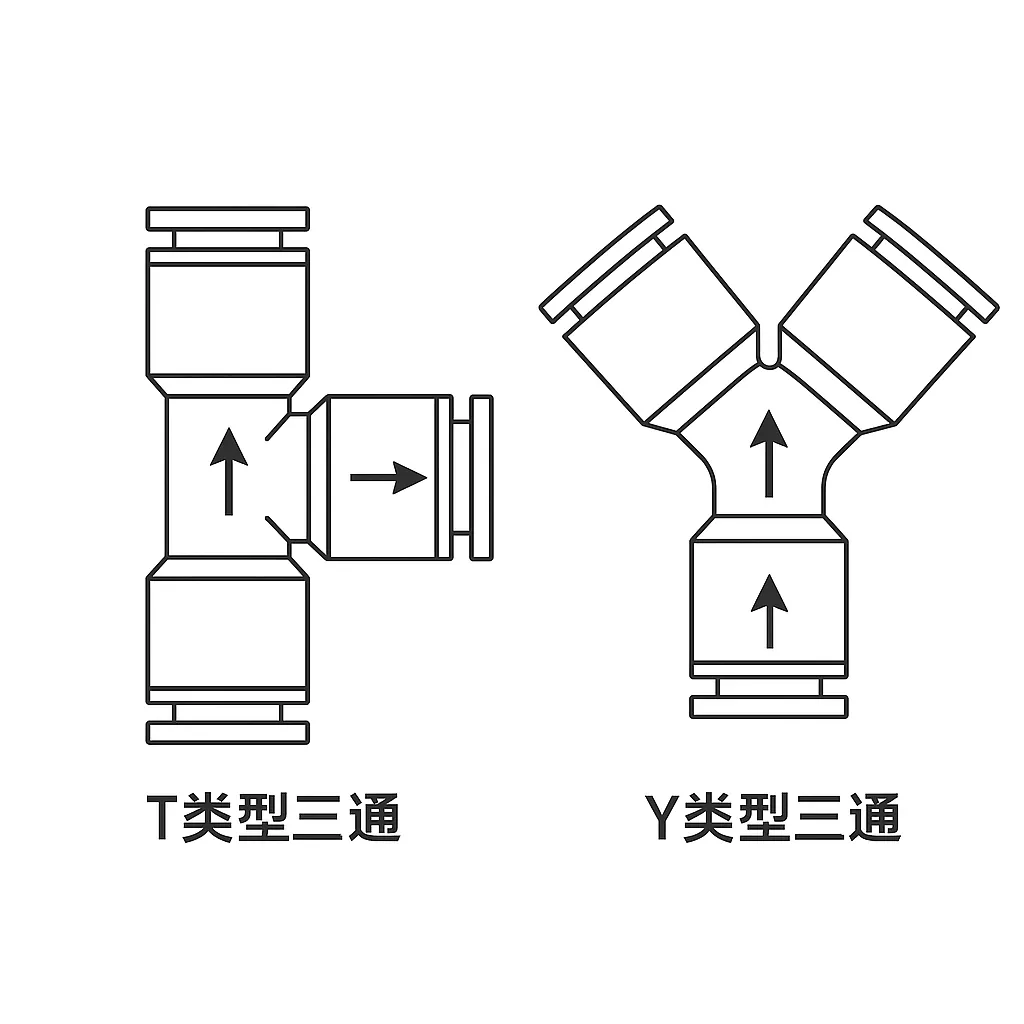

Сличностите и разликите помеѓу фитинг-цевката во форма на T и Y: |
|
|
Фитинг (ПБ, ПД) |
Пневматското вклопување како "Т" структура и пресекуваат под агол од 90 ° |
|
Y фитинг (px) |
3 -та што одговара како структурата „y“ и насоката на проток, посоодветен проток на фораир |
|
Во споредба со Т-форма на облик на Т-форма, y-форма конектор за конектор е помазен и има помал отпор |
|
Кои се карактеристиките на вклопувањето на воздухот од типот y во споредба со пневматското вклопување во типот Т тип?
Во споредба со пневматското фитинг во облик на Т, фитинг-приклучокот во форма на Y-облик на Y е помазен и има помал отпор
Кој е притисокот на оперативниот притисок на цевката PX Y Type?
PX Пневматски фитинг оперативен притисок е 0-1.0MPa.
