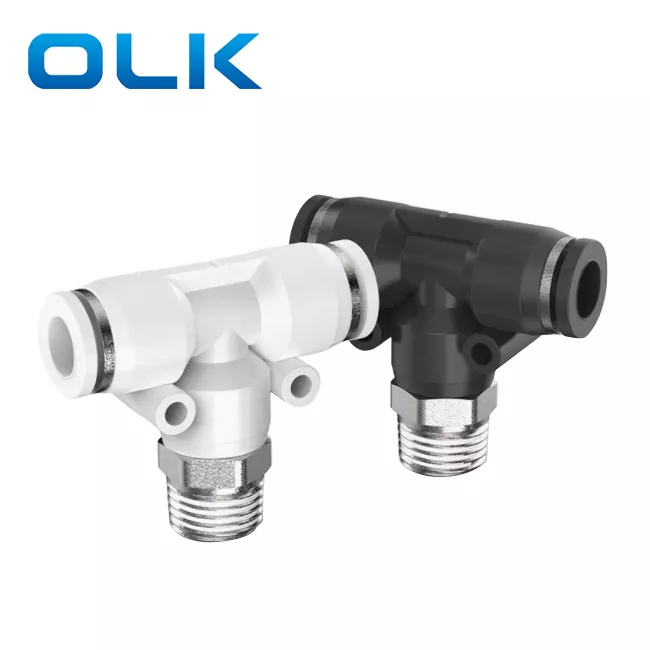

PB гранка со притискање во фитинг на цевки

Код за нарачка

ФБ

8

-

01

Модел

Големина на цевката (метрика)

Тип на конец (нишка од 55 ° права цевка)

ФБ серија што одговара

4: 4мм

01: Г1/8

6: 6мм

02: Г1/4

8: 8мм

03: G3/8

10: 10мм

04: Г1/2

12: 12мм

14: 14мм

16: 16мм

Течност

Воздух/вода (условно)/вакуум

Оперативен притисок

0-1.0Mpa

Вакуумски притисок

-100kpa (10 тор)

Работна температура

-10-60

Материјал

Најлон (ПА), полиуретан (ПУ)

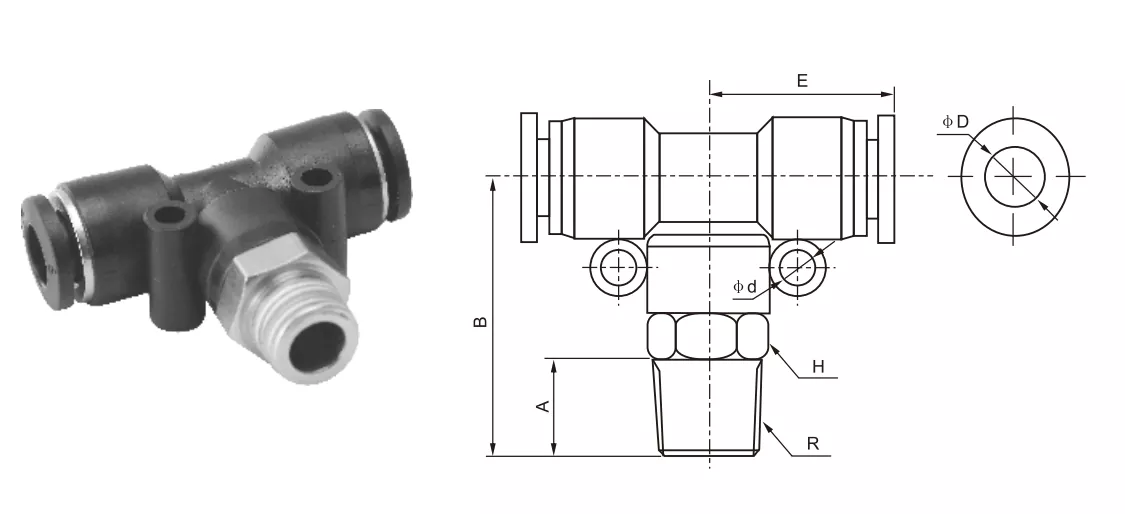

Инчи за вклопување во цевка

Подготвување на цевката Метри

φd

R

A

B

E

H2

φd

PB5/32-M5

PB4-M5

4

М5

4.5

25.4

18.6

10

/

PB5/32-01

PB4-01

4

R1/8

7

25.4

18.6

10

/

PB5/32-02

PB4-02

4

R1/4

9

27.8

18.6

14

/

PB1/4-M5

PB6-M5

6

М5

4.5

26.8

20.8

12

3.5

PB1/4-01

PB6-01

6

R1/8

6.5

37.6

20.8

12

3.5

PB1/4-02

PB6-02

6

R1/4

9

30

20.8

14

3.5

PB1/4-03

PB6-03

6

R3/8

10

30.6

20.8

17

3.5

PB1/4-04

PB6-04

6

R1/2

10

32.5

20.8

21

3.5

PB5/16-01

PB8-01

8

R1/8

8

31.5

22.9

14

4.5

PB5/16-02

PB8-02

8

R1/4

10

33

22.9

14

4.5

PB5/16-03

PB8-03

8

R3/8

10

33.6

22.9

17

4.5

PB5/16-04

PB8-04

8

R1/2

11

35

22.9

21

4.5

PB3/8-01

PB10-01

10

R1/8

8

37

27.8

17

4

PB3/8-02

PB10-02

10

R1/4

10

38

27.8

17

4

PB3/8-03

PB10-03

10

R3/8

10

38

27.8

17

4.5

PB3/8-04

PB10-04

10

R1/2

11

39

27.8

21

4.5

PB1/2-01

PB12-01

12

R1/8

8

37.5

29.5

19

5

PB1/2-02

PB12-02

12

R1/4

10

40

29.5

19

5

PB1/2-03

PB12-03

12

R3/8

10

40

29.5

19

5

PB1/2-04

PB12-04

12

R1/2

11

41

29.5

21

5

PB14-03

16

R3/8

11

46.3

34.5

24

4

PB14-04

16

R1/2

12

47.3

34.5

27

4

Име/тип

Опис на структурата на интерфејсот

Бегајте тета (ПД)

Главниот проток на воздух е исправен, а гранките се водат вертикално

Гранка за филијала (ПБ)

Две интерфејси се поврзани под прав агол, една на гранката на „Т“

Еднаква мета

Три порти со иста големина
