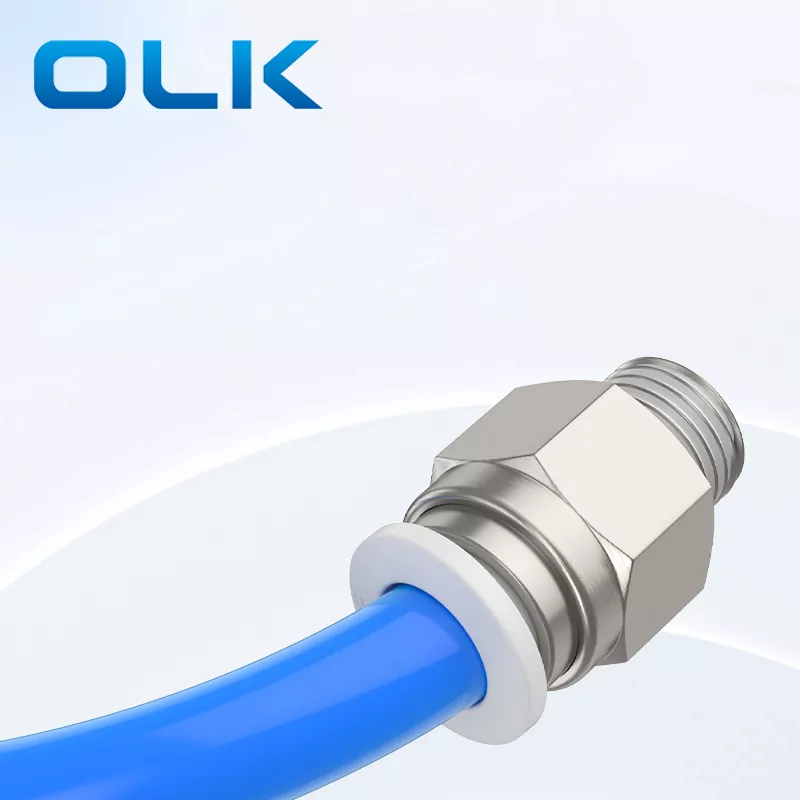

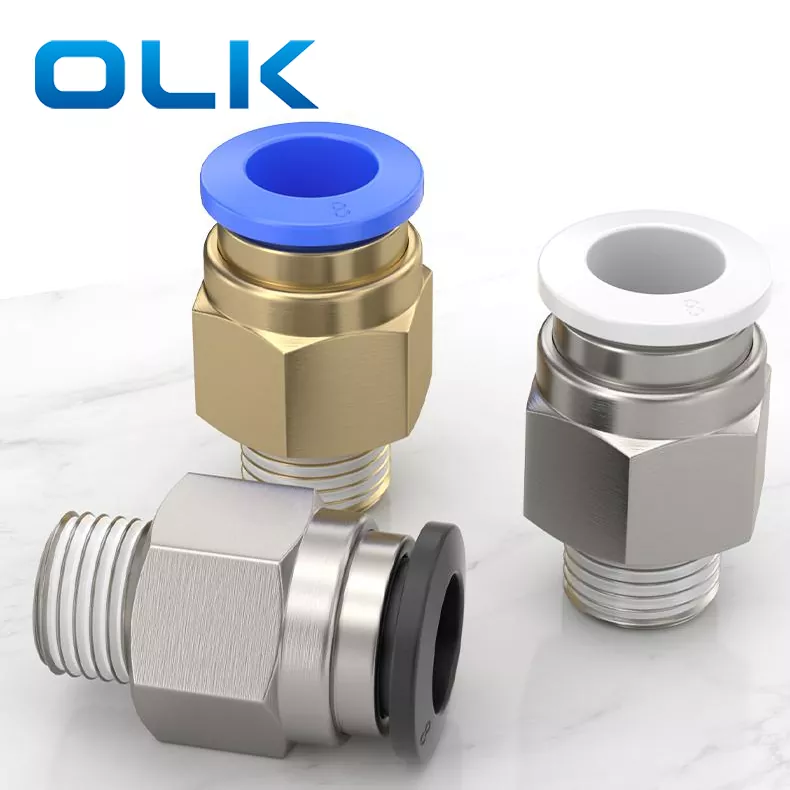

PC MALE THRE STRER PUSH во фитинг на цевки е пневматски конектор со директен тип дизајниран за брзо и безбедно поврзување на цевките со портите за опрема. Се одликува со компактна структура, силно запечатување и брза инсталација.
|
Код за нарачка |
|||
|
Компјутер |
8 |
- |
01 |
|
Модел |
Големина на цевката (метрика) |
|
Тип на конец (нишка од 55 ° права цевка) |
|
|
4: 4мм |
|
01: Г1/8 |
|
|
6: 6мм |
|
02: Г1/4 |
|
|
8: 8мм |
|
03: G3/8 |
|
|
10: 10мм |
|
04: Г1/2 |
|
|
12: 12мм |
|
|
|
|
14: 14мм |
|
|
|
|
16: 16мм |
|
|
|
Течност |
Воздух/вода (условно)/вакуум |
|
Оперативен притисок |
0-1.0Mpa |
|
Вакуумски притисок |
-100kpa (10 тор) |
|
Работна температура |
-10-60 |
|
Материјал |
Најлон (ПА), полиуретан (ПУ) |
|
Инчи за вклопување во цевка |
Метрика за метрички цевки |

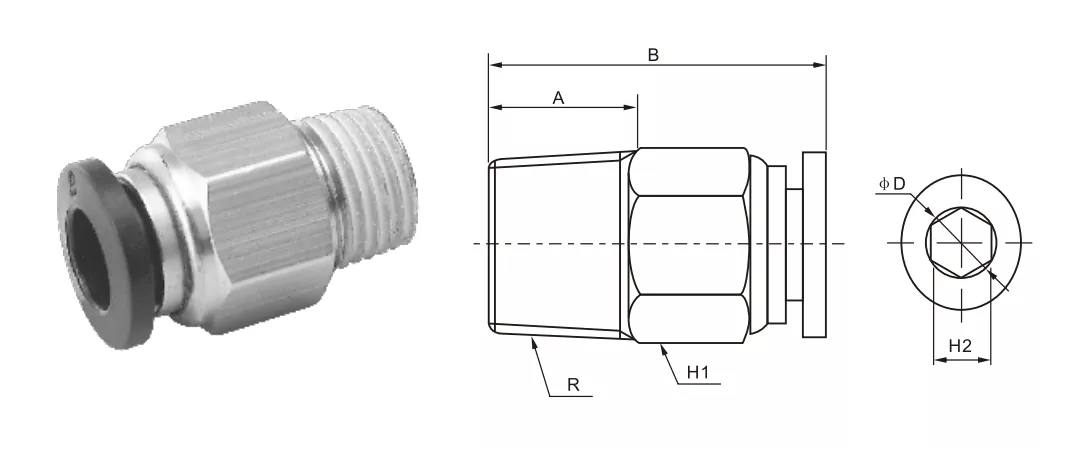

φd |
R |
A |
B |
Н1 |
H2 |
|
PC5/32-M5 |
PC4-M5 |
4 |
М5 |
4.5 |
21.8 |
10 |
2 |
|
PC5/32-01 |
PC4-01 |
4 |
R1/8 |
6.5 |
20.5 |
10 |
3 |
|
PC5/32-02 |
PC4-02 |
4 |
R1/4 |
9 |
19.5 |
14 |
3 |
|
PC1/4-M5 |
PC6-M5 |
6 |
М5 |
4.5 |
22.8 |
12 |
2 |
|
PC1/4-01 |
PC6-01 |
6 |
R1/8 |
6.5 |
22.2 |
12 |
4 |
|
PC1/4-02 |
PC6-02 |
6 |
R1/4 |
9 |
22.2 |
14 |
4 |
|
PC1/4-03 |
PC6-03 |
6 |
R3/8 |
10 |
21.5 |
17 |
4 |
|
PC1/4-04 |
PC6-04 |
6 |
R1/2 |
10 |
23 |
21 |
4 |
|
PC5/16-01 |
PC8-01 |
8 |
R1/8 |
8 |
26.8 |
14 |
4 |
|
PC5/16-02 |
PC8-02 |
8 |
R1/4 |
10 |
25.2 |
14 |
6 |
|
PC5/16-03 |
PC8-03 |
8 |
R3/8 |
10 |
22.2 |
17 |
6 |
|
PC5/16-04 |
PC8-04 |
8 |
R1/2 |
11 |
23.7 |
21 |
6 |
|
PC3/8-01 |
PC10-01 |
10 |
R1/8 |
8 |
30.7 |
17 |
4 |
|
PC3/8-02 |
PC10-02 |
10 |
R1/4 |
10 |
31 |
17 |
6 |
|
PC3/8-03 |
PC10-03 |
10 |
R3/8 |
10 |
29.5 |
17 |
8 |
|
PC3/8-04 |
PC10-04 |
10 |
R1/2 |
11 |
25.2 |
21 |
8 |
|
PC1/2-01 |
PC12-01 |
12 |
R1/8 |
8 |
31.7 |
19 |
4 |
|
PC1/2-02 |
PC12-02 |
12 |
R1/4 |
10 |
33.2 |
19 |
6 |
|
PC1/2-03 |
PC12-03 |
12 |
R3/8 |
10 |
30 |
19 |
8 |
|
PC1/2-04 |
PC12-04 |
12 |
R1/2 |
11 |
30 |
21 |
8 |
|
|
PC14-03 |
14 |
R3/8 |
11 |
38 |
24 |
6 |
|
|
PC14-04 |
14 |
R1/2 |
12 |
39 |
24 |
8 |
|
|
PC16-03 |
16 |
R3/8 |
13 |
39 |
24 |
10 |
|
|
PC16-04 |
16 |
R1/2 |
15 |
39 |
27 |
12 |
Од кој материјал е направен конекторот за компјутер?
бакар
Кои се имињата на деловите за прицврстување на цевката за поврзување?

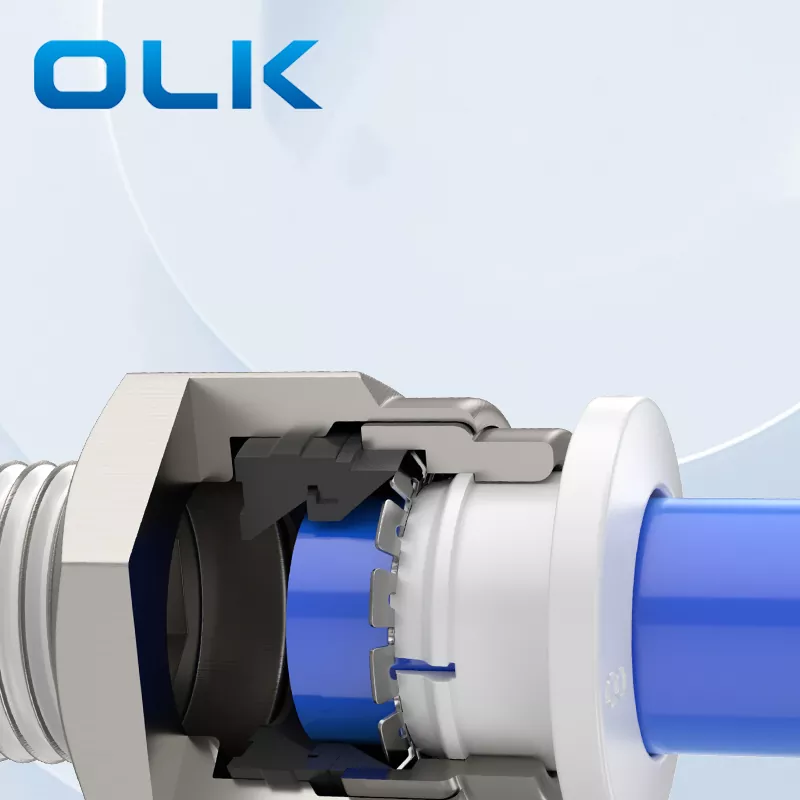

Внатрешна структура за фитинг на цевки за брзо поврзување: Ослободете, сет на картички за легура на цинк, заклучен клип, заклучен ракав, прстен за запечатување на затвор, пластика со голема јачина
Каков вид на нишка за компјутер е?
Тоа е метричка нишка, М претставува.
