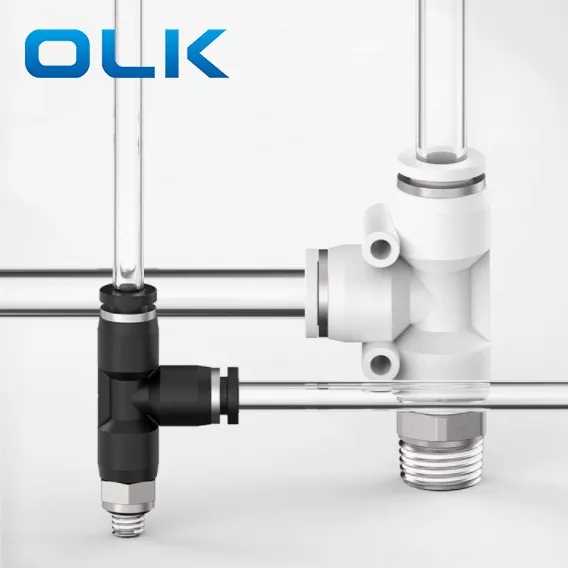

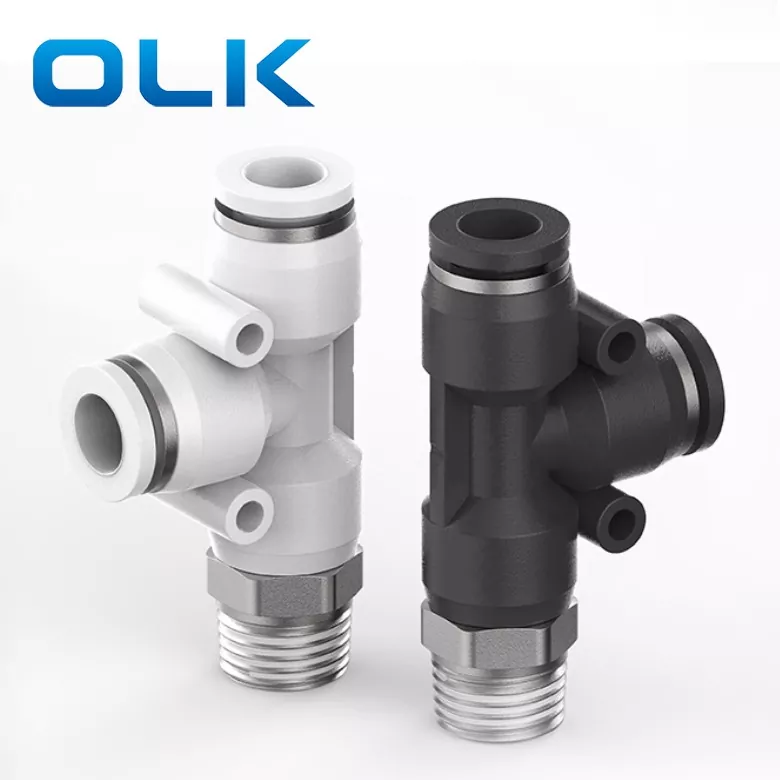

PD Run Tee Push In Tube Fitting

Model:PD8-02

Добредојдовте на големо или приспособено PD Run Tee Push In Tube Fitting од нашата фабрика во секое време. Ќе ви обезбедиме фабрички попустни цени за нашите производи. OLK е производители и добавувачи на PD Run Tee Push In Tube Fitting во Кина.

Brand:
OLK
Type:
Male BSPT Thread (R Thread） Tee Type
Color:
Black,White,Blue

Испрати барање

Опис на производот

PD Run Tee Push In Tube Fitting е тринасочно притиснување од типот Y, дизајнирано да дели еден извор на воздух на два излеза. Идеален е за системи кои бараат пневматско поврзување еден во два излези.

PD фитинг Главни карактеристики: Дизајн во форма на Y за ефикасна дистрибуција на воздухот; Притисни за поврзување на краевите за лесна инсталација; Флексибилно рутирање за повеќенасочни цевки

Код за нарачка
ПД	8	--	01
Модел	Големина на цевката (метричка)		Тип на конец (праветен конец од 55° цевка)
Фитинг на PD серијата	4:4 мм		01: G1/8
	6:6 мм		02: G1/4
	8:8 мм		03: G3/8
	10:10 мм		04: G1/2
	12:12 мм
	14:14 мм
	16:16 мм

PD Run Tee Push In Tube Fitting Општи основни параметри

Течност	Воздух/вода (условно)/вакуум
Работен притисок	0-1,0 MPa
Вакуумски притисок	-100 Kpa (10 Torr)
Работна температура	-10-60℃
Материјал	НИЛОН (PA), полиуретан (PU)

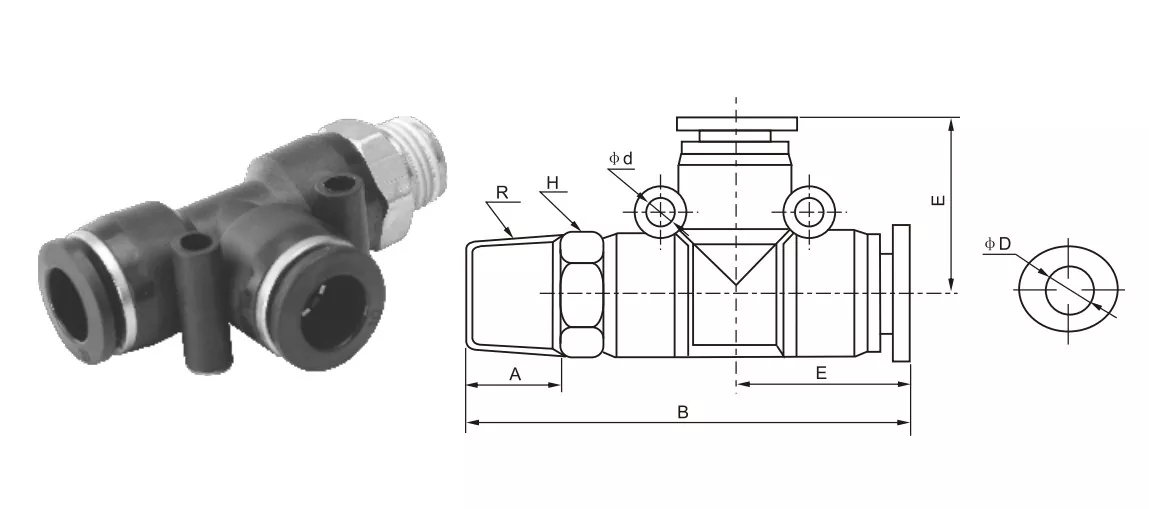

PD Run Tee Push In Tube Fitting Outline параметри на димензиите

Монтирање на инчни цевки	Метричко монтирање на цевки	φD	R	A	B	E	H	φd
PD5/32-M5	PD4-M5	4	М5	4.5	44	18.4	10	/
ПД5/32-01	ПД4-01	4	R1/8	7	44	18.4	10	/
ПД5/32-02	ПД4-02	4	R1/4	9	47.5	18.4	14	/
PD1/4-M5	PD6-M5	6	М5	4.5	47	20.8	12	3.5
ПД1/4-01	PD6-01	6	R1/8	7	48.5	20.8	12	3.5
ПД1/4-02	ПД6-02	6	R1/4	9	51	20.8	14	3.5
ПД1/4-03	ПД6-03	6	R3/8	10	51.5	20.8	17	3.5
ПД1/4-04	ПД6-04	6	R1/2	11	54	20.8	21	3.5
ПД5/16-01	PD8-01	8	R1/8	8	54	22.8	14	4.5
ПД5/16-02	PD8-02	8	R1/4	10	55.5	22.8	14	4.5
ПД5/16-03	ПД8-03	8	R3/8	10	57	22.8	17	4.5
ПД5/16-04	ПД8-04	8	R1/2	11	58	22.8	21	4.5
ПД3/8-01	ПД10-01	10	R1/8	8	64.2	38.3	17	4.5
ПД3/8-02	ПД10-02	10	R1/4	10	67	38.3	17	4.5
ПД3/8-03	ПД10-03	10	R3/8	10	66	28.3	17	4.5
ПД3/8-04	ПД10-04	10	R1/2	11	67	28.3	21	4.5
ПД1/2-01	ПД12-01	12	R1/8	8	67	29.6	19	5
ПД1/2-02	ПД12-02	12	R1/4	10	68.8	29.6	19	5
ПД1/2-03	ПД12-03	12	R3/8	10	68.8	29.6	19	5
ПД1/2-04	ПД12-04	12	R1/2	11	70	29.6	21	5
	ПД14-03	16	R3/8	12		35	24	4
	ПД14-04	16	R1/2	15	85	35	24	4

Кај пневматските зглобови, се разликуваат обични структури на маици (Т-форма).

Име/тип	Опис на структурата на интерфејсот
Run Tee (PD)	Главниот проток на воздух е исправен, а гранките се изведени вертикално
Маица за филијала (PB)	Два интерфејси се поврзани под прав агол, еден на гранката на „Т“
Еднаков Tee	Три порти со иста големина

Најчесто поставувани прашања:

Што значи „RUN TEE“ во фитинг на конектор?

Tee „значи конектор во форма на Т (маи) со три интерфејси;

'Run' се однесува на главниот канал (насоката на главниот проток на воздух е права линија);

Значи, 'Run Tee' значи дека главниот канал е право низ, а гранка е вертикално изведена во средината.
