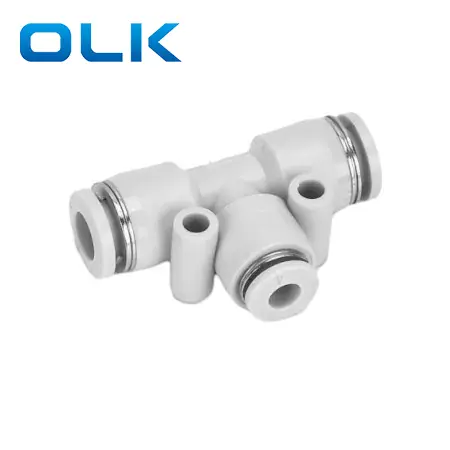

PE Union Tee Push во фитинг на цевки

Pe

8

Модел

Големина на цевката (метрика)

PE серија што одговара

4: 4мм

6: 6мм

8: 8мм

10: 10мм

12: 12мм

14: 14мм

16: 16мм

Течност

Воздух/вода (условно)/вакуум

Оперативен притисок

0-1.0Mpa

Вакуумски притисок

-100kpa (10 тор)

Работна температура

-10-60

Материјал

Најлон (ПА), полиуретан (ПУ)

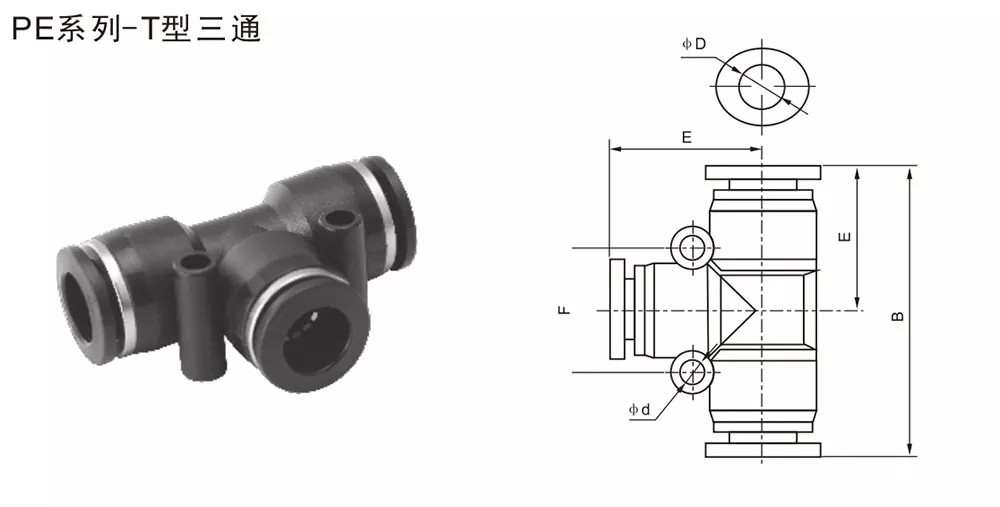

Инчи за вклопување во цевка

Метриктуб фитинг

φd

B

E

F

φd

PE5/32

PE-4

4

36.6

18.3

/

/

PE1 / 4

PE-6

6

41

20.5

16

3.5

PE5/16

ЈП-8

8

46

23

20

4.5

PE3/8

PE-10

10

56.6

28.3

24

4.5

PE1 / 2

ЈП-12

12

58.6

29.3

27.7

5

ЈП-14

14

60.8

30.4

25.8

4

ЈП-16

16

69

34.5

33

4

Вообичаена референца за конверзија на големината на империјалната нишка

Империјална големина

Приближно. Метрика (мм)

Формула за конверзија

1/8

3,2мм

1 ÷ 8 × 25,4 = 3.175

5/32

3,97мм

5 ÷ 32 × 25,4 = 3,97

1/4

6,35мм

1 ÷ 4 × 25,4 = 6,35

5/16

7,94мм

5 ÷ 16 × 25,4 = 7,94

3/8

9,53мм

3 ÷ 8 × 25,4 = 9,53

1/2

12,7мм

1 ÷ 2 × 25,4 = 12,7
