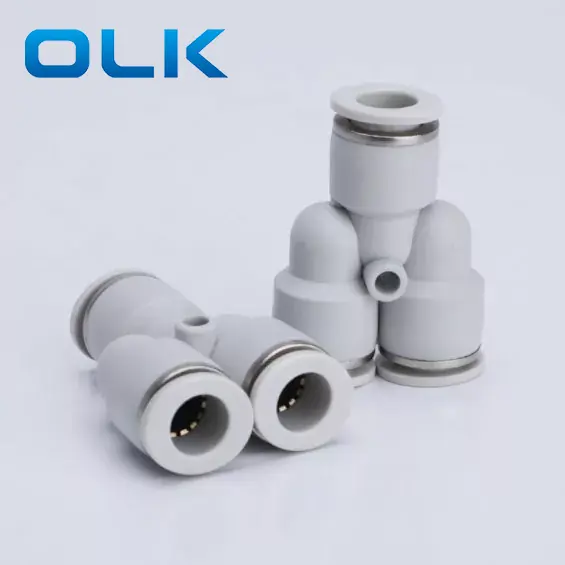

Py унија y притискање во фитинг на цевки

Пи

8

Модел

Големина на цевката (метрика)

PY серии што одговараат

4: 4мм

6: 6мм

8: 8мм

10: 10мм

12: 12мм

14: 14мм

16: 16мм

Течност

Воздух/вода (условно)/вакуум

Оперативен притисок

0-1.0Mpa

Вакуумски притисок

-100kpa (10 тор)

Работна температура

-10-60

Материјал

Најлон (ПА), полиуретан (ПУ)

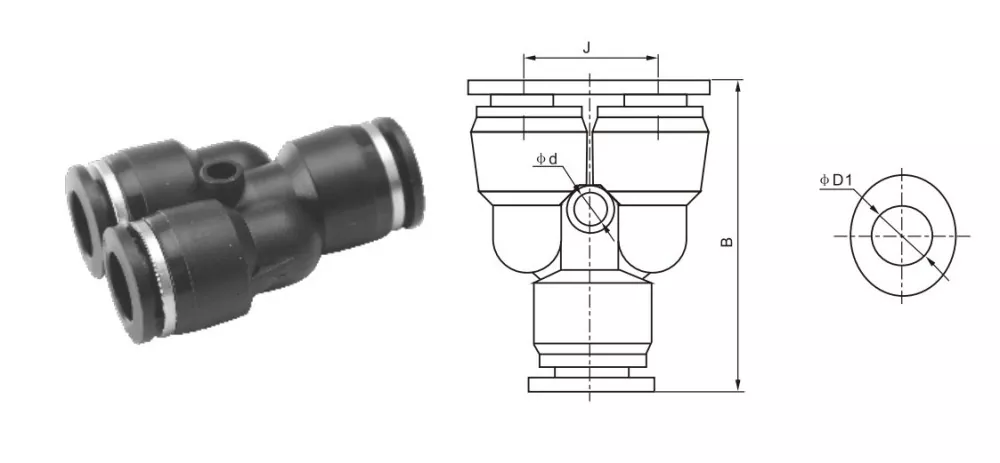

Инчи за вклопување во цевка

Метриктуб фитинг

φd

B

J

φd

PY5/32

ПЈ-4

4

38

11.6

2.5

PY1/4

ПЈ-6

6

39

13.3

3.5

PY5/16

ПЈ-8

8

42.5

15.5

4.5

Py3/8

PY-10

10

48

38.5

4.5

PY1/2

PY-12

12

54

21.5

4

Вообичаена референца за конверзија на големината на империјалната нишка

Империјална големина

Приближно. Метрика (мм)

Формула за конверзија

1/8

3,2мм

1 ÷ 8 × 25,4 = 3.175

5/32

3,97мм

5 ÷ 32 × 25,4 = 3,97

1/4

6,35мм

1 ÷ 4 × 25,4 = 6,35

5/16

7,94мм

5 ÷ 16 × 25,4 = 7,94

3/8

9,53мм

3 ÷ 8 × 25,4 = 9,53

1/2

12,7мм

1 ÷ 2 × 25,4 = 12,7
