K23 K34 рачен ротирачки вентил 4 правец Општи параметри
СИМБОЛ:
| Код за нарачка: | |||||
| K | 34 | R6 | - | 8 | L |
| Модел: | Код | Функција: |
|
Големина на порта: | Инсталација: |
| Рачен ротирачки вентил од K серијата K |
24:2 позиција 4 начин | R6: Рачна контрола |
|
8: G1/4 | Празно: Една дупка од едната страна |
|
|
34:3 позиција 4 начин |
|
|
|
L: Двојна дупка на спротивните страни |
|
|
|
|
|
|

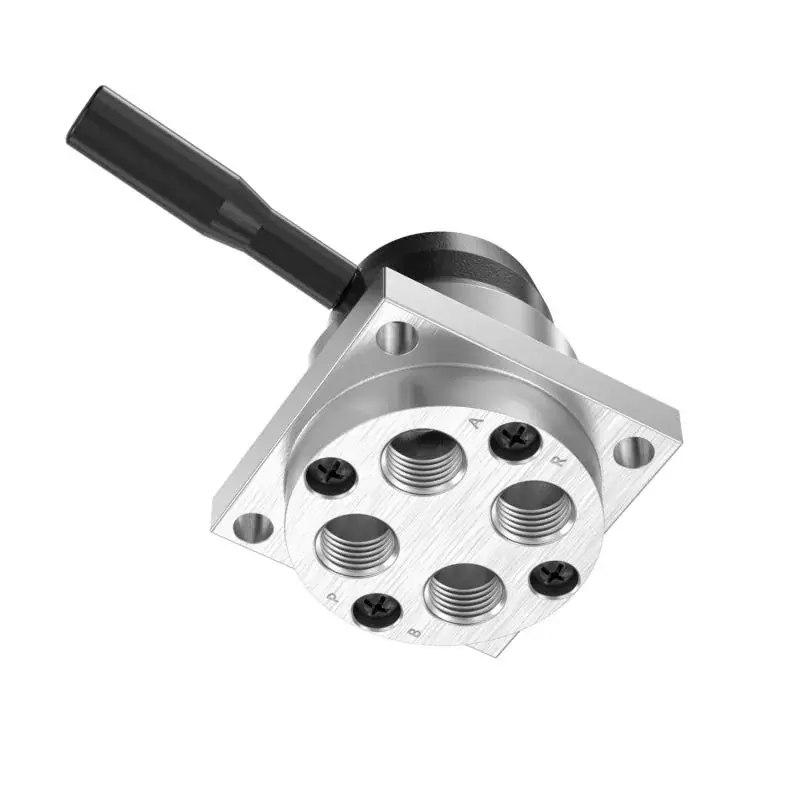

О: Три дупки на дното |
|
|
|
|
|
|
Д: Четири дупки на дното |
|
Модел |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K34R8-L8D |
K34R8-L8S |
|
Работен медиум |
Воздух (Филтрирајте низ филтер екран од над 40 μm) |
|||||
|
Висина на кревање |
РАЧНА контрола |
|||||
|
Големина на порта |
Влез=Излез=PT1/4 |
|||||
|
Опсег на притисок |
0,15-0,8MPa (21-114psi) |
|||||
|
Позиција |
2/4 пристаниште |
3/4 пристаниште |
2/4 пристаниште |
3/4 пристаниште |
2/4 пристаниште |
3/4 пристаниште |
|
Вокинг притисок |
„-10-60℃ |
|||||
|
Доказ притисок |
1,5 MPa (215 psi) |
|||||
|
Пневматски рачни ротациони вентили OLK - Споредба на 5 модели |
|||||||||
|
Фотографија |
|
|
|
|
|
|
|
|
|
|
СИТЕ модел |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
400 серија: 94 мм |
|
HV400-02/03/04 |
|
Режим на акција |
|
Позиција |
2 Позиција 4 Начин |
|
3 Позиција 4 Начин |
|
3 Позиција 4 Начин |
|
3 Позиција 4 Начин |
|
3 Позиција 4 Начин |
|
|
3 Позиција 4 Начин |
|
|
|
|
|
|
|
|
|
Големина на порта |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
Г1/4 |
|
Карактеристики на производот |
Монтирање на панел |
|
О: Квадрилатерален интерфејс Б: двостран интерфејс, со слабеење на звукот на дното |
|
|
|
|
|
Празно: Една дупка на едната страна L: Две дупки на спротивните страни; Д: Четири дупки на дното. |
|
|
|
|
|
|
|
|
|
|
|
|
Рачка |
Отстранлива рачка |
|
Отстранлива рачка |
|
Отстранлива рачка |
|
Неотстранливи/Пластични рачки |
|
Отстранлива рачка, Рачка против изгореници |
|
|
|
|
|
|
|
|
|
|
|
|

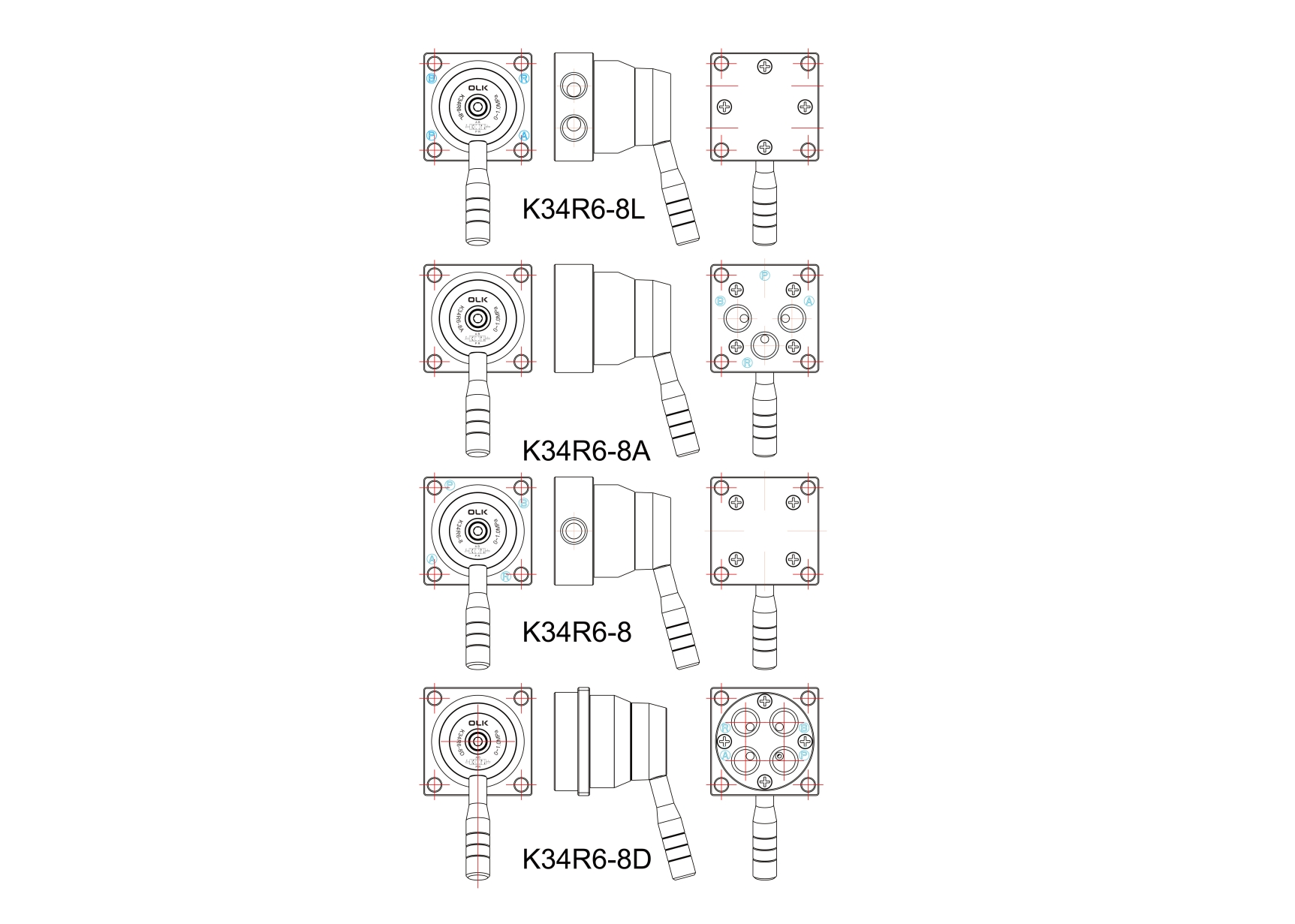

Димензии на основата |
Серија 200:62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Агол на превртување |
105° |
|
Потрошувачка на енергија |
≤80W (Во мирување≤0,5W) |
|
Носивост |
61,3 мм |
|
Боја |
Бело со висок сјај |
|
Висина на кревање |
65cm-85cm (може да се опреми со втор лифт) |
|
Растојание на далечински управувач |
50 метри (отворен простор) |
|
Модел |
K34R6-8 |
|
|
|
||
|
Работен медиум |
Воздух (Филтрирајте низ филтер екран од над 40 μm) |
|||||
|
Висина на кревање |
РАЧНА контрола |
|||||
|
Големина на порта |
Влез=Излез=PT1/4 |
|||||
|
Опсег на притисок |
0,15-0,8MPa (21-114psi) |
|||||
|
Позиција |
3 позиција 4 начин |
|
|
|
||
|
Вокинг притисок |
„-10-60℃ |
|||||
|
Доказ притисок |
1,5 MPa (215 psi) |
|||||
