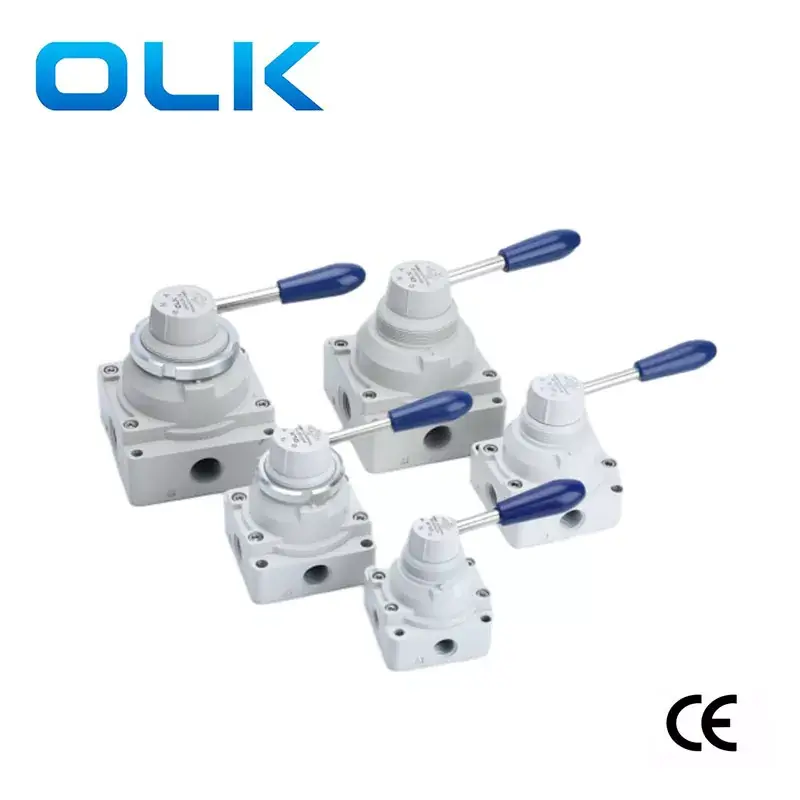

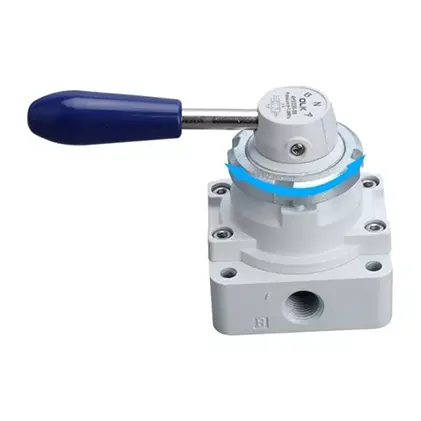

Двонасочна серија Ouleikai (OLK) 4HV двонасочна четири-порта/три-насочен рачен вентил со четири порти се менува со ротирање на рачната рачка, нудејќи добро тактилно чувство и непречено работење.
Вентилот со рачно управуван 4HV има голема ефективна површина на проток и загуба на низок притисок, што помага да се намали потрошувачката на енергија и да се подобри ефикасноста за време на пренесувањето на течностите. Покрај тоа, нуди два типа на инсталација за корисниците да изберат од: инсталација на панел и инсталација на дното, со монтирање навртки вклучени за инсталација на панел.
Севкупно, мануелниот вентил Ouleikai (OLK) 4HV е контролен вентил со високи перформанси и корисници, широко користен во разни индустриски сектори. За подетални информации за рачниот вентил од 4HV, се препорачува да се консултирате со прирачникот за поврзани производи или да разговарате со професионален технички персонал.
1. мазно и светло вртење со добро тактилно чувство, точно позиционирање:
2. Голема ефикасна површина на проток со загуба на низок притисок;
3. Голема ефикасна област на проток;
4. Два методи за инсталација Достапни: Инсталација на панел и дното. Инсталацијата на панелот доаѓа со монтирање на ореви.
|
Код за нарачка |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Модел |
Серија |
позиција |
|
Големина на портата |
Тип на инсталација: |
|
Прирачник за ротирачки вентил од 4HV ： 4HV серија |
2: 200 серии |
24: 2/4 порта |
|
06: PT1/8 |
Празно |
|
|
3: 300 серии |
34: 3/4 порта |
|
08: PT1/4 |
S: монтажа на панел （со орев на вентил) |
|
|
4: 400 серии |
|
|
10: PT3/8 |
|
|
|
|
|
|
15: PT1/2 |
|
|
|
|
|
|
20: PT3/4 |
|
|
работен медиум |
Воздух (филтриран преку филтер над 40μm) |
|
Акција |
Контрола на рацете |
|
подмачкување |
непотребно |
|
Опсег на работен притисок МПА (ПСИ) |
0∼1.0 (145 ~) |
|
Загарантирана отпорност на притисок |
1,5MPa (215psi) |
|
Работна температура ° C. |
-20∼70 |
|
модел |
Дијаметар на портата |
Број на позиции |
Ефективна пресек на пресек mm² (вредност на CV) |
|
4HV210-06 |
PT1/8 |
2 Позиција 4 пат |
14,0 (0,78) |
|
4HV230-06 |
PT1/8 |
Три четири начини |
14,0 (0,78) |
|
4HV210-08 |
PT1/4 |
2 Позиција 4 пат |
14,0 (0,78) |
|
4HV230-08 |
PT1/4 |
Три четири начини |
14,0 (0,78) |
|
4HV310-08 |
PT1/4 |
2 Позиција 4 пат |
30.0 (1,67) |
|
4HV330-08 |
PT1/4 |
Три четири начини |
30.0 (1,67) |
|
4HV310-10 |
PT3/8 |
2 Позиција 4 пат |
33.0 (1,83) |
|
4HV330-10 |
PT3/8 |
Три четири начини |
33.0 (1,83) |
|
4HV410-15 |
PT1/2 |
2 Позиција 4 пат |
88.0 (4,89) |
|

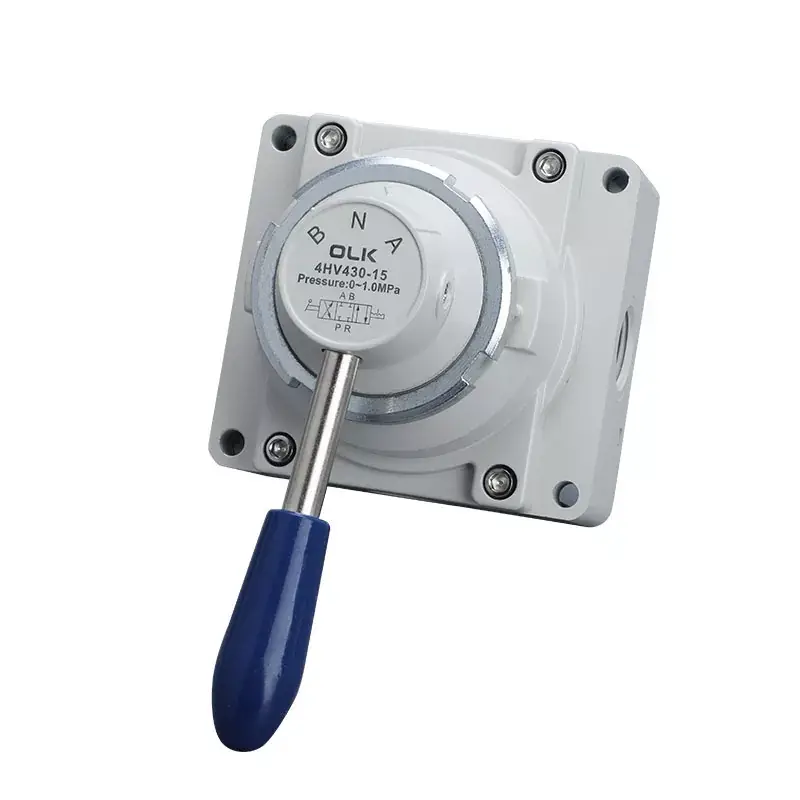

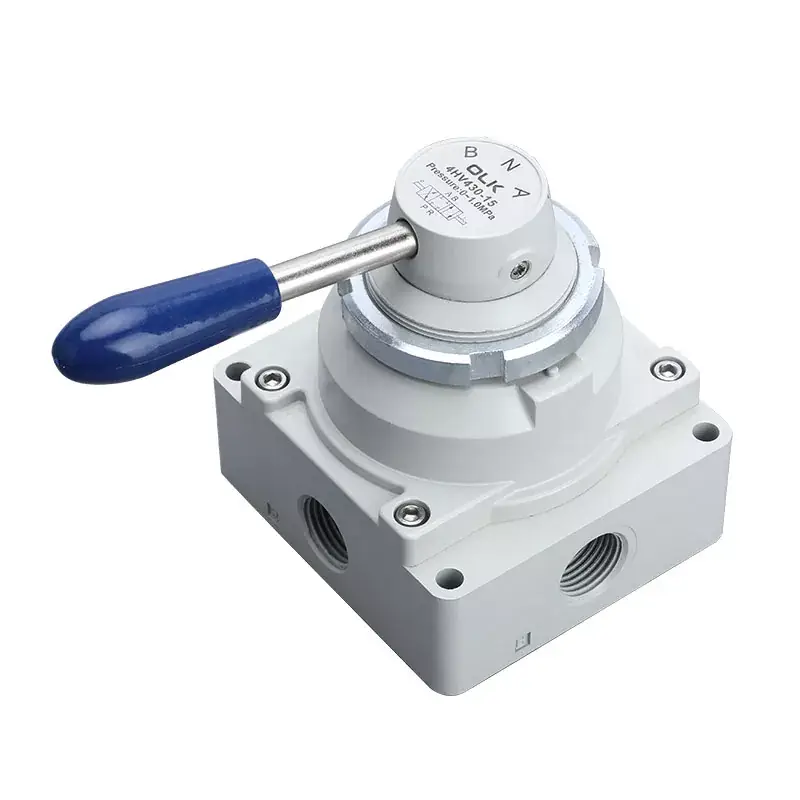

4HV430-15 |
PT1/2 |
Три четири начини |
88.0 (4,89) |
|
4HV410-20 |
PT3/4 |
2 Позиција 4 пат |
95.0 (5,27) |
|
4HV430-20 |
PT3/4 |
Три четири начини |
95.0 (5,27) |
|

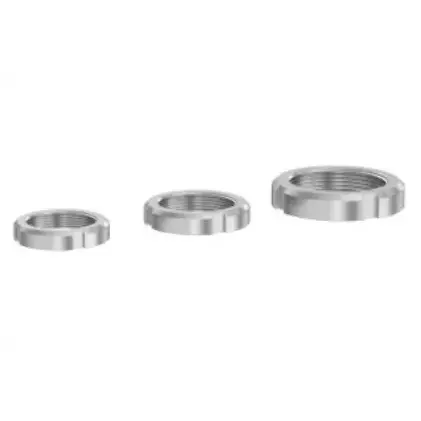

Модел: |
Тема: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
Олк пневматски ротирачки вентили на рацете - Споредба на 5 модели |
|||||||||
|
Фотографија |
|
|
|
|
|
|
|
|
|
|
Олк модел |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|

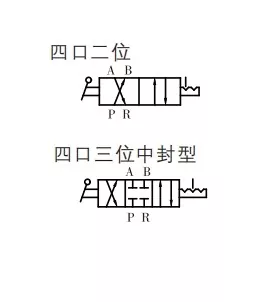

Позиција |
2 Позиција 4 пат |
|
3 позиција 4 пат |
|
3 позиција 4 пат |
|
3 позиција 4 пат |
|
3 позиција 4 пат |
|
|
3 позиција 4 пат |
|
|
|
|
|
|
|
|
|
Големина на портата |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
Г1/4 |
|
Карактеристики на производот |
Монтирање на панелот |
|
О: Квадрилатерален интерфејс Б: двострана интерфејс, со слабеење на звук на дното |
|
|
|
|
|
Празно ： Една дупка од едната страна l ： Две дупки на спротивните страни ； d ： Четири дупка на дното ； |
|
|
|
|
|
|
|
|
|
|
|
|
Се справи |
Отстранлива рачка |
|
Отстранлива рачка |
|
Отстранлива рачка |
|
Не отстранливи/ пластични рачки |
|
Отстранлива рачка, рачка против скалите |
|
|
|
|
|
|
|
|
|
|
|
|
Димензии на базата |
200 серии: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Која е карактеристиката во контролниот вентил 4HV?
Вентилот за раце од 4HV може да биде монтирање на панелот.
Колку позиции може да се изберат во рачен вентил од 4HV?
2 Позиција 4 и 3 позиција 4 начин може да се изберат два типа.
