Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

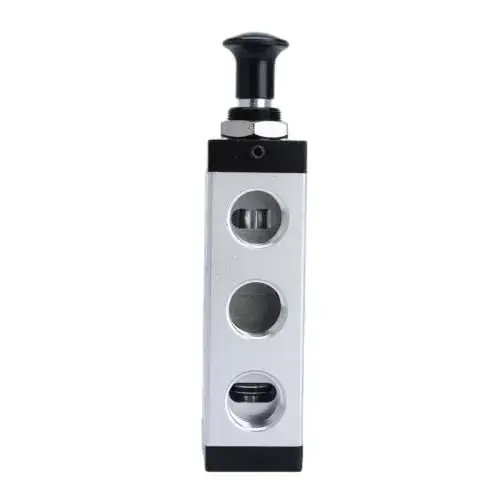

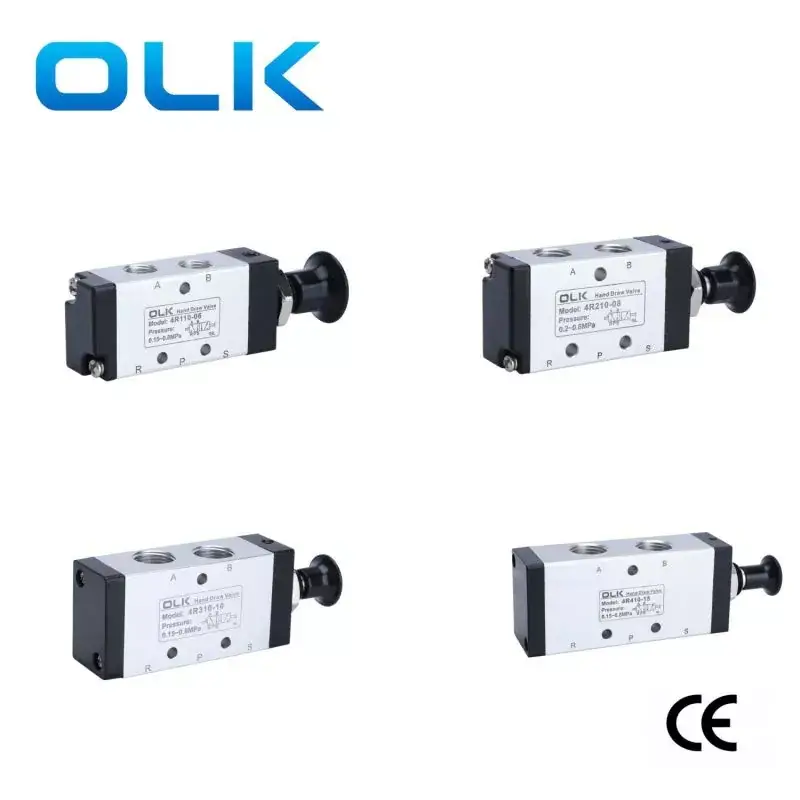

2 Position 5 WayРачно управуван вентил 5-насочен од серијата Ouleikai (OLK) прифаќа дизајн 2/5, овозможувајќи контрола и префрлување на различни гасови, погодни за барањата на различни пневматски системи. Рачното повлекување ја контролира промената на насоката, што го прави погодно за операторите рачно да ја контролираат насоката на протокот на гас со висока флексибилност.
Забелешки: Ве молиме не го надминувајте номиналниот опсег на работен притисок на вентилот за рачно влечење за да избегнете да влијаете на безбедноста и стабилноста на производот. Сценарија за употреба: Се користи за контрола на гас во лабораториски гасни системи и слични апликации.
СИМБОЛ:
Код за нарачка:
4R
2
10
08
МОДЕЛ:
СЕРИЈА
ФУНКЦИЈА:
ГОЛЕМИНА НА ПРИСТАНАТА:
Рачен вентил 4L:5/2
Серија 1:100
Позиција 10:2
100 серија:06:G1/8
2:200 сеир
200 серија:06:G1/8
3:300 сеир
200 серија:08:G1/4
300 серија:08:G1/8
300 серија:10:G3/8
|
работен медиум |
Воздух (филтриран преку филтер над 40 μm) |
|
Акција |
Рачно директно дејство |
|
подмачкување |
непотребни |
|
Опсег на работен притисок MPa(psi) |
0~0,8 (0~114) |
|
Гарантирана отпорност на притисок |
1,5 MPa (215 psi) |
|
Работна температура °C |
-20-70 |
|
Материјал за тело |
легура на алуминиум |
|
модел |
Дијаметар на порта |
Површина на пресек на проток mm² (вредност на CV) |
|
4R110-M5 |
М5 |
5,5 (0,3) |
|
4R110-06 |
G1/8 |
12,0 (0,67) |
|
4R210-06 |
G1/8 |
14,0 (0,78) |
|
4R210-08 |
Г1/4 |
16,0 (0,89) |
|
4R310-08 |
Г1/4 |
25,0 (1,39) |
|
4R310-10 |
G3/8 |
30,0 (1,67) |
|
4R410-15 |
G1/2 |
50,0 (2,79) |

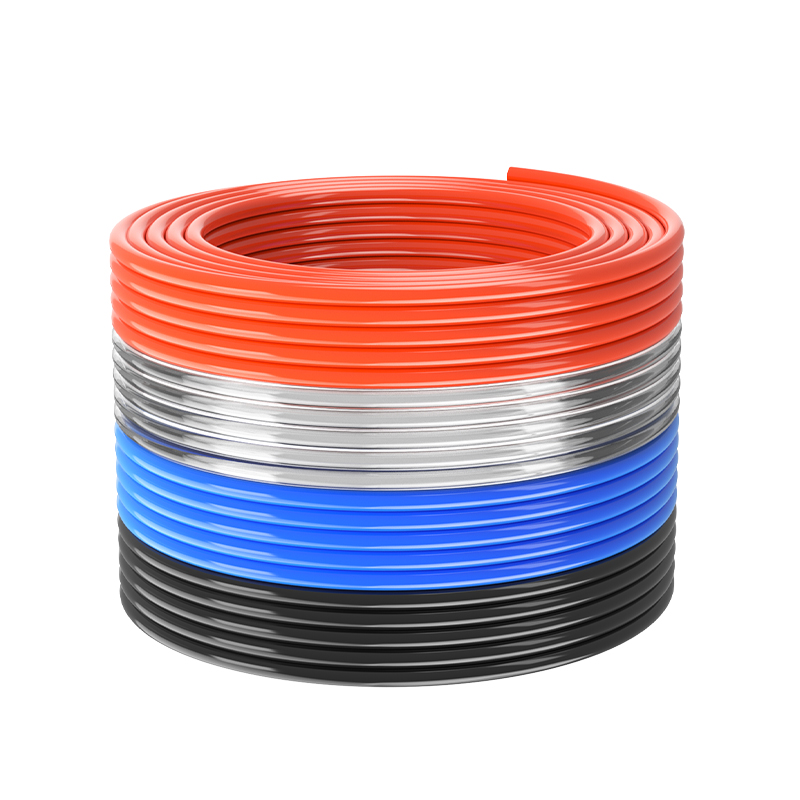

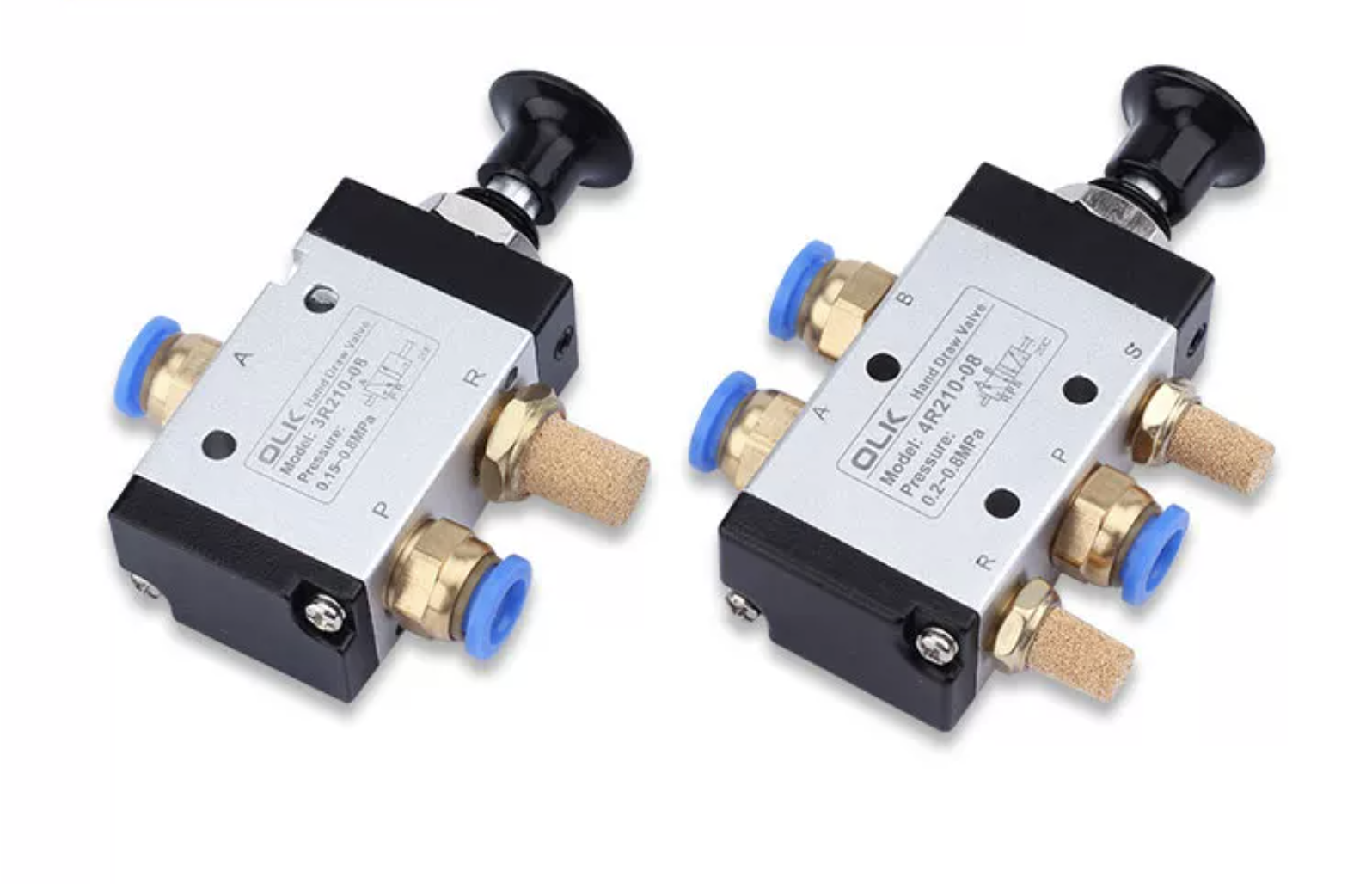

| 3R/4R Изглед на рачен вентил | СТП ЦЕВКА | КОМПЈУТЕР ЗА ЗАЕДНИЦА | КУЛА ТИЛУЧУВАЧ |
 |
 |
 |
 |
Најчесто поставувани прашања:
1: Дали вентилот излегува воздух само кога е притиснато копчето?
Да. Ова е моментален механички вентил. Воздухот тече само кога ќе се притисне копчето. Откако ќе се ослободи копчето, вентилот автоматски се враќа во првобитната положба и доводот на воздух се прекинува.
2: Која е разликата помеѓу механичките вентили од серијата 210 и 310?
Главната разлика е големината на телото и капацитетот на проток.
Серија 210: Компактна големина, погодна за апликации со помала потрошувачка на воздух.
Серија 310: Една големина поголема од серијата 210, обезбедувајќи поголем капацитет на проток.
Серија 410: Поголема од серијата 310 и погодна за апликации кои бараат уште поголем проток на воздух.
Работната функција останува иста; изборот главно зависи од потребната брзина на проток и простор за инсталација.
3: Дали вентилот има вграден филтер?
Да. Главниот влез за воздух на вентилот OLK е опремен со вграден екран за филтрирање за да се спречи навлегувањето на прашина и честички во телото на вентилот, со што се подобрува доверливоста и се продолжува работниот век.
4: Како да изберам помеѓу вентилите од сериите 4R210, 4R310 и 4R410?
Ако вашата апликација бара мал и компактен вентил, серијата 210 обично е доволна. За поголеми барања за проток на воздух, се препорачува серијата 310. За големи пневматски системи или апликации со голема потрошувачка на воздух, серијата 410 е префериран избор.
Сите три серии ја обезбедуваат истата оперативна функција; примарната разлика е големината на вентилот и капацитетот на проток.
