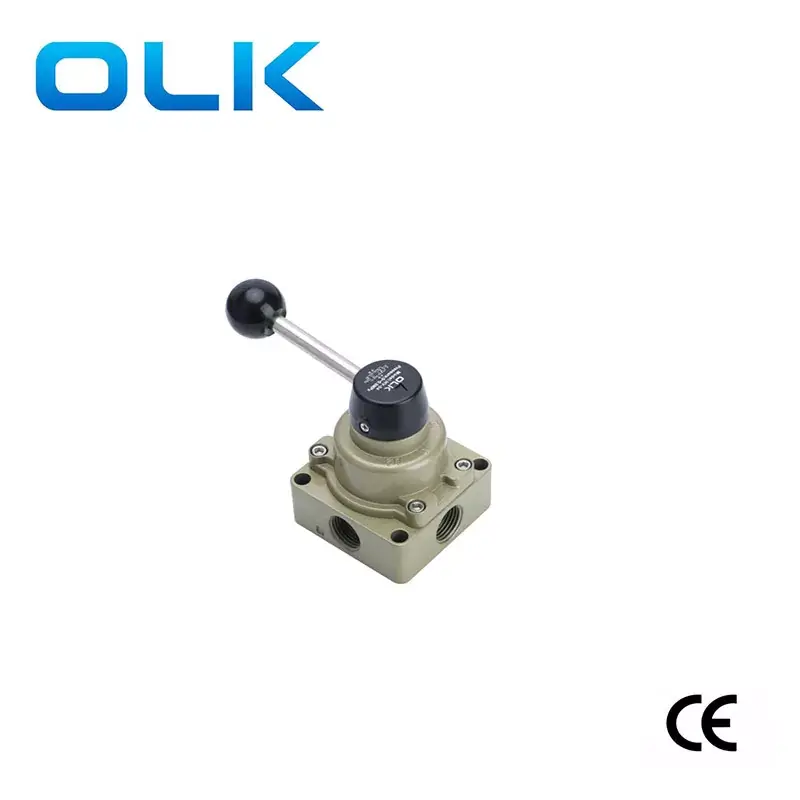

OLK е прирачник за ротирање на вентилот за HV серии 4 пат во Кина.ouleikai (OLK) HV-02/03/04 Серија четири-насочени рачно управувани вентили имаат алуминиумска легура и куќиште со третман на површинска оксидација, нудејќи одличен отпор на абење и својства за запечатување под притисок. Алуминиумската легура има супериорни физички својства во споредба со чистиот алуминиум. Разликата помеѓу рачните вентили HV-02, HV-03 и HV-04 лежи во големината на интерфејсот. Овие вентили имаат три прилагодливи брзини со јасни ознаки на менувачот и најчесто се користат за контролирање на цилиндрите, меѓу другите апликации.
Кога се префрли на брзината 02, Порт Б -издувните гасови ослободува воздух, отворите за издувни гасови и цилиндерот се протега.
Кога се префрлаат на N Gear, двете порти за издувни гасови А и Б се затворени, а цилиндерот застанува на средина.
Кога се префрли на брзината 01, издувната порта ослободува воздух, отворите за издувна порта Б и цилиндерот се повлекува.
|
Модел |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Работен медиум |
Воздух （филтрирајте преку филтерскиот екран од над 40μm |
|||
|
Режим на акција |
Контрола на рацете |
|||
|
Големина на портата |
Влез = излез = pt1/4 |
|||
|
Опсег на притисок |
0,15-0,8mpa (21-114psi) |
|||
|
Позиција |
2/4 порта |
3/4 порта |
2/4 порта |
3/4 порта |
|
Вокер притисок |
‘-10-60 |
|||
|
Доказ притисок |
1,5MPa (215psi) |
|||
|
Олк пневматски ротирачки вентили на рацете - Споредба на 5 модели |
|||||||||
|
Фотографија |
|
|
|
|
|
|
|
|
|
|
Олк модел |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Позиција |
2 Позиција 4 пат |
|
3 позиција 4 пат |
|
3 позиција 4 пат |
|
3 позиција 4 пат |
|
3 позиција 4 пат |
|
|
3 позиција 4 пат |
|
|
|
|
|
|
|
|
|
Големина на портата |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
Г1/4 |
|
Карактеристики на производот |
Монтирање на панелот |
|
О: Квадрилатерален интерфејс Б: двострана интерфејс, со слабеење на звук на дното |
|
|
|
|
|
Празно ： Една дупка од едната страна l ： Две дупки на спротивните страни ； d ： Четири дупка на дното ； |
|
|
|
|
|
|
|
|
|
|
|
|
Се справи |
Отстранлива рачка |
|
Отстранлива рачка |
|
Отстранлива рачка |
|
Не отстранливи/ пластични рачки |
|
Отстранлива рачка, рачка против скалите |
|
|
|
|
|
|
|
|
|
|
|
|
Димензии на базата |
200 серии: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Модел |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Работен медиум |
Воздух （филтрирајте преку филтерскиот екран од над 40μm |
|||||
|
Режим на акција |
Контрола на рацете |
|||||
|
Големина на портата |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Опсег на притисок |
0,15-0,8mpa (21-114psi) |
|||||
|
Позиција |
2/4 порта |
3/4 порта |
2/4 порта |
3/4 порта |
2/4 порта |
3/4 порта |
|
Вокер притисок |
‘-10-60 |
|||||
|
Доказ притисок |
1,5MPa (215psi) |
|||||
