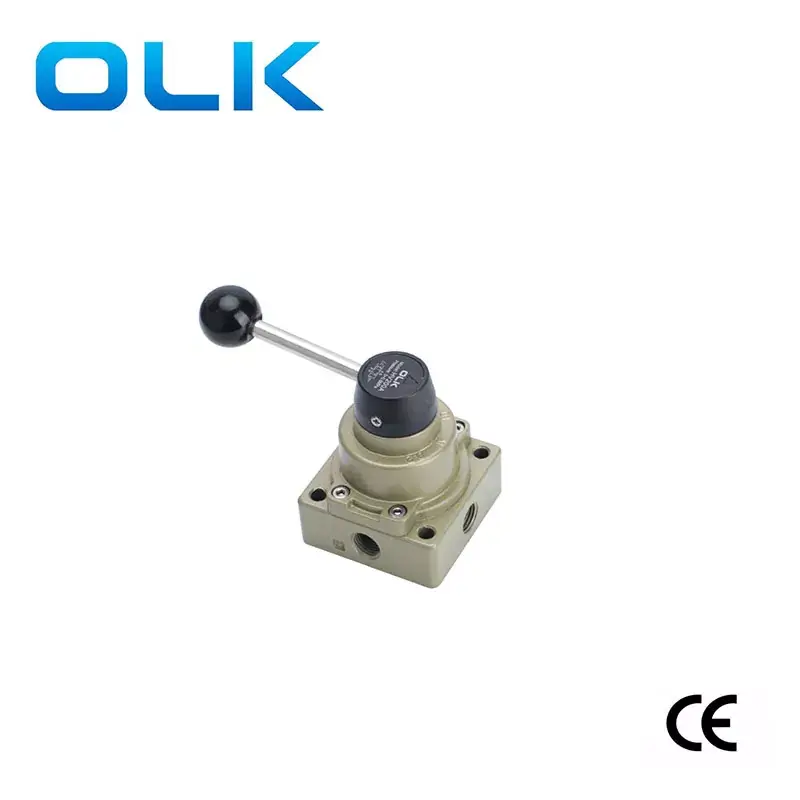

Прирачник за ротирање на вентилот HV200 серија 4 пат
OLK е еден од професионалните прирачни серии HHV200 ротирачки вентил 4 производители и добавувачи во Кина. Нашите производи се сертифицирани и имаат залихи на фабрика, добредојдени на големо HV200B 2/4 портата вентил од нас.
Двонасочни рачно управувани вентили на Ouleikai (OLK) HV200A/B рачно управувани со четири порти се рачно управувани, при што префрлувањето на воздушната патека е постигната со ротирање на рачката на вентилот. Тие се лесни за работа и интуитивни, што не бара дополнително снабдување со енергија. Портскиот вентил HV200B 2/4 има вграден придушувач на дното на портата за издувни гасови.
Прирачникот за ротирање на вентилот OLK HV200 серија 4 се разноврсни и погодни за разни пневматски системи. Со стабилни перформанси, сигурност и економичност, тие се идеален избор за контрола на пневматскиот систем.
Прирачник за ротирачки вентили HV200 серија 4 начини различни брзини резултираат со различни активности на цилиндарот.
Кога се префрли на брзината 02, Порт Б -издувните гасови ослободува воздух, отворите за издувни гасови и цилиндерот се протега.
Кога се префрлаат на N Gear, двете порти за издувни гасови А и Б се затворени, а цилиндерот застанува на средина.
Кога се префрли на менувачот 01, издувната порта ослободува воздух, отворите за издувна порта Б и цилиндерот се повлекува.
Симбол за рачен вентил HV-02:
Код за нарачка
ХВ
2
00
__
A
08
Модел
Серија
Функција
Големина на портата
HV : HV серија рачен рачен ротирачки вентил
2: 200 серии
О: Квадрилатерален интерфејс
08: RC1/4
Б: Б: Двострана интерфејс, со слабеење на звук на дното
Прирачник за ротирачки вентили за серија HV200 4 Way Стандардна спецификација
Модел
HV200A-02
HV230A-02
HV200B-02
HV230B-02
Работен медиум
Воздух (филтрирајте преку филтерскиот екран од над 40μm
Режим на акција
Контрола на рацете
Големина на портата
Влез = излез = pt1/4
Опсег на притисок
0,15-0,8mpa (21-114psi)
Позиција
2/4 порта
3/4 порта
2/4 порта
3/4 порта
Вокер притисок
‘-10-60
Доказ притисок
1,5MPa (215psi)
Олк пневматски ротирачки вентили на рацете - Споредба на 5 модели
Фотографија
Олк модел
4HV210/310/410/230/330/430
HV200A/B.
HV-02/03/04
HV400-02/03/04
K34R6-8/L/D.
Позиција
2 Позиција 4 пат
3 позиција 4 пат
3 позиција 4 пат
3 позиција 4 пат
3 позиција 4 пат
3 позиција 4 пат
Големина на портата
RC1/8,1/4,3/8,1/2,3/4
PT1/4
PT1 / 4, PT3 / 8, PT1 / 2
PT1 / 4, PT3 / 8, PT1 / 2
Г1/4
Карактеристики на производот
Монтирање на панелот
О: Квадрилатерален интерфејс Б: двострана интерфејс, со слабеење на звук на дното
Празно : Една дупка од едната страна l : Две дупки на спротивните страни ; d : Четири дупка на дното ;
Се справи
Отстранлива рачка
Отстранлива рачка
Отстранлива рачка
Не отстранливи/ пластични рачки
Отстранлива рачка, рачка против скалите
Димензии на базата
200 серии: 62 мм 300 серии: 74 мм 400 серии: 94 мм
61,3 мм
74 мм
74 мм
55 мм
HV200A
K34R6-8
HV200B
K34R6-8L
K34R6-8D
Модел
HV300-02
HV330-02
HV300-03
HV330-03
HV300-04
HV330-04
Работен медиум
Воздух (филтрирајте преку филтерскиот екран од над 40μm
Режим на акција
Контрола на рацете
Големина на портата
PT1/4
PT1/4
PT3/8
PT3/8
PT1/2
PT1/2
Опсег на притисок
0,15-0,8mpa (21-114psi)
Позиција
2/4 порта
3/4 порта
2/4 порта
3/4 порта
2/4 порта
3/4 порта
Вокер притисок
‘-10-60
Доказ притисок
1,5MPa (215psi)
