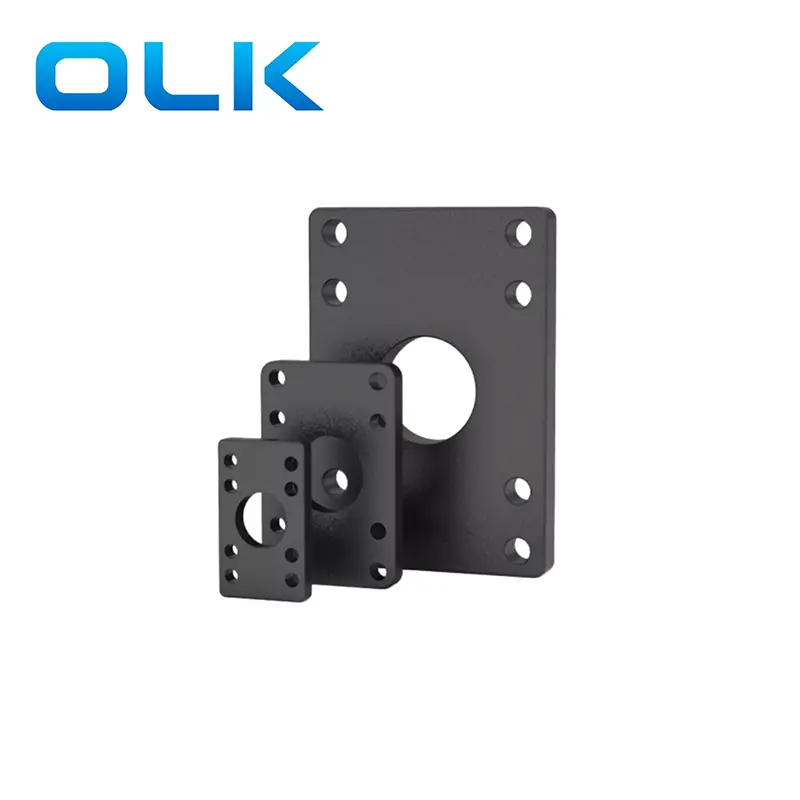

Монтажата FA Flange е предна заграда за монтирање што се користи за стандардни пневматски цилиндри на SC серија.

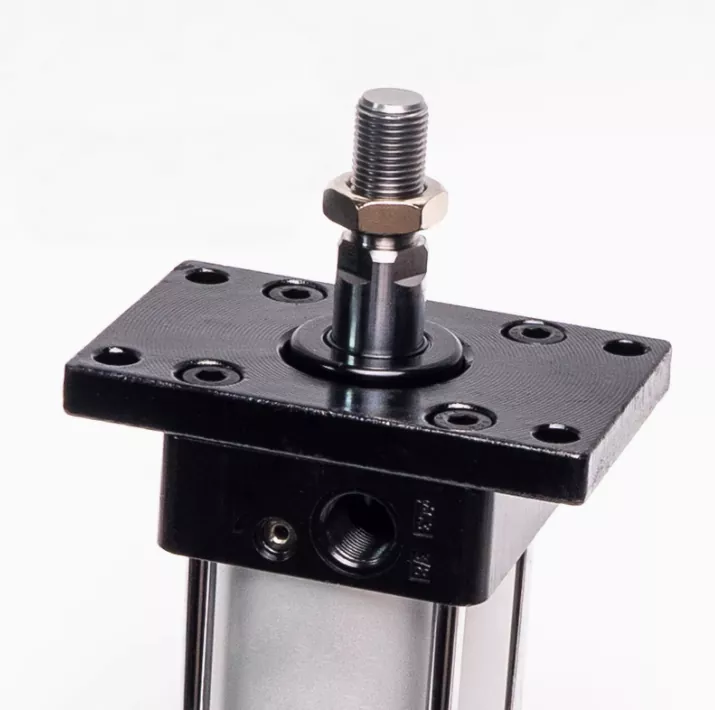

Монтажата за прирабница е црна правоаголник со дупки за монтирање, дозволувајќи им на Пневматскиот цилиндер на серија SC, фиксиран безбедно на машината и површината од не-прачката крај.
Апликација: Поради соодветноста на заградата за цилиндри за прирабница ФА-предниот дел за инсталирање на опрема со загради или роботски раце на предниот крај, и обично на истата рамнина како и дупките за инсталација на автоматските машини. Значи, постојат неколку типични сценарија за апликации како што следува
Машини за пакување: линеарни движења со фиксна позиција со прецизна контрола на мозочен удар.
Опрема за автоматизација: Стабилно монтирање за цилиндри во вертикално или хоризонтално позиционирање.
Ракување со материјали: Се користи во тела каде цилиндерот треба безбедно да се забрани.
Машински станици: За активности за притискање, притискање или стегање за кои е потребно нула странично движење.
Тест -лажици и контролни единици: каде ригидното позиционирање на цилиндерот е од суштинско значење за повторливост.
|

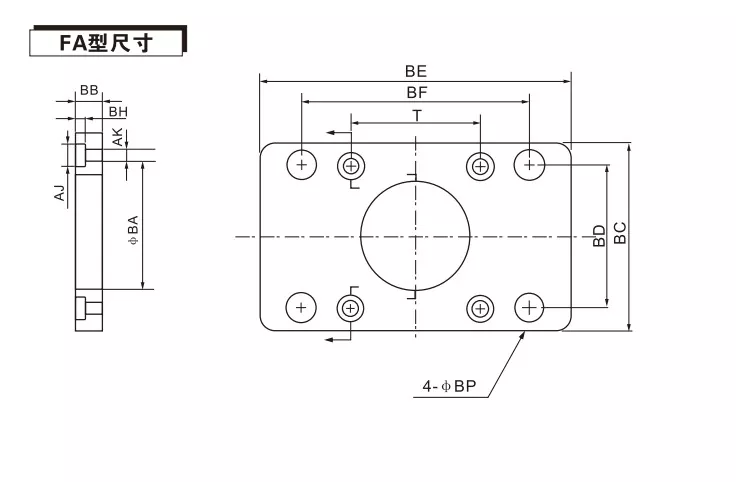

Sc |
63 |
X |
50 |
- |
S |
- |
Фа |
|
Стандарден пневмацит цилиндер на серија SC |
Големина на носење |
|
мозочен удар |
|
S ： Магнетски |
|
ФА: глава на цилиндарот со монтажа на прирабница |
|
|
|
|
|
|
Празно: не |
|
|
|
Дијаметар на код / родител |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ба |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Бб |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
П.н.е. |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Бд |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
Биди |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Бф |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
БХ |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
Ај |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
И |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
БП |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Може ли заградата за цилиндри на ФА предната прирабница да се совпадне со други цилиндри за употреба?
Дупките за инсталација на различни цилиндри имаат различни позиции, а треба да се користат плочи за прирабници FA. Оваа плоча за прирабница ФА серија може да се користи само со стандардни цилиндри на серија SC.
Whtats различните со монтирање на прирабница на ол и задна прирабница на ФБ？
Предна прирабница ФА: Поврзете го предниот крај на цилиндерот со опремата, со клипот на шипката свртена коннадвор за време на инсталацијата. Најчесто се користат во сценарија за притисок на опрема предниот дел и оптоварување.
Задна прирабница на ФБ: Поврзете го задниот крај на цилиндерот со опремата и скријте го телото на цилиндарот зад заградата. Погодно е за ситуации кога телото на цилиндерот треба да се поправи и да се одржи неговата позиција.
