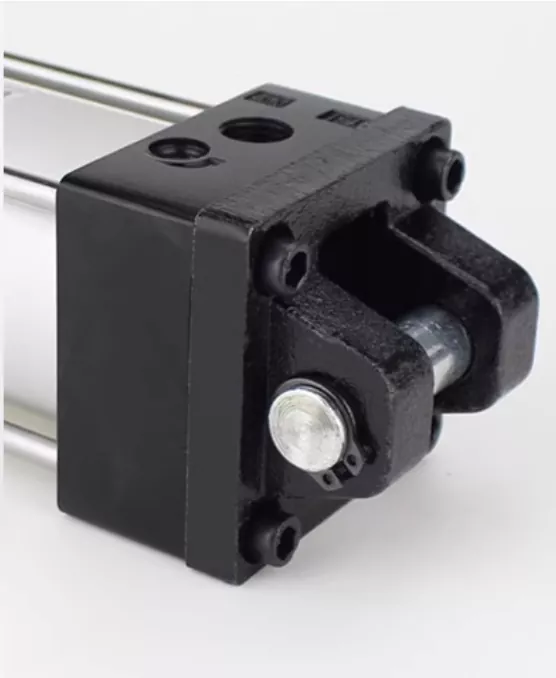

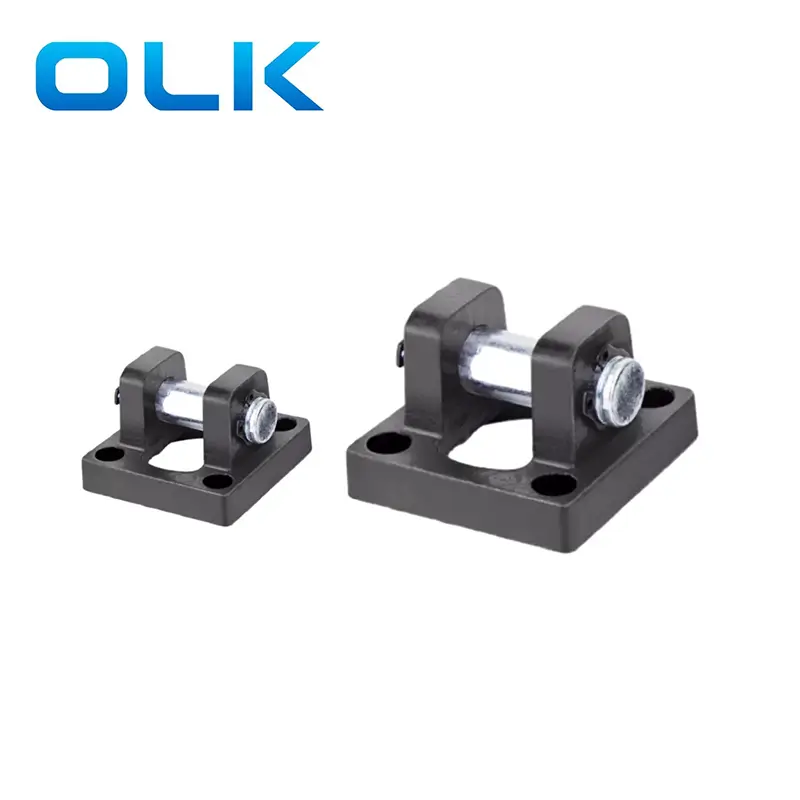

Олк пневматска компанија со двојно уво задно монтирање-CB CLEVIS монтажен држач за SC серија Пневматски цилиндар.CB Clevis Bracret имаат двострана со симетричен и centr слот дизајн. Тоа е подобра усогласување и стабилност. Тоа е најчесто користено во шарка или центри-монтажа на апликација и работи добро со примена на U-обложена со U-обложена за монтажа. Системи за чести движења.CB Кливис за држач за монтирање погодна за средна до голема големина на пневматски цилиндри, товари со тешки товари или динамични апликации.
Заградата за монтирање на CB Clevis широко користена во опрема за печатење, машини за храна, линии за пакување и други уреди за кои се потребни лебдечки врски на крајот.
|

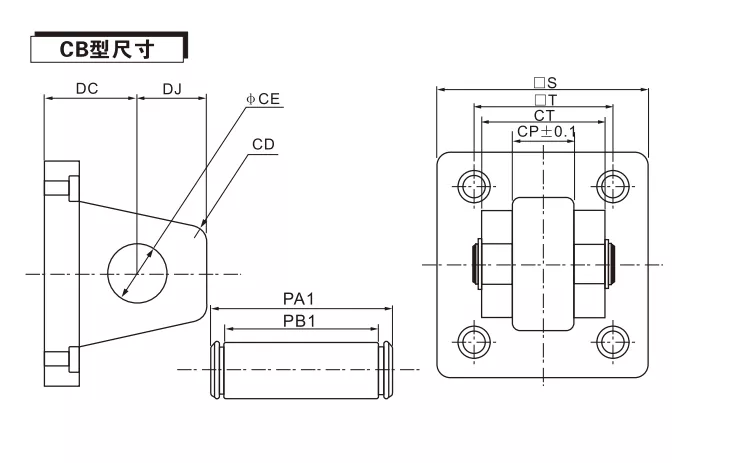

Дијаметар на код / родител |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
CC |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
ЦД. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
CE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
Cj |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
ЦП |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
КТ |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Кој пневматски цилиндер може да се користи на заградата за монтирање на CB Clevis?
Позицијата на инсталацијата на четирите дупки со навој е фиксирана и може да се користи само за цилиндри на SC,
Како да инсталирате CB цилиндар Кливис монтирање на цилиндерот SC?
Порамнете четири завртки со четирите навојни дупки на дното на цилиндерот SC, поправете ги своите позиции со завртки и конечно затегнете ја секоја навојна дупка во низа
Која е разликата помеѓу CA и CB?
CA Clevis е единечен Кливис, CB Clevis е двоен Кливис.
Дали заградата за монтирање на CB Clevis вклучува завртки?
Различни спецификации на ЦБ -цилиндарот Кливс монтирање Користете различни завртки. Ве молиме, консултирајте се со продажбата за специфични прашања и понуди
