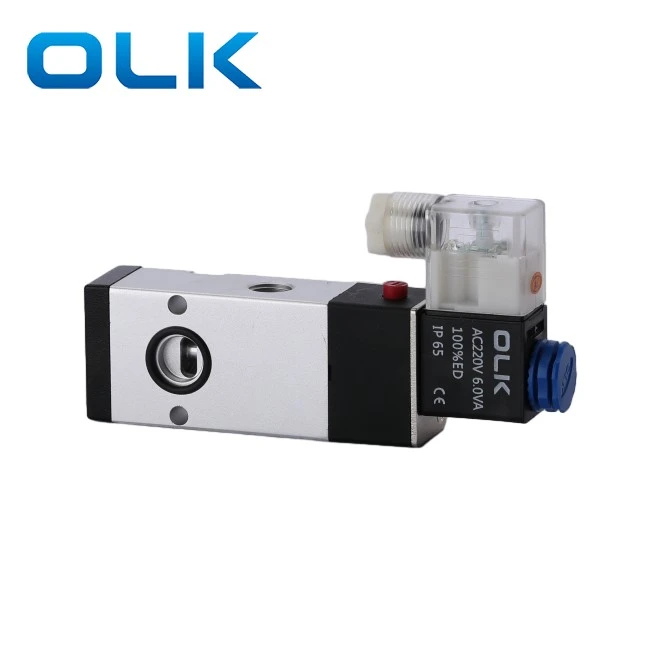

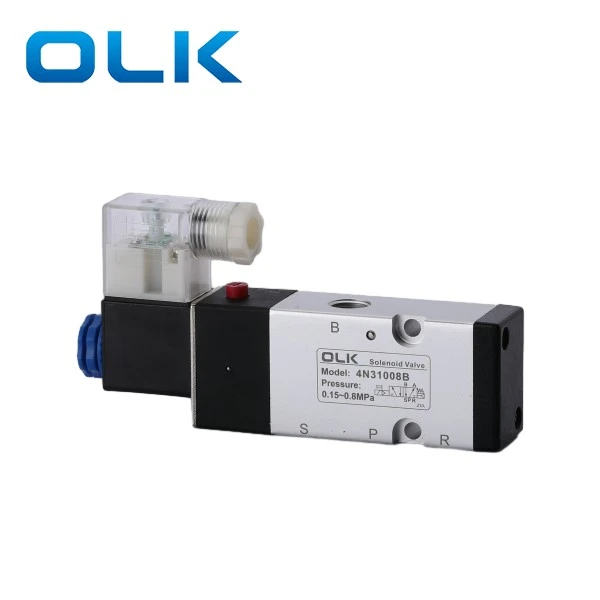

5 Way 4N310-08 Плоча соноиден вентил

OLK 2POSION 5 WATE 4N310-08 PLAEL SOLENOID VALVE CLEVE е Големина на портата G1/4.4N310-08 Valve има еден дизајн на задниот излез на воздухот, овозможувајќи флексибилна инсталација и заштеда на простор, ефикасно подобрување на брзината на одговор и стабилноста на системот.

5 пат 4N310-08 е специјално за системот за цилиндри за прицврстување на алатки, погоден за сценарија за префрлување со висока фреквенција. И е посветена на опрема за автоматизација, како што се CNC машински алати и центри за машинска обработка.

5 Way 4N310-08 Карактеристики на производот со електромагнет на плочата ：

Посветен дизајн за цилиндер за ножеви/цилиндар за стегање

Воздушен отвор на задниот дел, компактна структура

Опционален напон: AC220V / DC24V

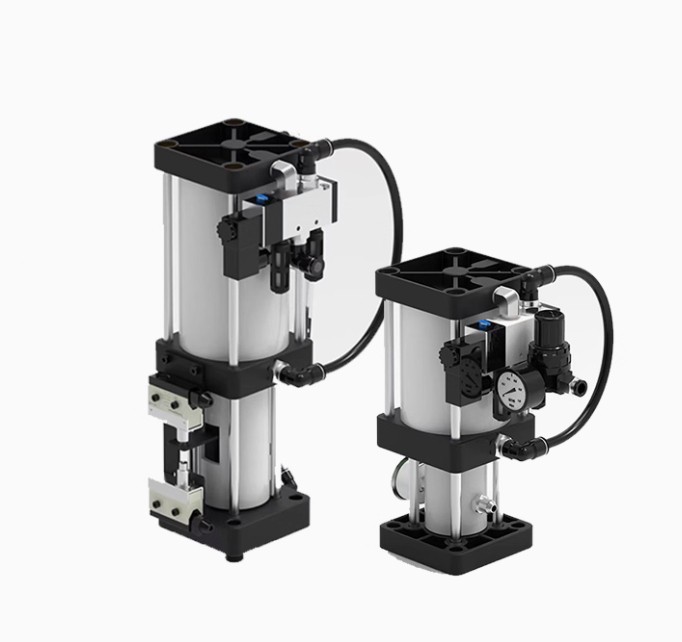

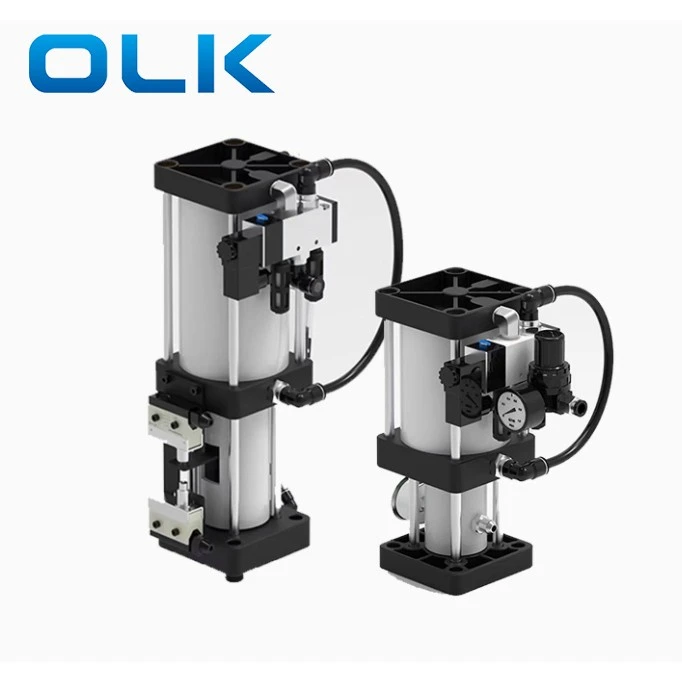

Преглед на цилиндарот за издавање на алатки (TRC)

Цилиндерот за ослободување на алатката е специјално користен за вретеното на машината CNC за да се ослободи алатките. Овој цилиндер го користи принципот на „еднаков пренесување на притисок во течностите“, дозволувајќи мал притисок на воздухот да генерира голема сила потребна за ослободување на алатката во вретеното CNC. Цилиндарот се состои од: воздушен цилиндер, 5-насочен 2-позиција 4N310 соленоиден вентил, резервоар за нафта и микро прекинувачи.

Белешки за инсталација на цилиндарот за издавање на алатки

За вертикални вретена, поправете го цилиндерот со заграда и инсталирајте го вертикално над кутијата за вретеното.

За хоризонтални вретено, чувајте ја чашата за масло вертикална и повисока од телото на цилиндарот.

Нафтата мора да се соочи нагоре за да овозможи воздухот да избега од цилиндерот.

Чекори за инсталација на цилиндарот за ослободување на алатки

Исклучете ја моќноста на машината (панел и кабинет) и снабдувањето со воздух.

Извадете го капакот на кутијата за вретеното. Исклучете ги воздушните цевки од електромагнетниот вентил.

Отшрафете ја пластичната навртка на електромагнетниот калем (не отстранувајте жици, освен ако не е правилно обележано).

Исклучете ги жиците од горниот и долниот граничен прекинувач (обележете внимателно).

Отстранете го стариот цилиндер.

Инсталирајте го новиот цилиндер и поправете го со завртки.

Повторно поврзете ги жиците и воздушните цевки. Бидете сигурни:

Врвниот граничен прекинувач се притиска.

Прекинувачот на долниот граница се прилагодува правилно (за машините со списание со алатки, ова е клучно за безбедноста).

По инсталацијата, тестирајте со алатка. Проверете го објавувањето на алатката и стегачот. За машини со списание со алатки, промена на алатката за тестирање.

Мерки на претпазливост за употреба на цилиндарот за ослободување на алатки

· Цилиндерот може да се инсталира вертикално или хоризонтално. За хоризонтална, маслото чаша мора да се соочи нагоре.

· Снабдувањето со воздух мора да биде чисто и суво, притисок најмалку 6 кгф/см².

· Ниво на масло во чашата: Минимална 1/5, максимум 4/5.

· Проверете го 4N310 соленоиден напон и притисок на воздухот за време на инсталацијата.

Најчесто поставувани прашања

За што се користи 4N310?

4N310 се користи за цилиндер за ослободување на алатки.

AC vs DC Coil?

AC е за моќ на домаќинството; DC е директна струја.

Кое е копчето под дупката за поврзување?

Рачно ја менува издувната порта.

Совети за инсталација?

Исчистете ги цевките и врските за да избегнете нечистотија да влезе во воздушното коло.

Која е големината на портата 4N310-08?

Влез, излез, издувни гасови: нишка G1/4; Дијаметар на странична издувна дупка: 19 мм.
