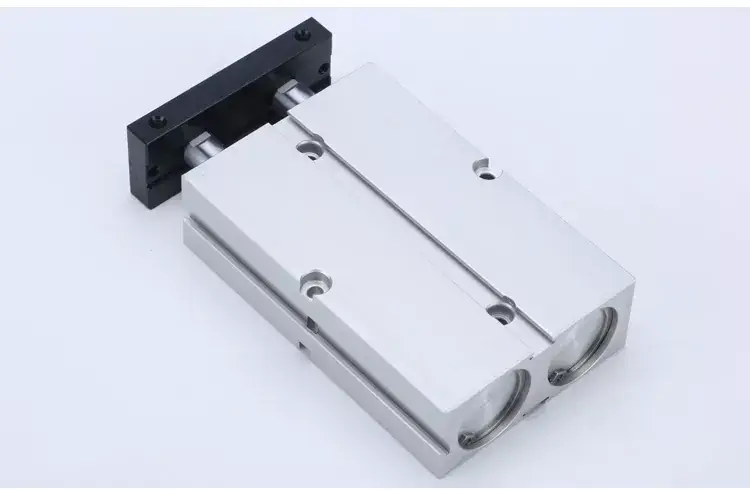

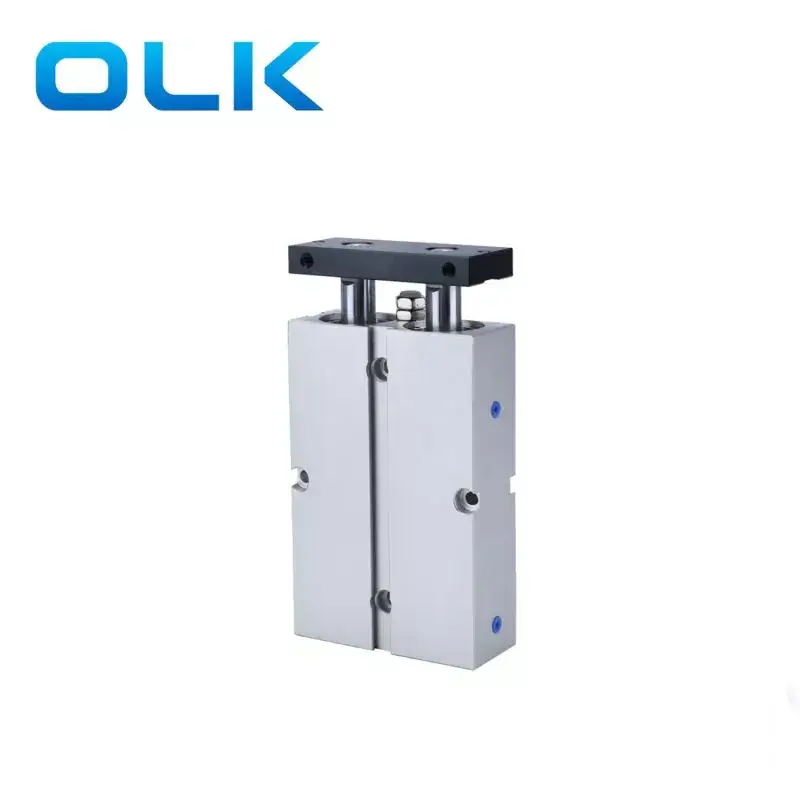

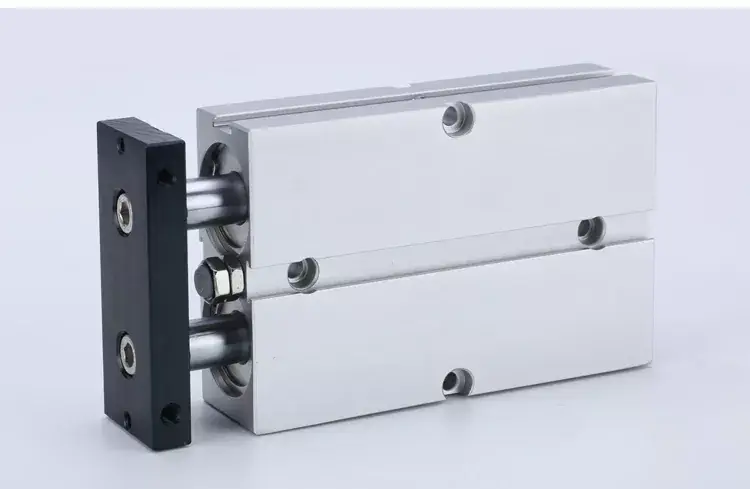

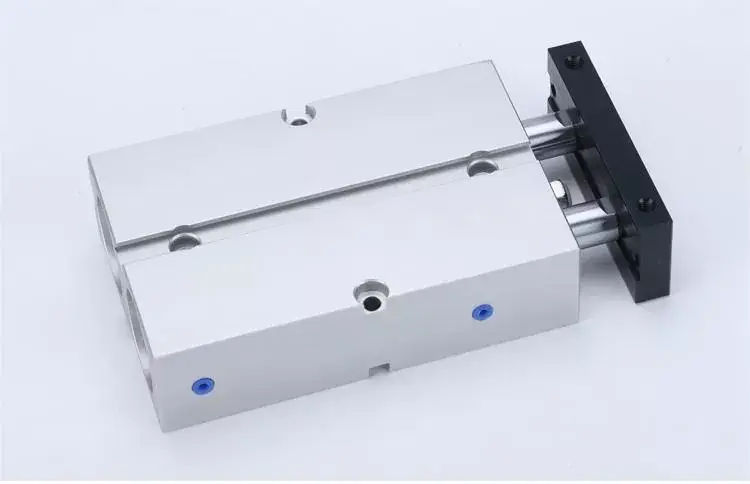

Нашата фабрика е специјализирана за производство на цилиндар со двојна оска TN серија. Добредојдовте да купите цилиндар со двојна оска од серија од Олк. На секое барање од клиентите се одговори во рок од 24 часа. Цилиндерот со двојна оска на Ouleikai (OLK) TN овозможува истовремена контрола на повеќе оски, олеснување на сложените патеки за движење и мулти-оска соработка.
Во споредба со користењето на повеќе цилиндри со една оска одделно, TN-двојната оска цилиндринтетира повеќе оски на активирање, со вградена форма за заштеда на простор вграден формулар за монтирање на телото што е покомпактна.
Олк пневматски добавувачи со напреден дизајн и оптимизирани контролни алгоритми, постигнува ефикасно искористување на енергијата и ефекти за заштеда на енергија, намалувајќи ја потрошувачката на енергија и трошоците за работа.
Фиксниот панел на цилиндерот TN со двојна оска има дупки за монтирање од три страни, олеснувајќи го оптоварувањето со повеќе позиции. Обезбедува прецизна синхрона контрола на повеќе оски, обезбедувајќи синхроно движење на секоја оска во сложени патеки на движење.
1. е во согласност со стандардите на компанијата.
2. Вградена инсталација на телото за заштеда на простор.
3. Поседува одредена отпорност на свиткување и торзионална, способна да издржи странични оптоварувања.

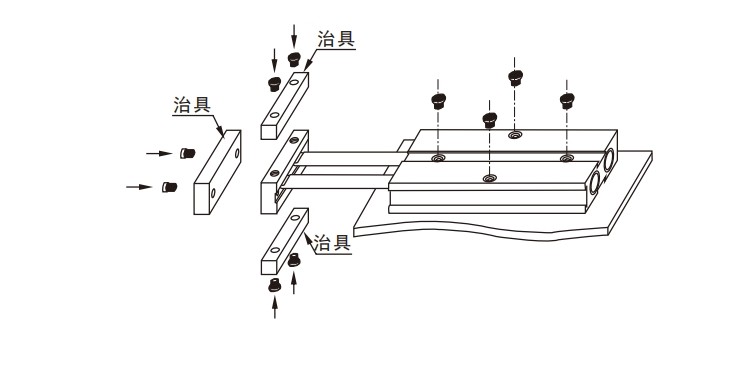

4. Дупките за монтирање на три страни на фиксната плоча го олеснуваат монтирањето на повеќе позиции.
5. Прилагодлива подлога за судир на предниот дел на телото овозможува прилагодување на мозочен удар на цилиндарот и олеснување на влијанието.
6. Оваа серија на цилиндри се стандардно опремени со магнетни додатоци, со достапни не-магнетни опции.
|
Големина (мм) |
10 |
16 |
20 |
25 |
32 |
|
|
Дејствувачки режим |
Двојно глума |
|||||
|
Работен медиум |
Исчистен воздух |
|||||
|
Работен притисок |
0,1-1,0 MPa (14-145psi) |
|||||
|
Доказ притисок |
1,5 MPa (215psi) |
|||||
|
Опсег на работна температура |
‘-20-70 |
|||||
|
Опсег на работна брзина |
30-500 |
|||||
|
Режим на тампонирање |
Перница за несреќи |
|||||
|
Прецизност што не се прераснува |
± 0,4 |
± 0,3 |
||||
|
Големина на портата |
M5 x 0,8 |
PT1/8 |
||||
Точноста што не се ротира се однесува на аголот, фиксната плоча на цилиндерот може да се ротира кога цилиндерот е во целосно повлечена состојба.
Видовите на низата за преземање се достапни NPT и G.
PS: Сите цилиндари со двојна оска со серија TN со магнети.
Симбол за цилиндри со двојна оска TN серија:
|
Код за нарачка |
||||||||
|
ТН |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Модел |
|
Големина на носење |
|
мозочен удар |
|
Магнет |
|
Тема |
|
TN: Цилиндер со двојна шипка (двојно дејство), целосна серија со магнет |
|
|
|
|
|
S: Со магнет |
|
Празно: PT нишка |
|
|
|
|
|
|
|
|
|
Т: НПТ конец |
|
|
|
|
|
|
|
|
|
G: g Тема |
Стандардна спецификација на цилиндри со двојна оска TN:
|
Големина (мм) |
10 |
16 |
20 |
25 |
32 |
|
|
Дејствувачки режим |
Двојно глума |
|||||
|
Работен медиум |
Исчистен воздух |
|||||
|
Работен притисок |
0,1-1,0 MPa (14-145psi) |
|||||
|
Доказ притисок |
1,5 MPa (215psi) |
|||||
|
Опсег на работна температура |
‘-20-70 |
|||||
|
Опсег на работна брзина |
30-500 |
|||||
|
Режим на тампонирање |
Перница за несреќи |
|||||
|
Прецизност што не се прераснува |
± 0,4 |
± 0,3 |
||||
|
Големина на портата |
M5 x 0,8 |
PT1/8 |
|
|||
Точноста што не се ротира се однесува на аголот, фиксната плоча на цилиндерот може да се ротира кога цилиндерот е во целосно повлечена состојба.
Видовите на низата за преземање се достапни NPT и G.
ПС: Цилиндер со двојна оска со серија Alltn со магнети.
|
ДОГОВОР (мм) |
Дијаметар на клипот на шипката (мм) |
Актерски тип |
Ефективна област (мм²) |
Воздушен притисок (МПА) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Двојно глума |
Притиснете ја страната |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Притиснете ја страната |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Двојно глума |
Притиснете ја страната |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Притиснете ја страната |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Двојно глума |
Притиснете ја страната |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Притиснете ја страната |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Двојно глума |
Притиснете ја страната |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Притиснете ја страната |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Двојно глума |
Притиснете ја страната |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Притиснете ја страната |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Двојно глума |
Притиснете ја страната |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Притиснете ја страната |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
