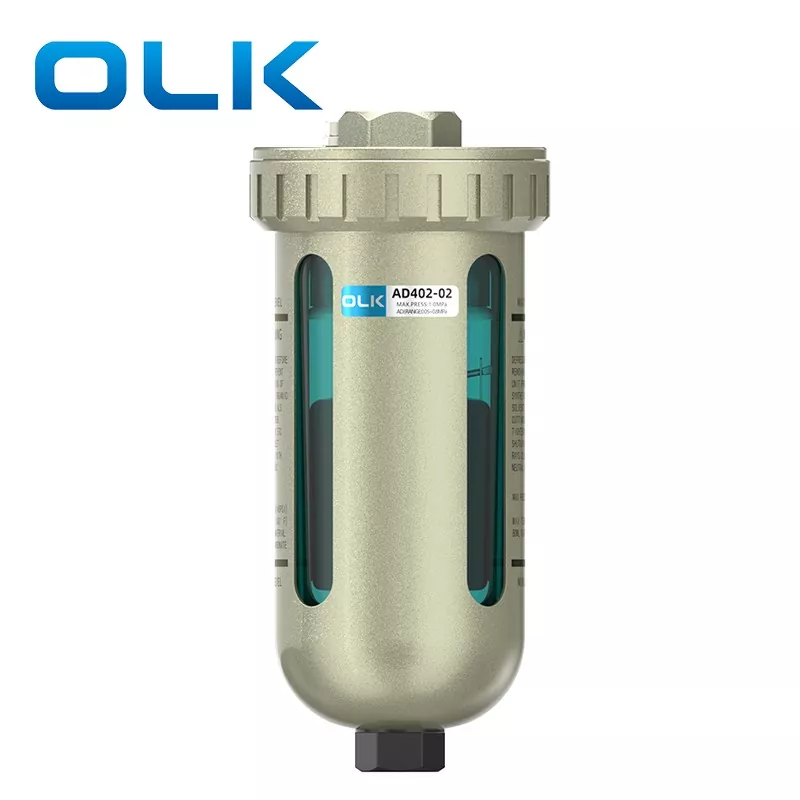

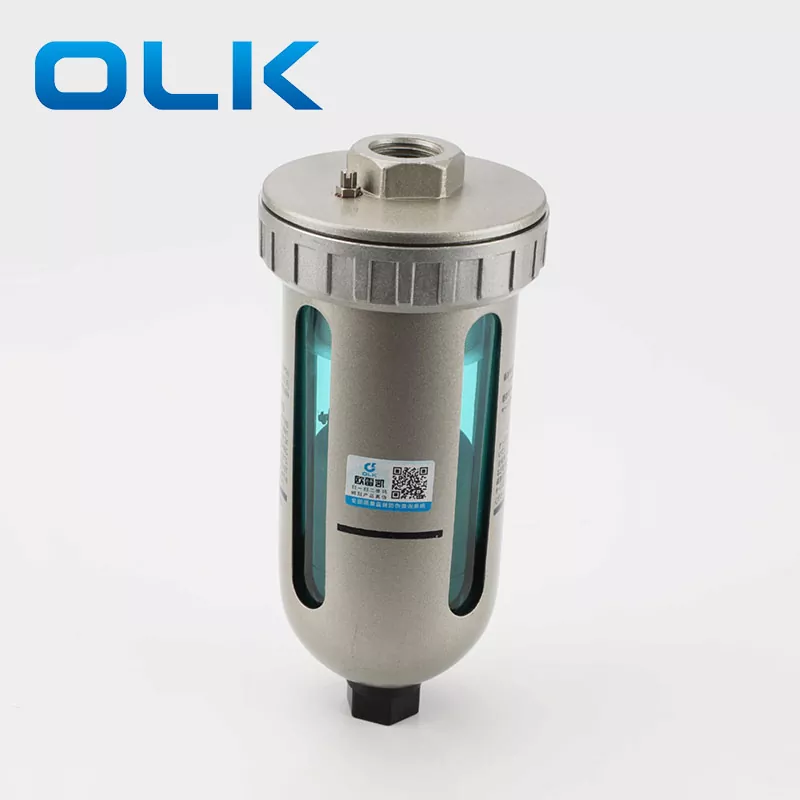

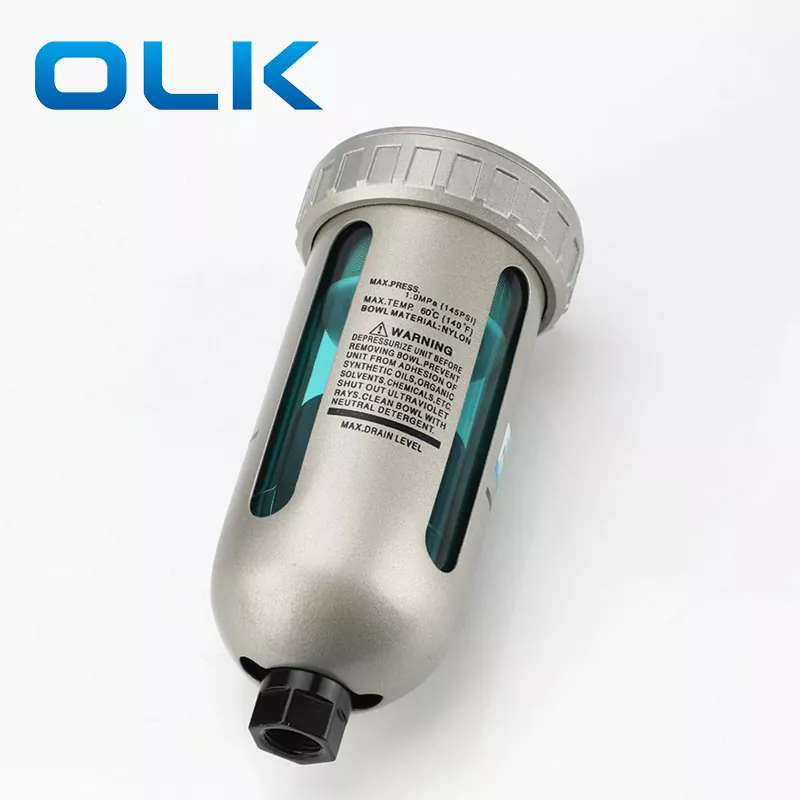

AD402 Автоматски вентил за одвод

Вентил за автоматско одводнување OLKAD402 Автоматски и сигурно ја испушта дренажата без потреба од рачна работа. Отпорен на прашина и корозија за долготрајни перформанси, со издржлив штитник за сад вклучен како стандард. Дизајниран за ефикасност, изграден за доверливост!

AD402 автоматски одводен вентил Принцип на работа:

1.Без притисок во садот:

   Кога нема внатрешен притисок, пловиот паѓа поради неговата тежина, запечатувајќи ја дупката на комората. Клипот се турка надолу со пружина, а дренажата тече низ издолжена дупка до куќиштето, каде што се испушта.

2.Притисок што се применува на садот:

   Кога внатрешниот притисок надминува 1 MPa, тој ја надминува силата на пружината, кревајќи го клипот додека не се залепи на О-прстенот. Ова ја изолира внатрешноста на садот однадвор.

3. Акумулација на дренажа:

   Како што се собира дренажата, пловиот се крева, отворајќи ја дупката на комората и дозволувајќи притисок да влезе. Овој притисок, во комбинација со силата на пружината, го турка клипот надолу, испуштајќи ја дренажата низ водилката за одвод.

Забележете

1: Кога поставувате дренажни цевки, користете цевки со внатрешен дијаметар од повеќе од 10 милиметри и должина не поголема од 5 метри. Не виткајте ги цевките нагоре.

2. Моќта на компресорот треба да биде поголема од 3,7 kw

Автоматски одводен вентил од серијата SMC тип AD402 Општи параметри
