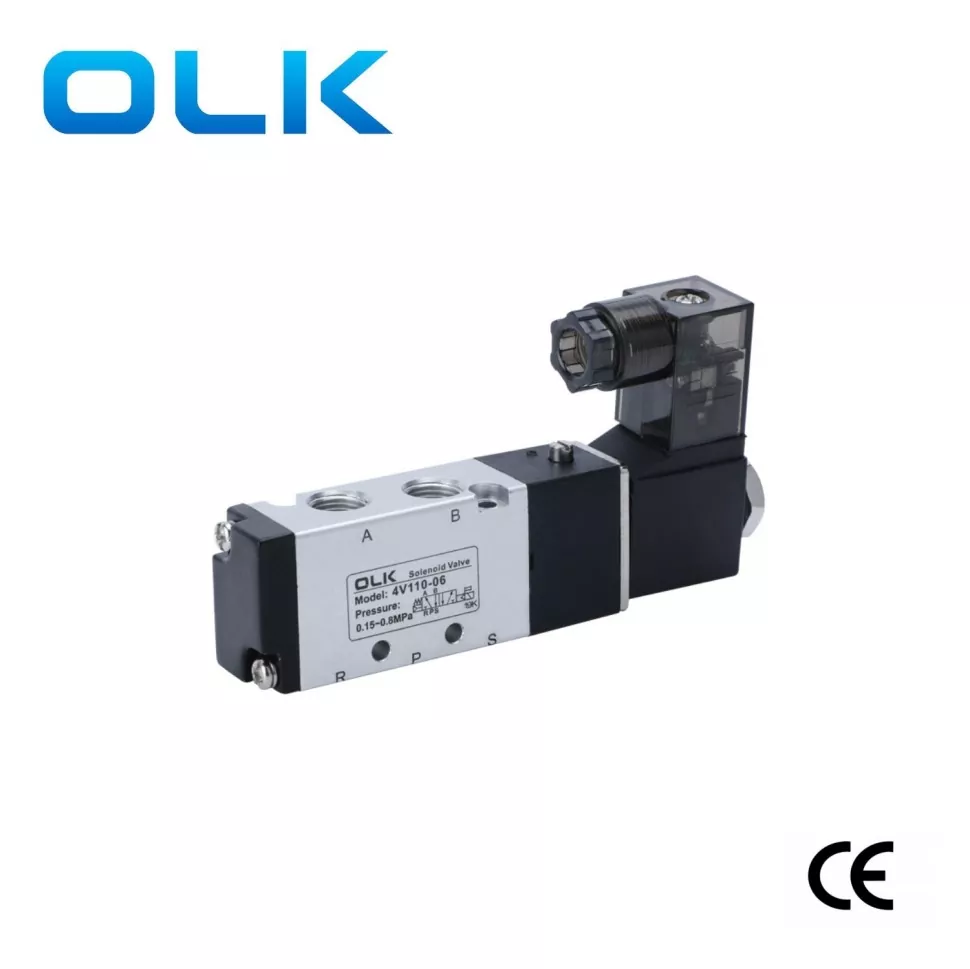

OLK 4V100 соленоиден вентил 5 Way, 5/2 пат пневматски соленоиден вентил помина CE сертификација. Големината на изгледот е најмалиот модел, со компактен дизајн и спецификација на интерфејс од 1/8 ''. 4V100 електромагнетниот вентил е погоден за помали пневматски системи со пониски стапки на проток. Се применува на мали уреди или мали цилиндри кои бараат прецизна контрола.
|
Код за нарачка |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
Модел |
Код |
Тип на вентил |
Големина на портата |
напон |
Калем за доказ за експлозија |
|
4V: Sports2 (3) позиција соленоиден вентил |
1: 100 серија |
10: единечен соленоиден 5/2 пат |
M5: M5X0.8 |
AC220V |

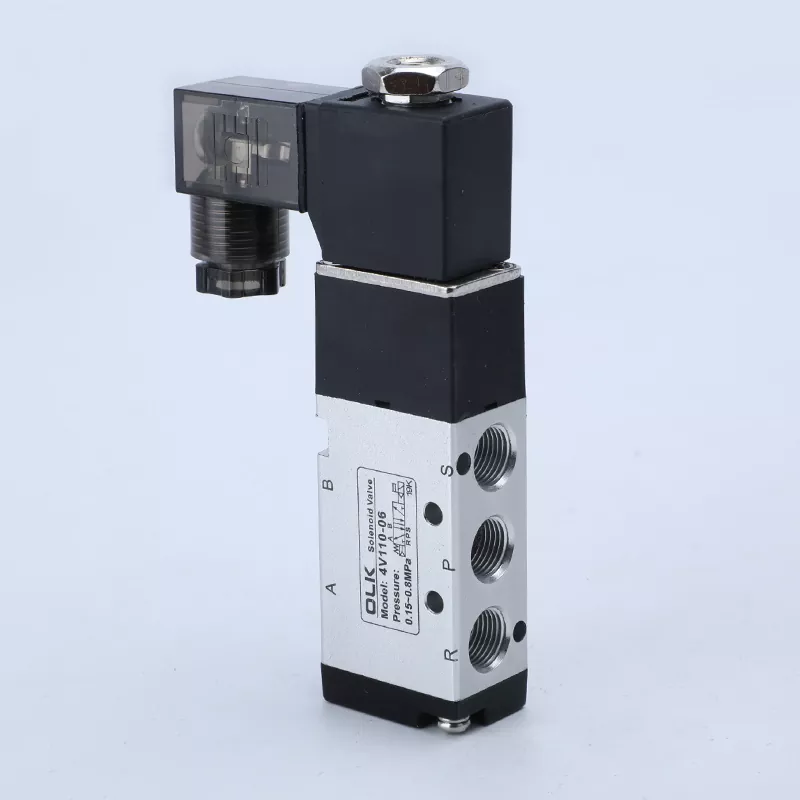

Не: Дин тип |
|
|
|
20: Двоен соленоиден вентил 5/2 пат |
06: 1/8 '' |
DC24V |

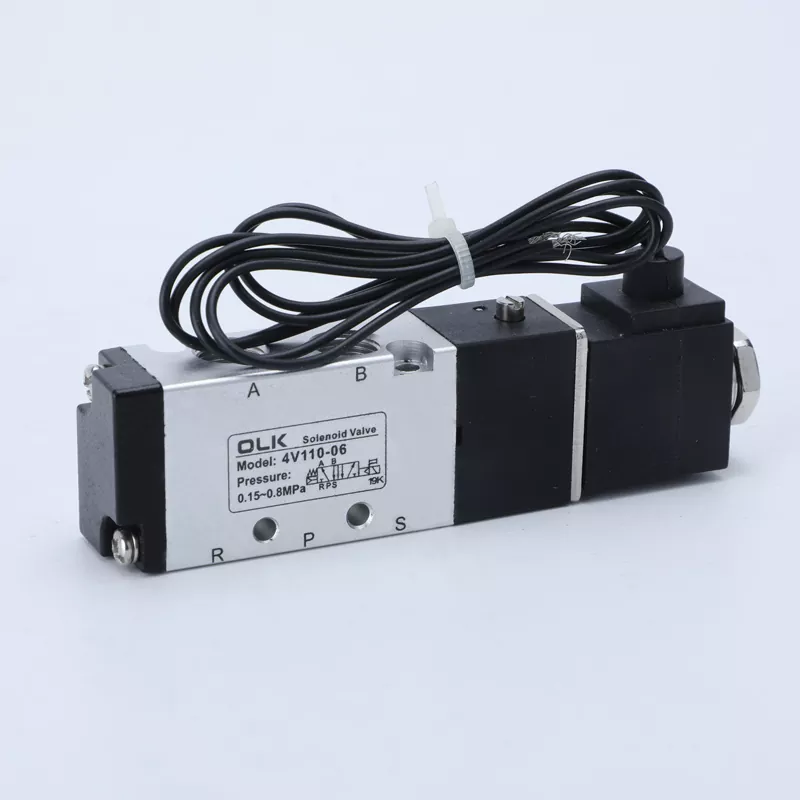

I: Тип на линија |
|
|
|
30C: Двоен соленоиден Vlave5/3way затворен центар |
|
AC110V |
|
|
|
|
30E: Двоен соленоиден центар Vlave5/3Way Центар за издувни гасови |
|
AC24V |
|
|
|
|
30P: Двоен електромагнетниот вентил 5/3 Центар за притисок |
|
DC12V |
|
|
Модел |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Работен медиум |
Воздух （филтрирајте преку филтерскиот екран од над 40μm |
|||
|
Режим на акција |
Внатрешен тип на пилот |
|||
|
Големина на портата |
Влез = излез = Порта за издувни гасови = М5 |
Влез = излез == g1/8 |
||
|
Ефективна област на пресек |
5,5 mm² （CV = 0,31 |
5,0мм （CV = 0,28 |
12,0мм （CV = 0,67 |
9,0мм （CV = 0,5 |
|
Позиции |
5/2 порта |
5/3 порта |
5/2 порта |
5/2 порта |
|
Опсег на притисок |
0,15-0,8 MPa (21-114psi) |
|||
|
Доказ притисок |
1,5MPa (215psi) |
|||
|
Работен притисок |
‘-20-70 |
|||
|
Материјал за тело |
Алуминиумска легура |
|||
|
Подмачкување |
Нема потреба |
|||
|
Максимум. Фреквенција на работа |
5 пати/секунда |
3 пати/секунда |
5 пати/секунда |
3 пати/секунда |
|
Тежина |
4V110-M5: 130G 4V120-M5: 175G |
200 g |
4V110-06: 120G 4V120-06 ： 175g |
200 g |
