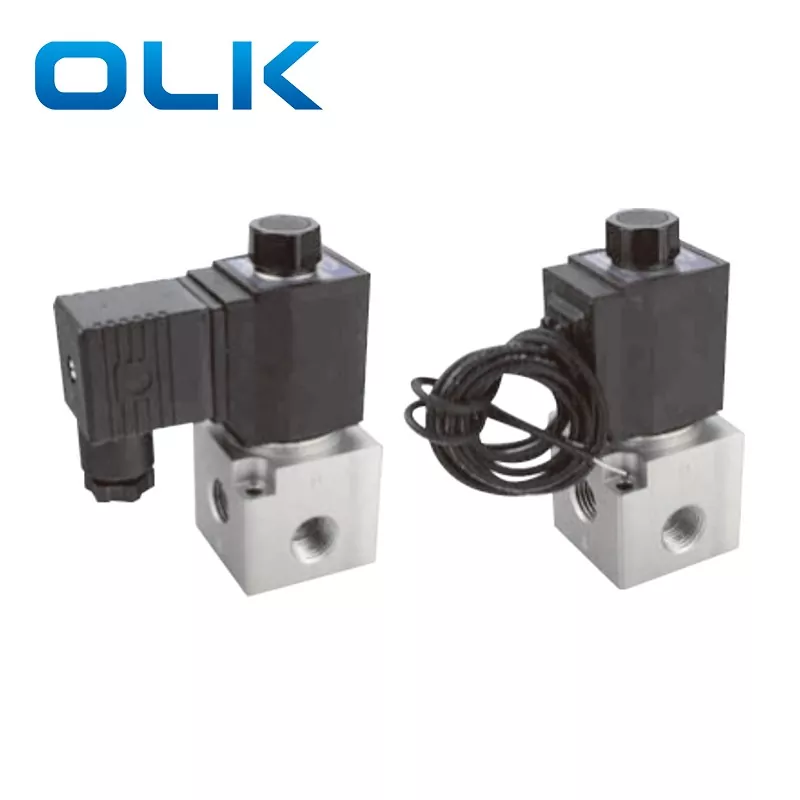

Електромагнетниот вентил со висок проток 3V3 е вентил со 2 положби, 3 насоки со дизајн со директно дејство, кој обезбедува побрз одзив и поголема фреквенција на префрлување од вентилите со пилот. Неговото робусно тело од алуминиумска легура поддржува висок проток на воздух и поголем притисок, а може да се користи и со вакуумски апликации. Опциите на електромагнетниот серпентина вклучуваат DC12V, DC24V, AC110V или AC220V, обезбедувајќи стабилна и чувствителна работа.
Овој електромагнетниот вентил 3 со висок проток 3V3 е погоден за средни до големи пневматски системи, особено за повеќе цилиндри кои работат заедно или системи кои бараат голем проток на воздух. Нејзините нормално затворени (NC), нормално отворени (NO) и конфигурации со двоен соленоид го прават идеален за линии за автоматизација, машини за пакување, опрема за печатење и машини за преработка на храна. Неговиот брз и прецизен одговор го разликува од малите вентили како 3V2.
1. Структура со директно дејство со чувствително префрлување.

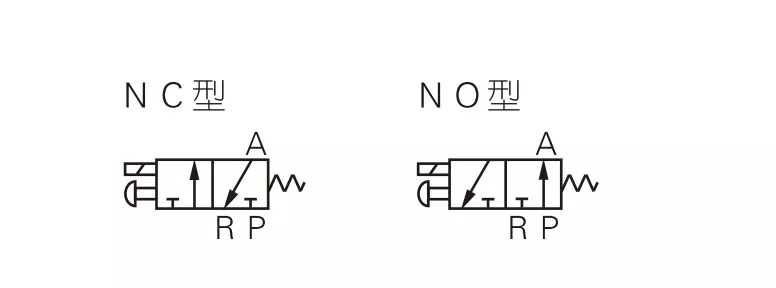

2. Нормално затворени (NC) и нормално отворени (НЕ) типови достапни.
3. Коаксијален дизајн на исклучување за добро запечатување и голем проток.
4.Не е потребно подмачкување.
5.Опремен со рачно прескокнување за лесна инсталација и тестирање.
6.Повеќе стандардни опции за напон на располагање.
|
Код за нарачка |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Модел |
Код |
|
Големина на порта |
Глумечки тип |
Стандарден напон |
Големина на порта |
Тип на конец |
|
|
3V:2 позиција 3 насоки |
3:3 серија |
|
08: G1/4 |
NC: нормално затворено
|
A: AC220V |
Празно: ВАШ тип |
Празно: Г
|
|
|
|
|
|
|
НЕ: нормално отворено |
B: DC24V |

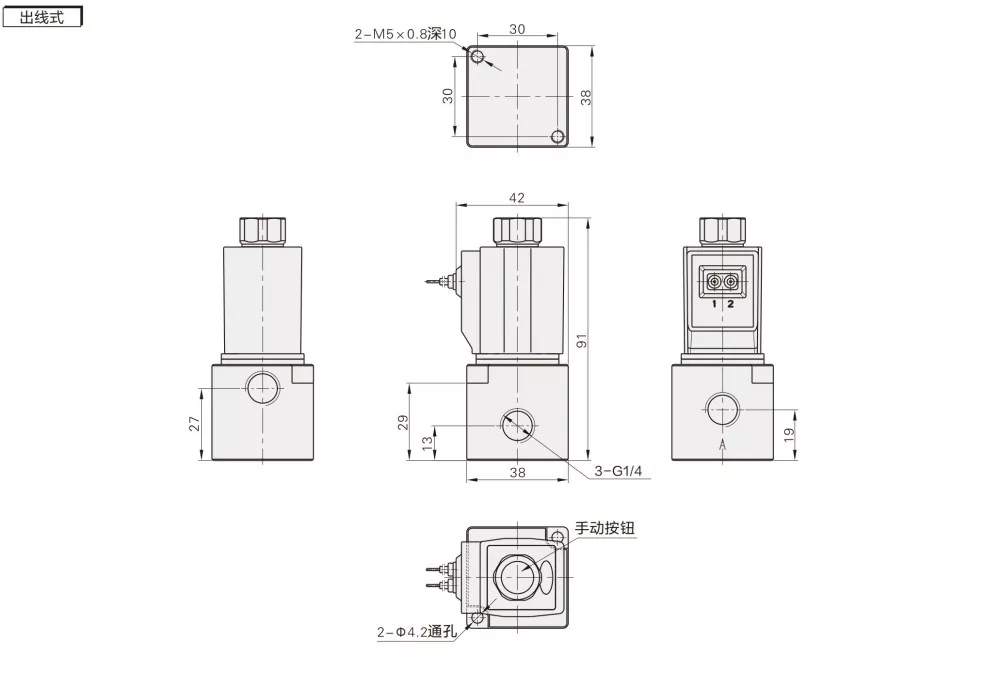

I: Тип на линија |
Т: НПТ |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
Е: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Модел |
3V3-08 |
|
Работен медиум |
Воздух (филтриран со филтер од 40 μm или повеќе) |
|
Актерски тип |
Директно дејствување |
|
Големина на порта* |
Г1/4 |
|
Позиција и начин |
2 Позиција 3 начин |
|
Ефективна област |
11 mm² (Cv = 0,62) |
|
Подмачкување |
Не е потребно |
|
Опсег на работен притисок |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Доказ притисок |
1,5 MPa (215 psi) |
|
Работна температура (℃) |
-20-70 |
|
Материјал за тело |
Алуминиумска легура |
|
Стандарден напон |
AC220V AC110 AC24V DC24V DC12V |
|
Опсег на напон |
AC:±15% DC:±10% |
|
Потрошувачка на енергија |
AC:10VA DC:6,5W |
|
Класа за заштита |
IP65 (DIN40050) |
|
Степен на изолација |
Б Ниво |
|
Тип на поврзување |
Тип на приклучок DIN/тип на линија |
|
Мин.Време на возбудување |
0-0,7 MPa |
|
Ставка |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Работен медиум |
Воздух |
Воздух, Вода, Масло |
Воздух |
Воздух |
|
Почетна состојба: |
NC |
NC/БР |
НЕ / NC |
НЕ / NC |
|
Тип на активирање |
Директно дејствување |
Директно дејствување |
Директно дејствување |
Директно дејствување |
|
Големина на порта |
М5; Г1/8 |
Г1/8; Г1/4 |
Г1/8; Г1/4 |
Г1/4 |
|
Позиција и начин |
3 Порта 2 Позиција |
2 Порта 2 Позиција |
3 Порта 2 Позиција |
3 Порта 2 Позиција |
|
Подмачкување |
Не е задолжително |
Не е задолжително |
Не е задолжително |
Не е задолжително |
|
Работен притисок |
0-0,7 MPa |
0-0,7 MPa |
0-0,8 MPa |
0-0,8 MPa |
|
Доказ притисок |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Големина на отворот |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (голем проток на воздух) |
П: Која е главната разлика помеѓу електромагнетниот вентил 3V2 и 3V3?
О: 3V2: среден проток, костум за мал пневматски контролен систем
3V3: висок проток, одговараат за повеќе цилиндри или апликации со висок проток.
Разлика во структурата: 3V3 има поголемо тело и може да се справи со поголем притисок и проток.
П: Која е големината на отворот на електромагнетниот вентил 3V3?
A: 3V3-08 големината на отворот на вентилот е 11мм
П: Кои производи може да ги замени OLK 3V3?
О: OLK 3V3 може да ги замени електромагнетните вентили од серијата AIRTAC 3V3 со иста функција и слични спецификации.
