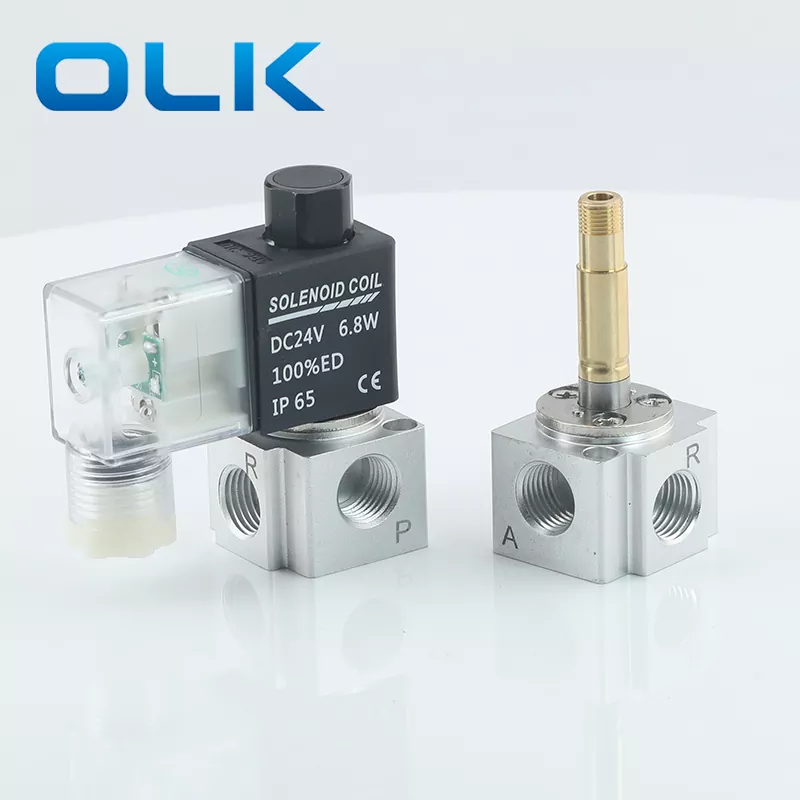

Електромагнетниот вентил 3V2 е мал, лесен и лесен за инсталирање. Телото му е изработено од силен алуминиум, кој е отпорен на 'рѓа и оштетувања. Вентилот користи сигурна електромагнетна калем со опции за напојување DC12V, DC24V, AC110V или AC220V.
Овој електромагнетниот вентил од брендот OLK 3V2 работи добро за контрола на воздухот со среден проток. Брзо се префрла, користи малку енергија и трае долго време. Може да биде нормално затворен (NC), нормално отворен (NO) или двоен соленоид. Често се користи во линии за автоматизација, машини за пакување, машини за печатење и машини за храна. Неговата мала големина го прави совршен за тесни простори.
1. Структура со директно дејство со чувствително префрлување.

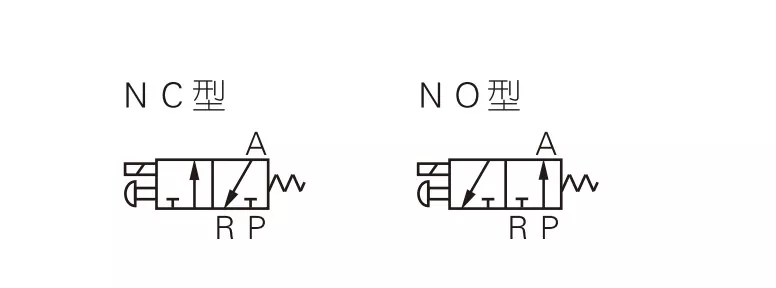

2. Нормално затворени (NC) и нормално отворени (НЕ) типови достапни.
3. Коаксијален дизајн на исклучување за добро запечатување и голем проток.
4.Не е потребно подмачкување.
5.Опремен со рачно прескокнување за лесна инсталација и тестирање.
6.Повеќе стандардни опции за напон на располагање.
|
Код за нарачка |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Модел |
Код |
|
Големина на порта |
Глумечки тип |
Стандарден напон |
Големина на порта |
Тип на конец |
|
|
3V:2 позиција 3 насоки |
Серија 2:2 |
|
06: G1/8 |
NC: нормално затворено |
A: AC220V |
Празно: ВАШ тип |
Празно: Г |
|
|
|
|
|
08: G1/4 |
НЕ: нормално отворено |
B: DC24V |
I: Тип на линија |
Т: НПТ |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
Е: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Модел |
3V206 |
3V208 |
|
Работен медиум |
Воздух (филтриран со филтер од 40 μm или повеќе) |
Воздух (филтриран со филтер од 40 μm или повеќе) |
|
Актерски тип |
Директно дејствување |
|
|
Големина на порта |
G1/8 |
Г1/4 |
|
Позиција и начин |
2 Позиција 3 начин |
|
|
Ефективна област |
3,2 mm² (Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Подмачкување |
Не е потребно |
|
|
Опсег на работен притисок |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Доказ притисок |
1,5 MPa (215 psi) |
|
|
Работна температура (℃) |
-20-70 |
|
|
Материјал за тело |
Алуминиумска легура |
|
|
Стандарден напон |
AC220V AC110 AC24V DC24V DC12V |
|
Опсег на напон |
AC:±15% DC:±10% |
|
Потрошувачка на енергија |
AC:7VA DC:7,0W |
|
Класа за заштита |
IP65 (DIN40050) |
|
Степен на изолација |
Б Ниво |
|
Тип на поврзување |

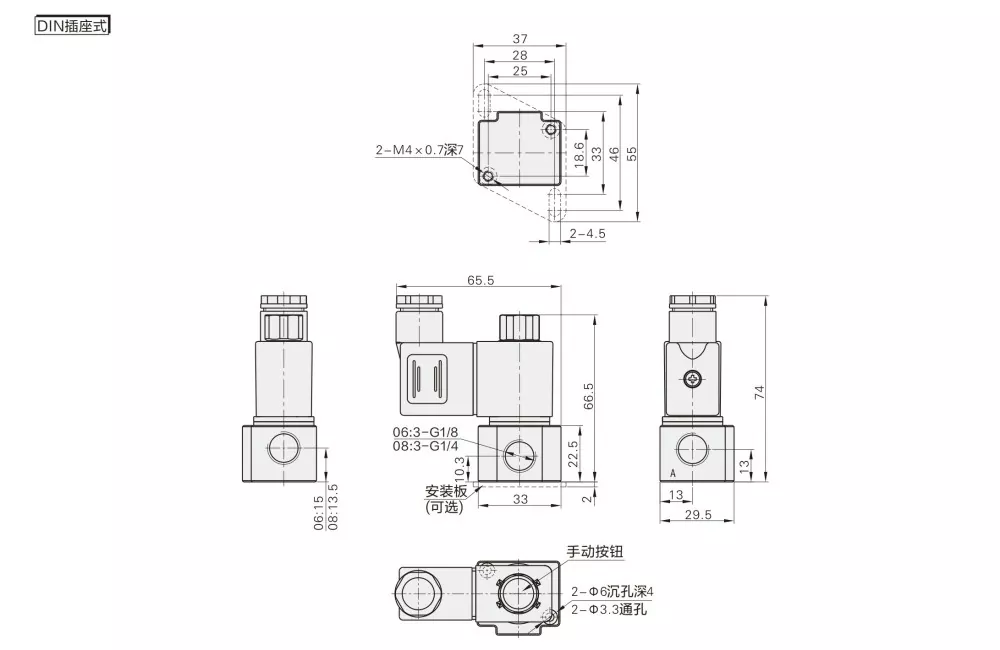

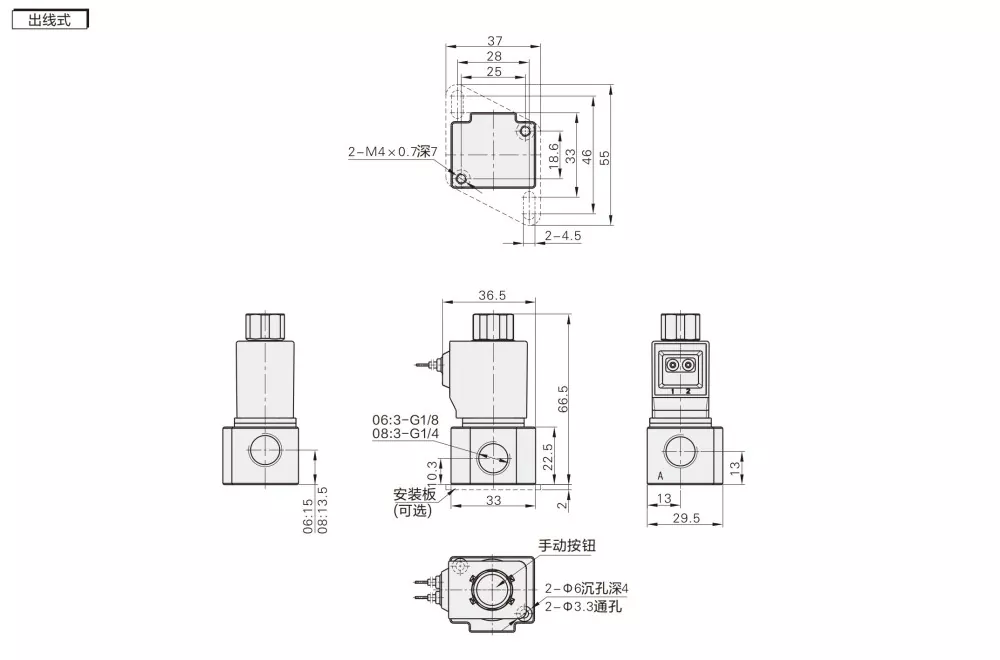

Тип на приклучок DIN/тип на линија |
|
Мин.Време на возбудување |
0-0,7 MPa |
|

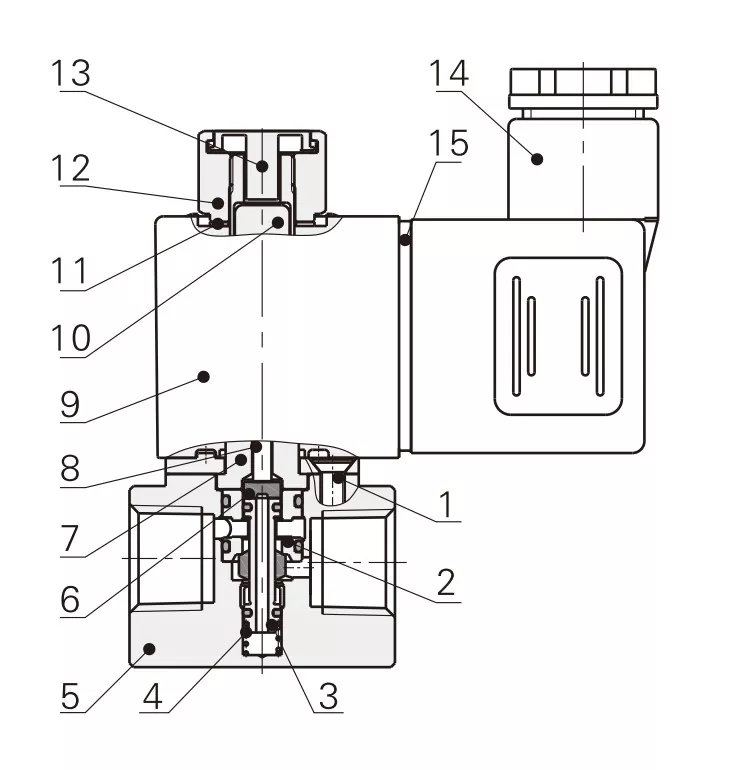

бр. |
Име |
|
1 |
Контрапотопен завртка |
|
2 |
Ракав за растојание |
|
3 |
Основно собрание |
|
4 |
Пролет |
|
5 |
Тело |
|
6 |
Заптивка |
|
7 |
Соленоид собрание |
|
8 |
Плунџер Род |
|
9 |
Калем |
|
10 |
Подвижно железно јадро |
|
11 |
Фиксна мијалник |
|
12 |
Фиксна навртка |
|
13 |
Рачно копче |
|
14 |
Терминал |
|
15 |
Приклучна заптивка |
|
Ставка |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Работен медиум |
Воздух |
Воздух, Вода, Масло |
Воздух |
Воздух |
|
Почетна состојба: |
NC |
NC/БР |
НЕ / NC |
НЕ / NC |
|
Тип на активирање |
Директно дејствување |
Директно дејствување |
Директно дејствување |
Директно дејствување |
|
Големина на порта |
М5; Г1/8 |
Г1/8; Г1/4 |
Г1/8; Г1/4 |
Г1/4 |
|
Позиција и начин |
3 Порта 2 Позиција |
2 Порта 2 Позиција |
3 Порта 2 Позиција |
3 Порта 2 Позиција |
|
Подмачкување |
Не е задолжително |
Не е задолжително |
Не е задолжително |
Не е задолжително |
|
Работен притисок |
0-0,7 MPa |
0-0,7 MPa |
0-0,8 MPa |
0-0,8 MPa |
|
Доказ притисок |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Големина на отворот |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (голем проток на воздух) |
П: Која е главната разлика помеѓу електромагнетниот вентил 3V2 и 3V3?
О: 3V2: среден проток, костум за мал пневматски контролен систем
3V3: висок проток, одговараат за повеќе цилиндри или апликации со висок проток.
Разлика во структурата: 3V3 има поголемо тело и може да се справи со поголем притисок и проток.
П: Која е големината на отворот на електромагнетниот вентил 3V2?
A: Големината на отворот на вентилот 3V2-06 е 3,2 мм; големината на отворот на вентилот 3V2-06 е 3,4 мм
П: Кои производи може да ги замени OLK 3V2?
О: OLK 3V2 може да ги замени електромагнетните вентили од серијата AIRTAC 3V2 со иста функција и слични спецификации.
