3V 4V повеќекратен вентил

Без разлика дали станува збор за 3V или 4V пневматски соленоиден вентил, покрај типот на единечен вентил, можеме да ставиме и многу соленоидни вентили заедно. Ова се нарекува база на вентил 3V 4V или база на база на вентили.

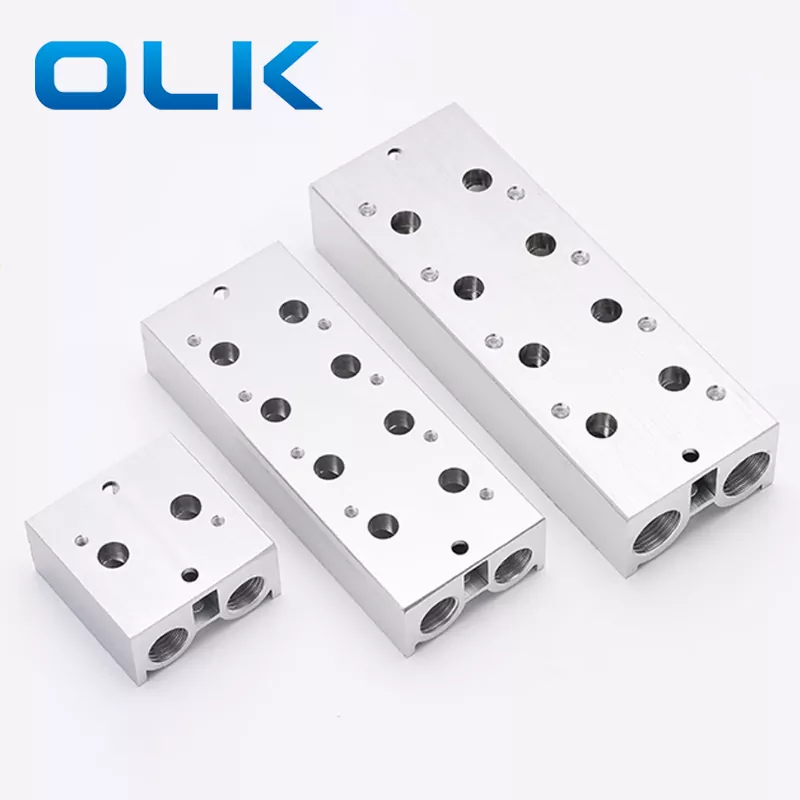

3V 4V колекционерски вентил е чинија со многу воздушни патеки. Има компактен дизајн. Basbar Basbar Basbar може да инсталира 2 до 20 пневматски соленоидни вентили на еден колектор. Но, бројот на позиции на колекторот не може да се промени.

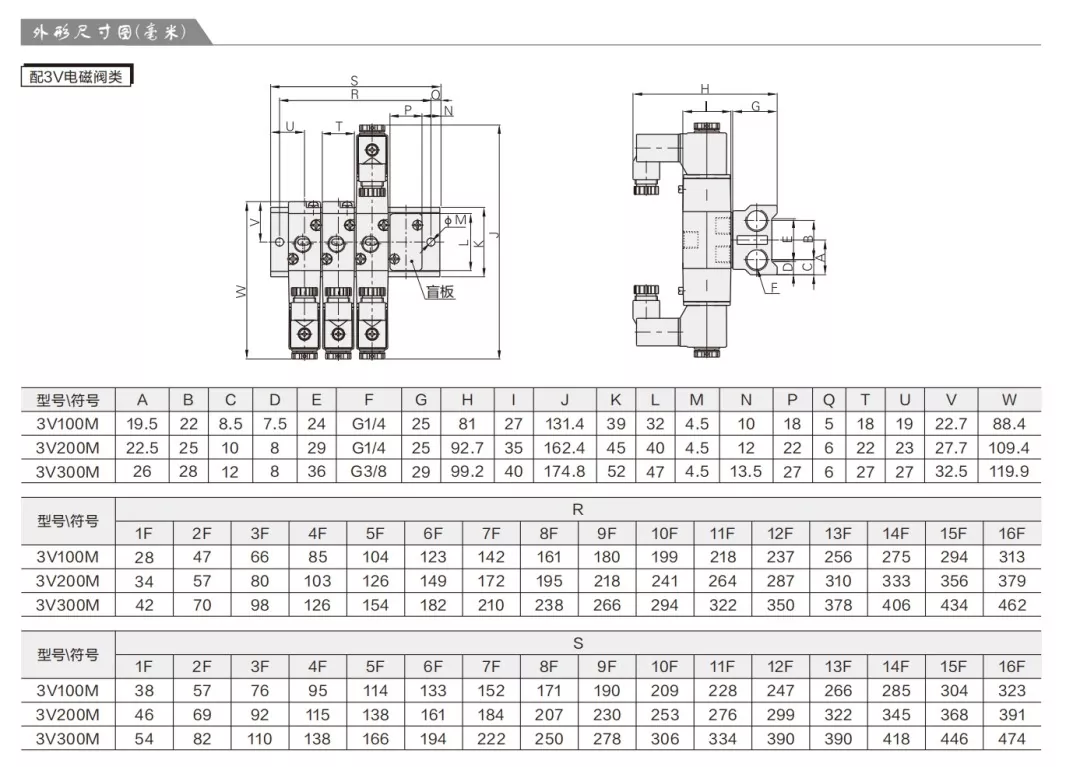

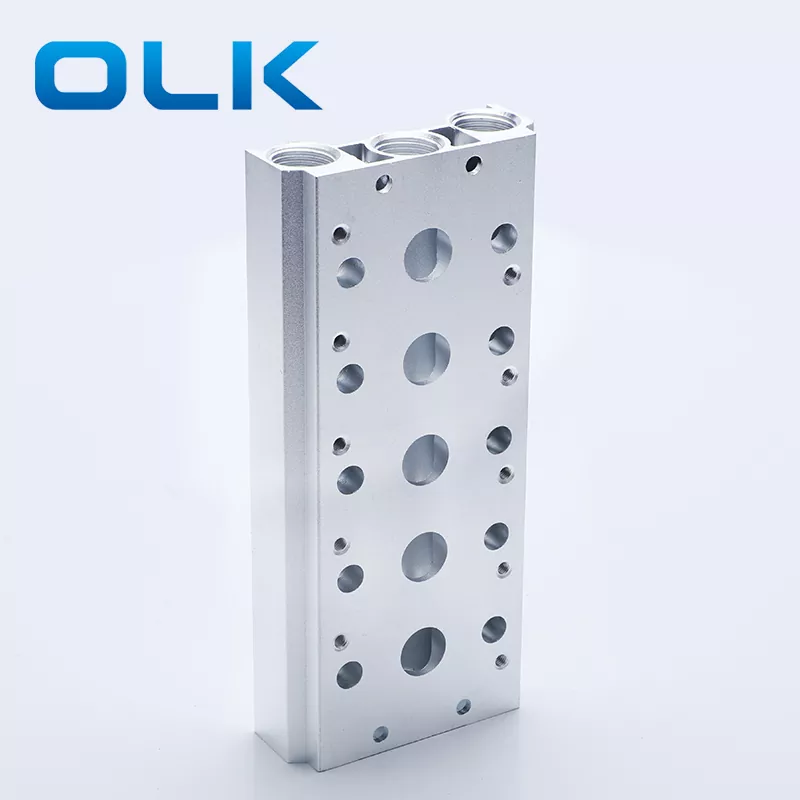

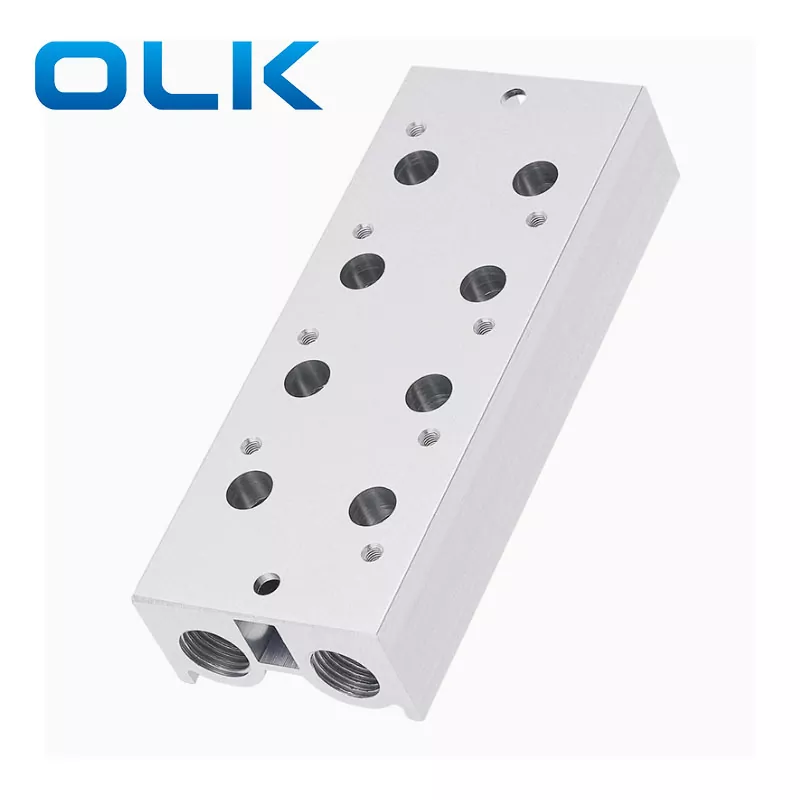

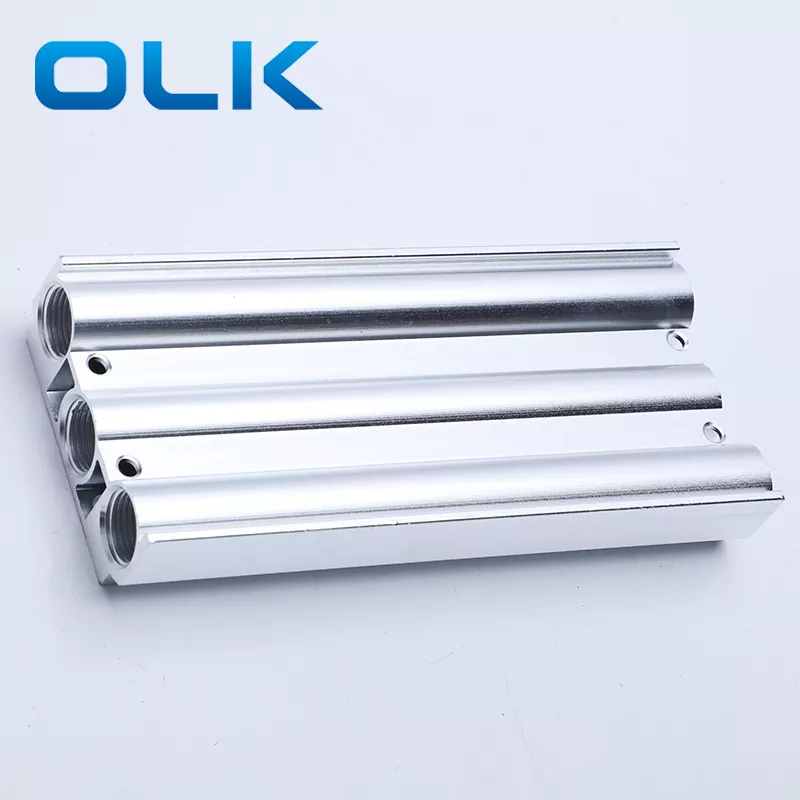

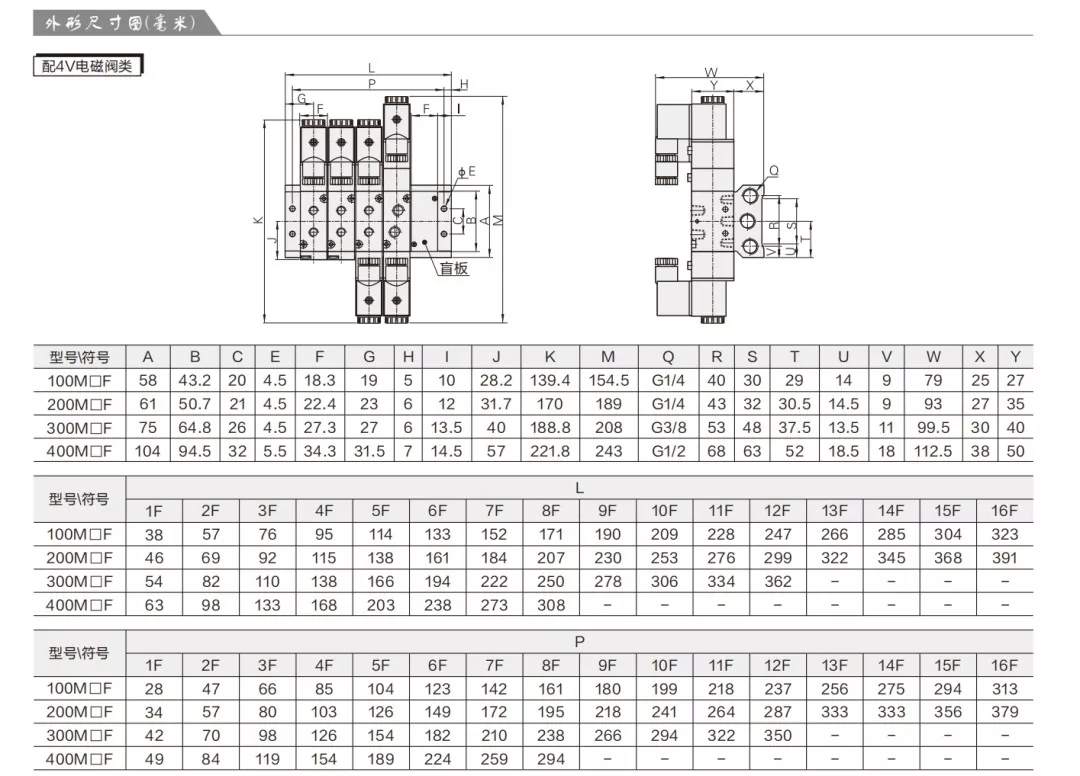

Сите пневматски соленоидни вентили на колекторот го делат истата порта за снабдување со воздух (П порта) и Портата за издувни гасови (R порта). За 3V колекционерскиот вентил, има еден влез на воздухот и еден излез на воздухот од левата страна. Два приклучоци се инсталирани од десната страна. Зашто, вентилот за повеќекратни вредности на 4V, има еден влез на воздухот во средина и две воздушни места од двете страни (од левата страна). Три приклучоци се инсталирани од десната страна.

Можеме да инсталираме придушувач или приклучок на портата за издувни гасови. Кога користиме придушувач, мора да се осигураме дека малите дупки не се блокирани.

Карактеристики на производот со електромагнетниот вентил од 3V/4V ​​：

1. Може да интегрира унифицирана серија на вентили за контрола на насоки во група на вентили, заштеда на простор и трошоци.

2. Има унифициран внес, издувни гасови и жици, што го олеснува пронаоѓањето на грешки.

3. Тој е флексибилен во комбинација и има силна проширување, овозможувајќи произволна комбинација или проширување на бројот на поврзани контролни вентили поврзани

Внимание:

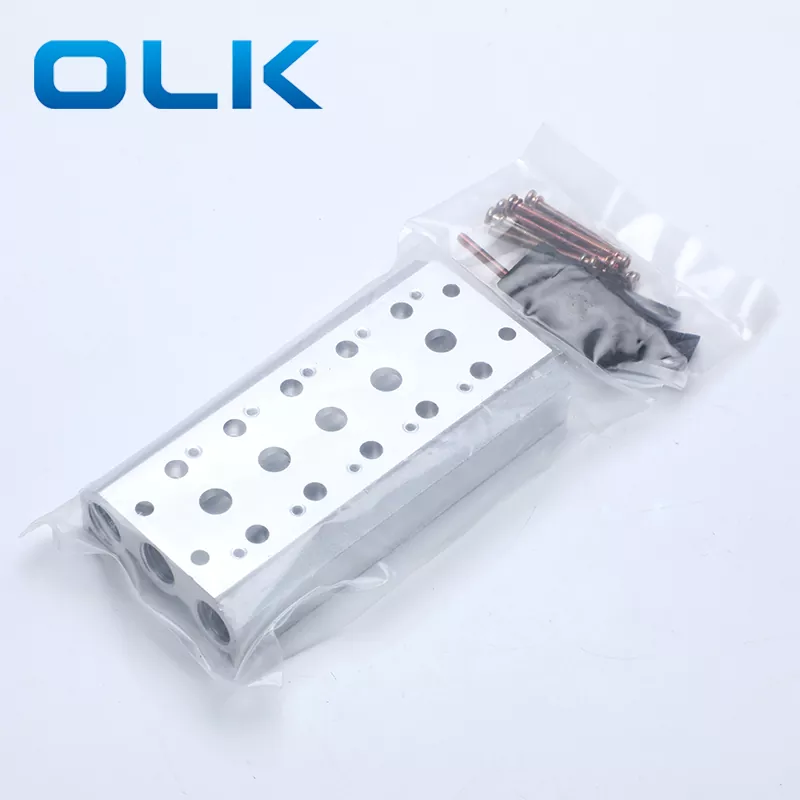

Комплетите за соленоиден вентил од 1.3V-Manifold содржат колектор, заптивка и завртка;

Комплетите за празна плоча со соленоиден вентил со 2,3V Содржи празна плоча и завртка.

3. Кога ќе се инсталира заптивката помеѓу пневматскиот соленоиден вентил и плочката на вентилот, треба да се инсталира испакнатиот дел свртен надолу за да се избегне истекување на воздухот.

Најчесто поставувани прашања:

1. Која е функцијата на празни плочи во групите на електромагнетниот вентил?

Заптивка неискористени позиции: Празната плоча се користи за покривање на резервираните позиции во колекторот на вентилот, каде што во моментот не е инсталиран соленоиден вентил, спречувајќи истекување на воздухот и влечење на прашина или остатоци. Обезбедува целокупна херметичност на склопот на вентилот. Празната плоча овозможува лесна идна експанзија или реконфигурација без потреба да се замени целиот колектор, намалување на трошоците за одржување. Во одредени случаи, празната плоча може да се користи и за изолирање на специфични канали за безбедност или кога дел од системот привремено не се користи.

2. Кои се типови цевководи на вентилот 3V 4V

Еден пневматски вентил или автобуска база на електромагнетниот вентил, постојат два вида цевки со надворешни цевки: директно цевководи и основни цевки.
