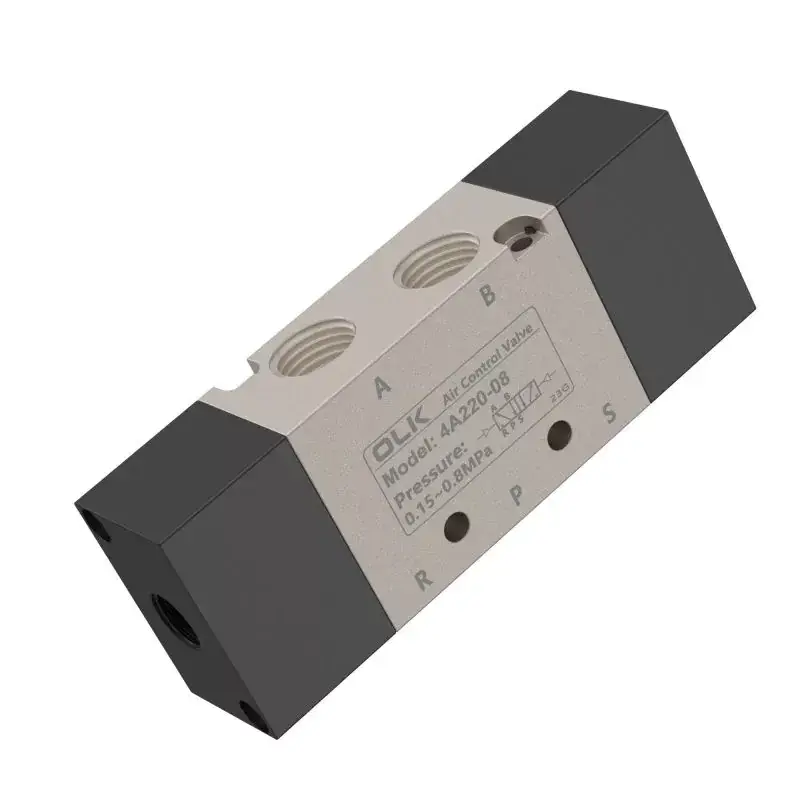

Контролниот вентил за воздух од серијата Ouleikai (OLK) 4A 5 Way овозможува контрола и префрлување на различни течности и може да контролира цилиндри со двојно дејство. Серијата 4А се контролира со воздух, обезбедувајќи брза брзина на одговор и прецизно работење за да се гарантира стабилноста и прецизноста на контролата на гасот. Строго е забрането да се користи овој производ под услови што го надминуваат наведениот опсег за да се избегне влијание врз животниот век и безбедноста на производот.
СИМБОЛ:
Код за нарачка
4А
1
10
06
МОДЕЛ
КОД
ТИП ВЕНТИЛ
ГОЛЕМИНА НА ПРИСТАНАТА
4А: 2 положен 5-насочен вентил/3 позиционен 5-насочен вентил
Серија 1:100
10:Еден електромагнет 5/2 правец
М5: М5Х0.8
Серија 2:200
20:Двоен електромагнетниот вентил 5/2 начин
06: G1/8
Серија 3:300
30C: Двоен електромагнетниот вентил 5/3 насоки затворен центар
08: G1/4
Серија 4:400
30E: Двоен електромагнетниот вентил 5/3 правец на издувен центар
10: G3/8
30P: Двоен електромагнетниот вентил 5/3-насочен центар на притисок
15: G1/2

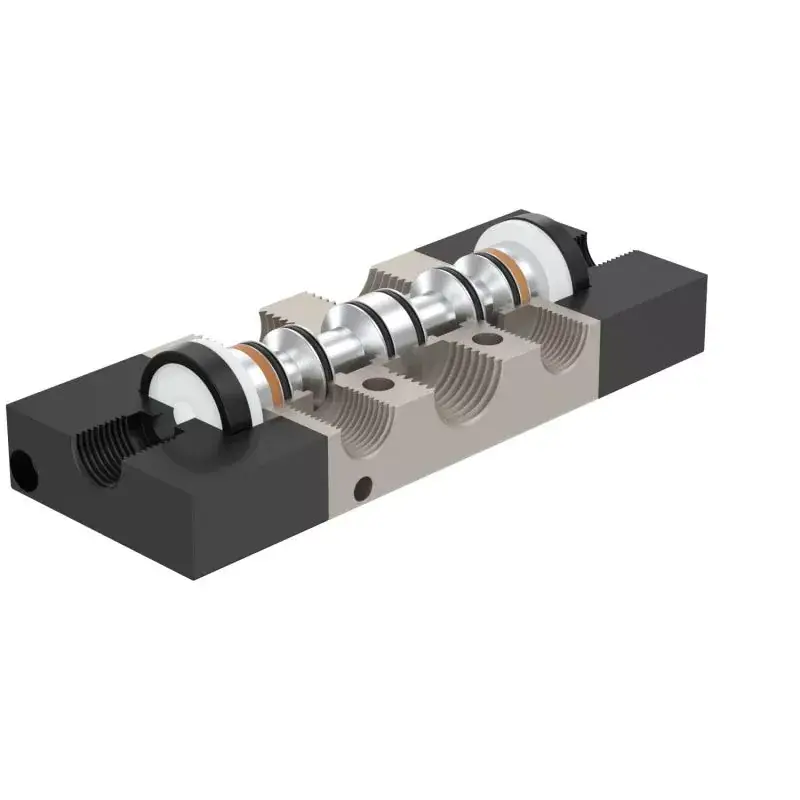

1. Структура од типот на клипот, одлично запечатување, одговорна реакција;
2. Електромагнетните вентили со три позиции нудат три централни функции за избор;
3. Двоглавните пневматски вентили со две позиции имаат функција за меморија;
4. Внатрешната дупка се обработува со специјална техника, што резултира со низок отпор на триење, низок притисок при стартување и долг работен век;
5. Нема потреба од подмачкување со масло;
6. Може да се интегрира со основа за да се формира група на вентили, заштедувајќи простор за инсталација.
|
работен медиум |
Воздух (филтриран преку филтер над 40 μm) |
|
Акција |
надворешна контрола на воздухот |
|
подмачкување |
непотребни |
|
Опсег на работен притисок MPa(psi) |
0,15~0,8 (21~114) |
|
Гарантирана отпорност на притисок |
1,5 MPa (215 psi) |
|
Работна температура °C |
-20-70 |
|
Материјал за тело |
легура на алуминиум |
|
модел |
Дијаметар на порта |
број на позиции |
највисока работна фреквенција |
Ефективна површина на пресек mm² (вредност на CV) |
|
4A110-M5 |
М5 |
2 позиција 5 начин |
5 пати во секунда |
5,5 (0,31) |
|
4A120-M5 |
М5 |
2 позиција 5 начин |
5 пати во секунда |
5,5 (0,31) |
|
4A130C-M5 |
М5 |
Три позиции пет правец |
3 пати/секунда |
5,0 (0,28) |
|
4A130E-M5 |
М5 |
Три позиции пет правец |
3 пати/секунда |
5,0 (0,28) |
|
4A130P-M5 |
М5 |
Три позиции пет правец |
3 пати/секунда |
5,0 (0,28) |
|
4A110-06 |
G1/8 |
2 позиција 5 начин |
5 пати во секунда |
12,0 (0,67) |
|
4A120-06 |
G1/8 |
2 позиција 5 начин |
5 пати во секунда |
12,0 (0,67) |
|
4A130C-06 |
G1/8 |
Три позиции пет правец |
3 пати/секунда |
9,0 (0,50) |
|
4A130E-06 |
G1/8 |
Три позиции пет правец |
3 пати/секунда |
9,0 (0,50) |
|
4A130P-06 |
G1/8 |
Три позиции пет правец |
3 пати/секунда |
9,0 (0,50) |
|
4A210-06 |
G1/8 |
2 позиција 5 начин |
5 пати во секунда |
14,0 (0,78) |
|
4A220-06 |
G1/8 |
2 позиција 5 начин |
5 пати во секунда |
14,0 (0,78) |
|
4A230C-06 |
G1/8 |
Три позиции пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4A230E-06 |
G1/8 |
Три позиции пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4A230P-06 |
G1/8 |
Три позиции пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4A210-08 |
Влез=Излез=G1/4 издув=PT1/8 |
2 позиција 5 начин |
5 пати во секунда |
16,0 (0,89) |
|
4A220-08 |
Влез=Излез=G1/4 издув=PT1/8 |
2 позиција 5 начин |
5 пати во секунда |
16,0 (0,89) |
|
4A230C-08 |
Влез=Излез=G1/4 издув=PT1/8 |
Три позиции пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4A230E-08 |
Влез=Излез=G1/4 издув=PT1/8 |
Три позиции пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4A230P-08 |
Влез=Излез=G1/4 издув=PT1/8 |
Три позиции пет правец |
3 пати/секунда |
12,0 (0,67) |
|
4A310-08 |
Г1/4 |
2 позиција 5 начин |
4 пати/секунда |
25,0 (1,40) |
|
4A320-08 |
Г1/4 |
2 позиција 5 начин |
4 пати/секунда |
25,0 (1,40) |
|
4A330C-08 |
Г1/4 |
Три позиции пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4A330E-08 |
Г1/4 |
Три позиции пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4A330P-08 |
Г1/4 |
Три позиции пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4A310-10 |
Влез=Излез=G3/8 издув=PT1/4 |
2 позиција 5 начин |
4 пати/секунда |
30,0 (1,67) |
|
4A320-10 |
Влез=Излез=G3/8 издув=PT1/4 |
2 позиција 5 начин |
4 пати/секунда |
30,0 (1,67) |
|
4A330C-10 |
Влез=Излез=G3/8 издув=PT1/4 |
Три позиции пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4A330E-10 |
Влез=Излез=G3/8 издув=PT1/4 |
Три позиции пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4A330P-10 |
Влез=Излез=G3/8 издув=PT1/4 |
Три позиции пет правец |
3 пати/секунда |
18.0 (1.00) |
|
4A410-15 |
G1/2 |
2 позиција 5 начин |
3 пати/секунда |
50,0 (2,79) |
|
4A420-15 |
G1/2 |
2 позиција 5 начин |
3 пати/секунда |
50,0 (2,79) |
|
4A430C-15 |
G1/2 |
Три позиции пет правец |
3 пати/секунда |
30,0 (1,67) |
|
4A430E-15 |
G1/2 |
Три позиции пет правец |
3 пати/секунда |
30,0 (1,67) |
|
4A430P-15 |
G1/2 |
Три позиции пет правец |
3 пати/секунда |
30,0 (1,67) |
